第36回国試午後35問の類似問題

ある除細動器の負荷に供給される出力エネルギーを、負荷抵抗50Ωで測定したところ360Jであった。この除細動器の出力回路の内部直流抵抗を10Ωとした場合、内部コンデンサに蓄えられる静電エネルギーはいくらか。

1: 432J

2: 396J

3: 374J

4: 360J

5: 288J

除細動器を出力360Jに設定し、50Ω負荷で点検した。異常なのはどれか。

1: 除細動器エネルギーメータの値は340Ｊであった。

2: 充電時間が60sであった。

3: 出力波形のパルス幅は約5msであった。

4: 充電完了1分後に自動的に内部放電した。

5: 出力電圧ピーク値が約4kVであった。

除細動器について正しいのはどれか。

a: 最大出力エネルギーは約40J(ジュール)である。

b: コンデンサに蓄えたエネルギーを短時間に放出する。

c: 通電時間は数ミリ秒(ms)である。

d: 体外通電では術者はゴム手袋をはめてはならない。

e: 体外通電では電極部に熱傷は起きない。

1. a b　2. a e　3. b c　4. c d　5. d e

ある単相性除細動器を点検した。異常または不適当なのはどれか。

1: 試験用負荷抵抗として500Ωを接続した。

2: 充電した後、電源スイッチをオフにしたら内部放電した。

3: 通電電極と外装との間の静電容量が大きかったので危険と判断した。

4: 体内（直接）通電電極を接続し250Jに設定したところ充電できなかった。

5: R波同期スイッチをオンにした状態で通電ボタンを押しても出力が出なかった。

除細動器について正しいのはどれか。

a: コイルに充電した数千ボルトのエネルギーをコンデンサを介して生体に放出する。

b: 通電時間は数ミリ秒である。

c: 心房細動の除細動にはR波同期出力装置を使用する。

d: 電極にはペーストを十分に塗り、また出力フローティングを確保する。

e: 最大出力エネルギーは約40J(ジュール)である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

10μFのコンデンサに0.01Cの電荷を充電したときに蓄えられるエネルギー[J]はどれか。

1: 0.005

2: 0.01

3: 5

4: 10

5: 50

除細動器について誤っているのはどれか。

1: 動作試験には150Ωの負荷抵抗を用いる。

2: 放電回路にはインダクタが挿入されている。

3: 出力パルス幅は約5msである。

4: 通電時には電極パドルを押し付ける。

5: 電極接触不良では装着部に熱傷が起こる。

除細動器について正しいのはどれか。

1: コンデンサに貯めた電荷を放電する。

2: 心房細動除去にはR波同期装置を用いない。

3: 充電電圧の最高値は700V程度である。

4: 成人の場合、体表通電には15～36Jのエネルギーが必要である。

5: 成人用体表通電電極の面積は180cm2以上である。

除細動器について正しいのはどれか。

a: 最大出力エネルギーは約400 J(ジュール)である。

b: 電極にぺーストを塗ってはならない。

c: 除細動にはAC(交流)通電が適する。

d: 併用する心電計は保護回路が入っていないものが適する。

e: 体外通電では術者はゴム手袋をはめて行う。

1. a b　2. a e　3. b c　4. c d　5. d e

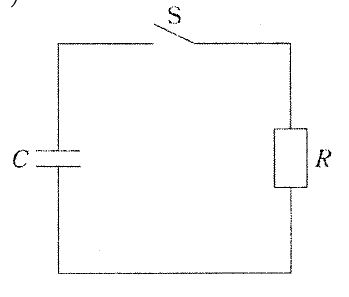

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

最大容量500pFの可変コンデンサがある。容量を最大にして直流500Vの電源に接続した。その後、電源から切り離して200pFに容量を減少させた。可変コンデンサの端子電圧は何Vになるか。ただし、コンデンサは無損失とする。

1: 200

2: 320

3: 500

4: 790

5: 1250

最大容量500pFの可変コンデンサがある。容量を最大にして直流500Vの電源に接続した。その後、電源から切り離して200pFに容量を減少させた。　可変コンデンサの端子電圧は何Vになるか。　ただし、コンデンサは無損失とする。

1: 200

2: 320

3: 500

4: 790

5: 1250

除細動器の取り扱いで誤っているのはどれか。

1: 内臓バッテリーを充電状態で保管する。

2: 通電を行う際、周囲のスタッフに注意する。

3: 体表からの心室細動除去の通電エネルギーは150Jに設定する。

4: 心房細動に対する除細動は麻酔下で行う。

5: 心房細動の除細動はR波同期スイッチをOFFにする。

体外式除細動器について誤っているのはどれか。（医用治療機器学）

a: 心室細動除去には150~360Jのエネルギーを与える。

b: 成人用には面積約15cm2の電極を用いる。

c: 出力パルス幅は20~50msである。

d: 出方電圧は最大数kVである。

e: 通電テストには50Ωの負荷抵抗を用いる。

1. a b　2. a e　3. b c　4. c d　5. d e

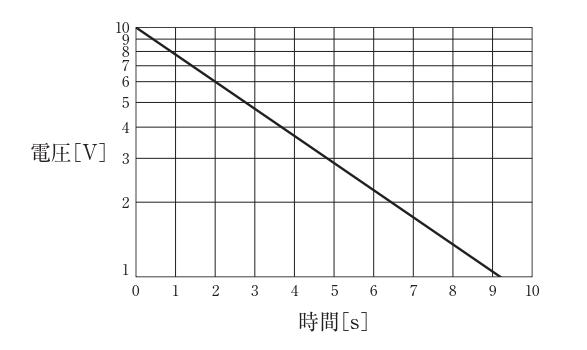

コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量［F］はどれか。

1: 0.02

2: 0.04

3: 0.1

4: 0.2

5: 0.4

体外式除細動器について誤っているのはどれか。

1: 電極回路の一方が接地されている。

2: 成人用電極の最小面積は50cm2に規定されている。

3: 心室細動の除去には150~400Jのエネルギーを使用する。

4: 心房細動の除去にはR波に同期して通電する。

5: 心房細動の除去には50~150Jのエネルギーを使用する。

1μFの静電容量を持つコンデンサに5kHzで実効値314mAの正弦波電流を流すために印加する電圧はどれか。

1: 5 V

2: 10V

3: 20V

4: 31V

5: 63 V

病院内の除細動器の点検を行った。業者に精密な点検を依頼すべき項目はどれか。

1: 50Ω負荷に放電した波形をオシロスコープで観測したらピーク値が最大で5.5kVであった。

2: 最大エネルギーに充電し、1分ほど放置したら自動的に内部放電した。

3: エネルギーを充電していないときに、通電電極部からの商用交流の漏れ電流が7μAであった。

4: 通電電極クリームが残り5回分しかなかった。

5: 台車のキャスタのベアリングがすり減って、移動するとき音がした。

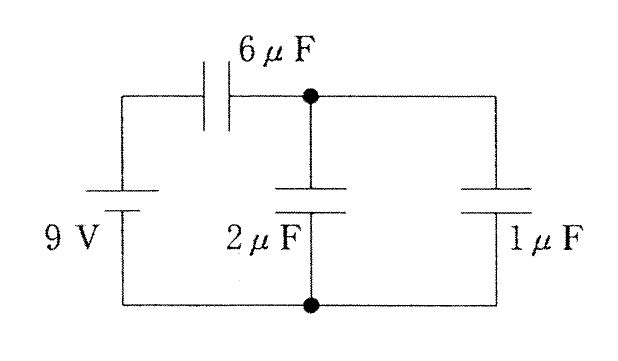

図の回路において静電容量1μFのコンデンサに蓄積される電荷量Q[μC]はどれか。(医用電気電子工学)

1: 1

2: 3

3: 6

4: 12

5: 18

除細動器について誤っているのはどれか。

a: 直接通電で心室細動除去に用いるエネルギーは10~60Jである。

b: 体外通電の場合、電極は5kgf程度の力で充分に皮膚に押し付ける。

c: 直流除細動器のパルス持続時間は約5μsである。

d: 整備点検時に出カ波形を試験する場合は500Ωの負荷抵抗を使用する。

e: 体外通電で除細動を行う場合、最大エネルギーは約400Jである。

1. a b　2. a e　3. b c　4. c d　5. d e
