第29回国試午後53問の類似問題

図1の電圧Viを入力したときに、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

図の回路で電圧Vはおよそ何Vになるか。ただし、ダイオードDは理想ダイオードとする。

1: －140

2: －100

3: 0

4: 100

5: 140

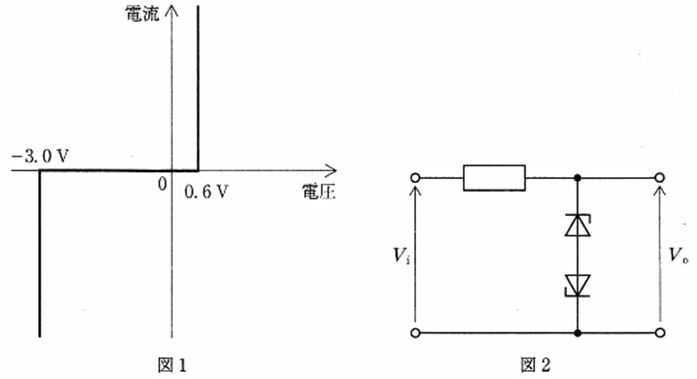

図1に示した特性のダイオードを2つ用いた図2の回路の出力電圧VOの最大値VOmax[V]と最小値VOmin　[V]はどれか。ただし、順方向の電圧降下は0.6Vとする。

1: $ V_{o\max }=0.6$、$V_{o\min }=-0.6$

2: $ V_{o\max }=0.6$、$V_{o\min }=-3.0$

3: $ V_{o\max }=3.0$、$V_{o\min }=-3.0$

4: $ V_{o\max }=3.6$、$V_{o\min }=-3.6$

5: $ V_{o\max }=6.0$、$V_{o\min }=-6.0$

ダイオードの電流 I、電圧 E の方向を図 1 のように定めたとき、このダイ オードの特性グラフは図 2 のようになった。このとき、このダイオードの順方向電 圧 V F と逆方向降伏電圧 V R はどれか。

図の回路の電圧Eは何Vか。

1: 10

2: 12

3: 14

4: 18

5: 20

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。

図の回路でコンデンサC2の両端電圧［V］はいくらか。

1: 3

2: 5

3: 10

4: 15

5: 20

図1の電圧波形を図2の回路へ入力したときの出力波形はどれか。（電気工学）

図の回路の出力電圧 V [V]はどれか。ただし、ダイオードは理想ダイオードとする。

1: 1

2: 2

3: 3

4: 5

5: 6

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。

1: -0.1

2: -1

3: -10

4: -20

5: ?100

図の回路で抵抗2Ωでの消費電力が2Wである。電源電圧Eはどれか。（電気工学）

1: 2V

2: 3V

3: 4V

4: 5V

5: 6V

図に示す抵抗回路の合成抵抗として正しいのはどれか。

1: 1/3Ω

2: 1Ω

3: 2Ω

4: 5Ω

5: 9Ω

図1の回路に図2に示す電圧波形を入力したときの出力波形はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

図1の電圧波形を図2の回路に加えた。十分に時間が経過した後の出力電圧波形はどれか。ただし、Dは理想ダイオードとする。

FETのゲート電圧（VGS）に対するドレーン電流（ID）の特性を測定した。正しいのはどれか。

図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。

図の回路中の電圧ｖと電流iについて正しいのはどれか。

1: v=1V 、i=1A

2: v=1V 、i=2A

3: v=2V 、i=3A

4: v=3V 、i=1A

5: v=3V 、i=2A
