第36回国試午後54問の類似問題

国試第32回午前:第53問

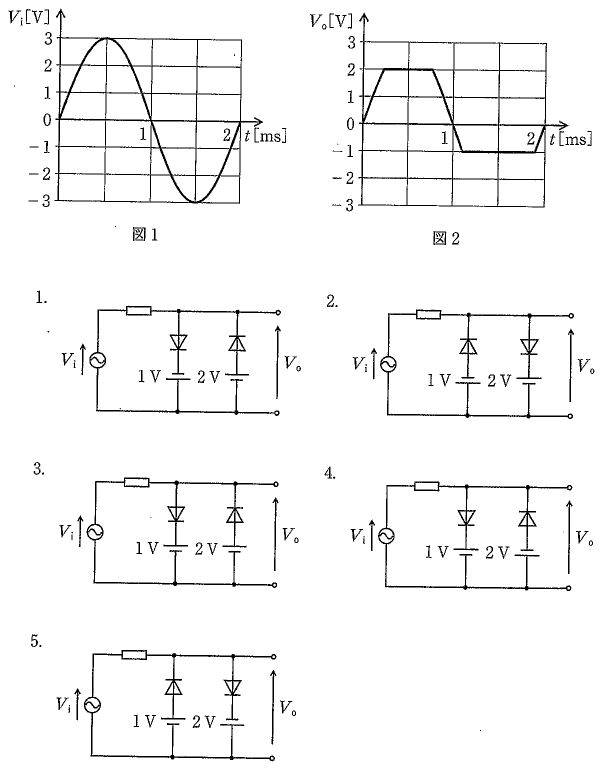

図1の電圧Viを入力したとき、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

32AM53-0

国試第23回午後:第51問

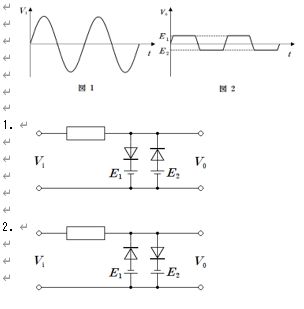

図1の電圧Viを入力したときに、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

23PM51-0 23PM51-1

国試第19回午後:第12問

図1の回路に図2に示す電圧波形を入力したときの出力波形はどれか。ただし、ダイオードは理想ダイオードとする。(電子工学)

19PM12-0

国試第30回午前:第52問

図1の回路に図2に示す電圧Eを入力したとき、ダイオード D1 に電流が流れる区間はどれか。ただし、ダイオードは理想ダイオードとする。

30AM52-0

1: A

2: B

3: C

4: D

5: E

国試第25回午後:第53問

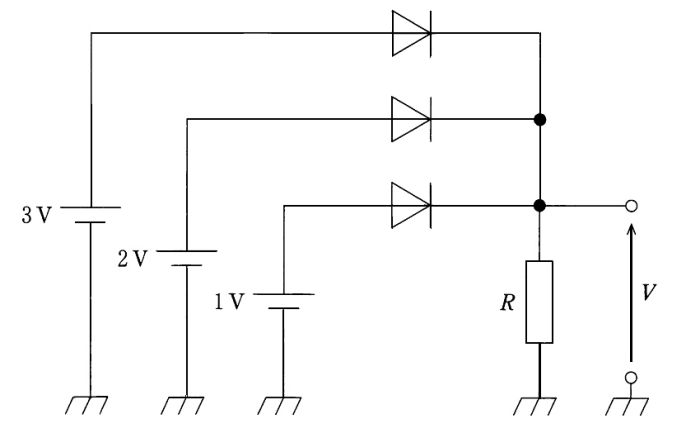

図の回路の出力電圧 V [V]はどれか。ただし、ダイオードは理想ダイオードとする。

25PM53-0

1: 1

2: 2

3: 3

4: 5

5: 6

国試第11回午後:第19問

図1の電圧波形を図2の回路に加えた。十分に時間が経過した後の出力電圧波形はどれか。ただし、Dは理想ダイオードとする。

11PM19-0

国試第16回午後:第14問

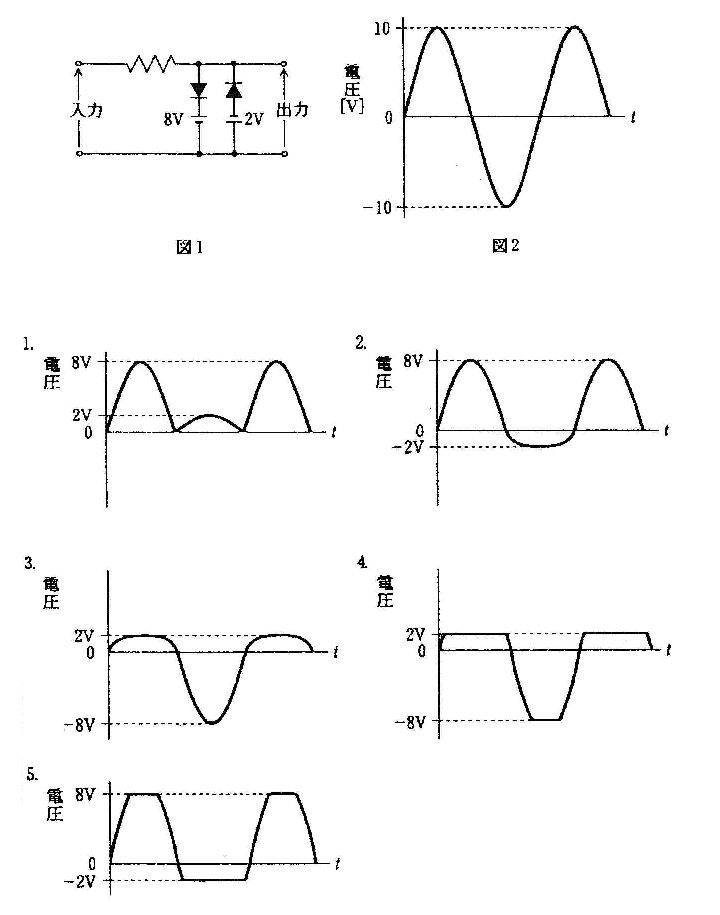

図1の回路の入力に図2の波形が加わったとき出力波形の概形はどれか。ただし、ダイオードは理想的とする。

16PM14-0

国試第26回午前:第53問

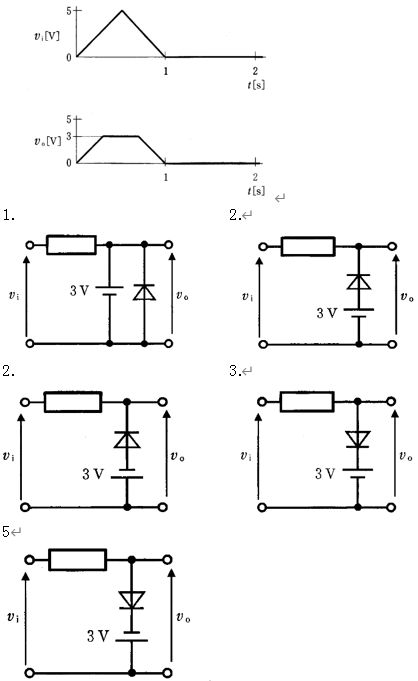

図に示すような波形の入力電圧viが加えられたとき、出力電圧voの波形を出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

26AM53-0

国試第15回午後:第15問

図1の正弦波電圧Eiを図2の回路に入力するとき、出力電圧波形E0はどれか。ただし、演算増幅器およびダイオードの動作は理想的とする。

15PM15-0

国試第18回午後:第10問

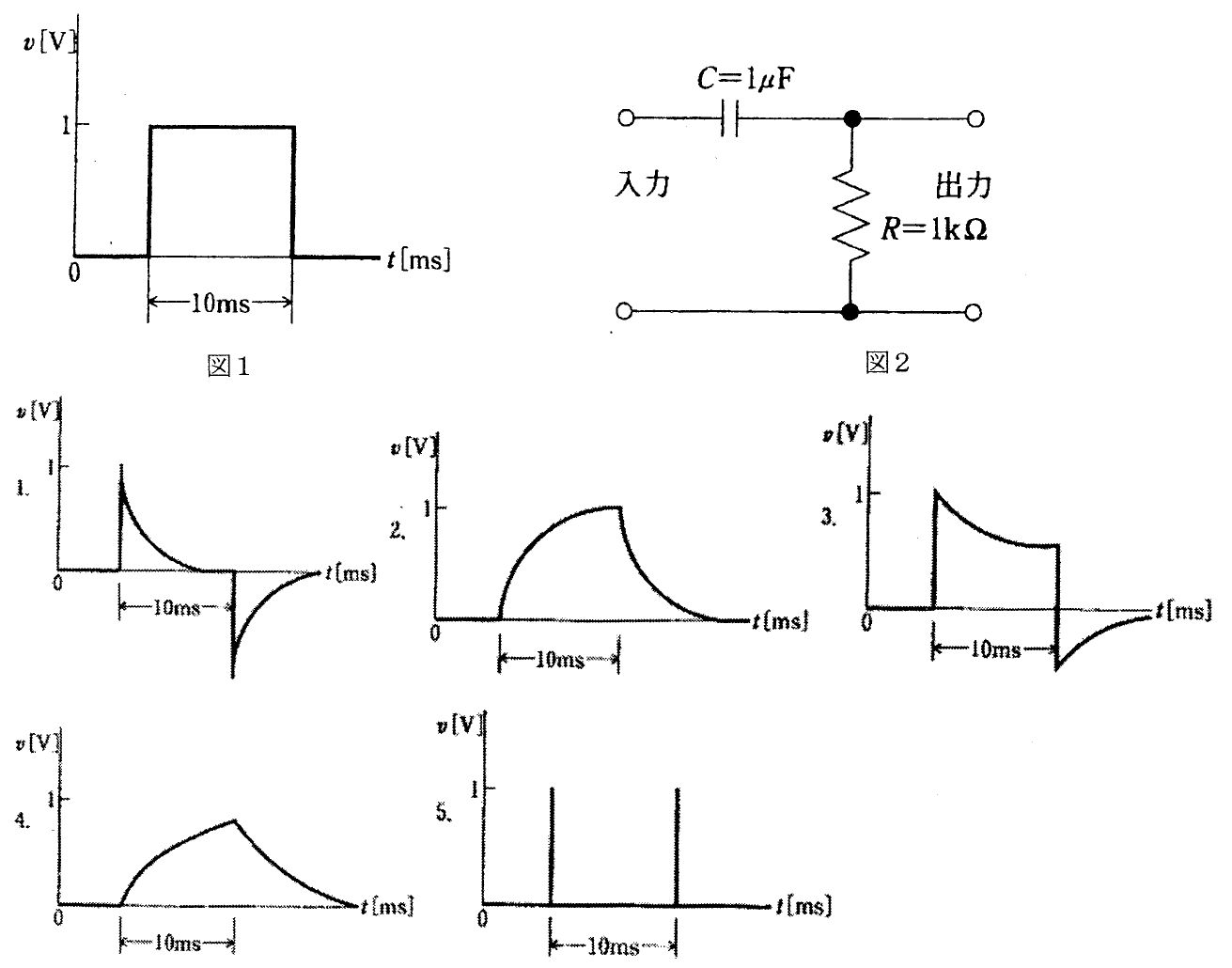

図1の電圧波形を図2の回路へ入力したときの出力波形はどれか。(電気工学)

18PM10-0

国試第18回午後:第14問

図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。(電子工学)

18PM14-0

ME2第31回午前:第33問

図の回路で電圧Vはおよそ何Vになるか。ただし、ダイオードDは理想ダイオードとする。

img11208-33-0

1: -140

2: -100

3: 0

4: 100

5: 140

国試第32回午前:第55問

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧VOの波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

32AM55-0 32AM55-1

国試第19回午後:第13問

ダイオードを用いた回路の端子AB間に図1の正弦波電圧Viを入力した。端子CD間に図2の電圧Voが得られる回路はどれか。ただし、ダイオードは理想ダイオードとする。(電子工学)

19PM13-0

国試第27回午後:第53問

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

27PM53-0 27PM53-1

国試第20回午後:第14問

図の回路で出力電圧V0はどれか。ただし、入力電圧V1=+0.1V、V2=+0.3V、Aは理想演算増幅器とする。(電子工学)

20PM14-0

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

国試第15回午後:第19問

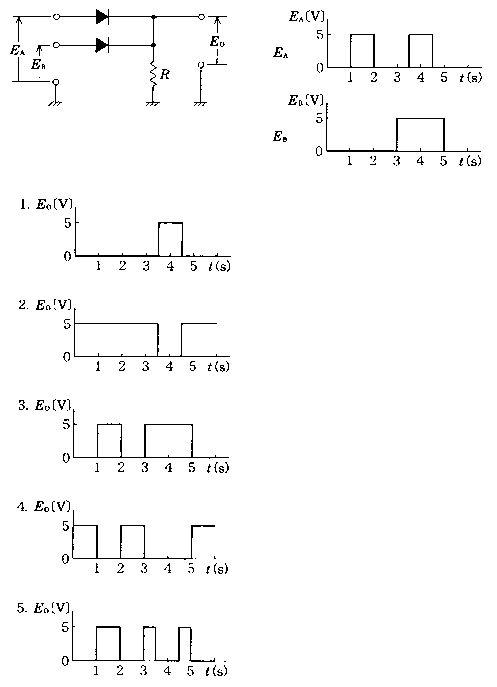

図の回路に入力EAとEBを加えた場合、出力波形E0で正しいのはどれか。ただし、ダイオードは理想的とする。

15PM19-0

国試第17回午後:第19問

図の回路について正しいのはどれか。ただし、ダイオード゙は理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

17PM19-0

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

国試第28回午後:第53問

図の回路において出力電圧 Vo [V] はどれか。ただし、入力電圧 V1 = 20 mV、V2 = 10 mV、Aは理想演算増幅器とする。

28PM53-0

1: -10

2: -1

3: 1

4: 10

5: 100

国試第21回午後:第14問

図1に示す正弦波電圧viを図2の端子AB間に入力するとき、端子CD間の電圧波形voはどれか。ただし、ダイオードは理想ダイオードとする。

21PM14-0
