第26回国試午後47問の類似問題

10H のインダクタンスをもつコイルに 1A の電流が流れているとき、磁界内に蓄えられているエネルギー[J] はどれか。

1: 1

2: 2

3: 5

4: 10

5: 50

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量［F］はどれか。

1: 0.02

2: 0.04

3: 0.1

4: 0.2

5: 0.4

25Ωの抵抗に10Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 40

2: 240

3: 250

4: 2400

5: 2500

図の回路において静電容量1μFのコンデンサに蓄積される電荷量Q[μC]はどれか。(医用電気電子工学)

1: 1

2: 3

3: 6

4: 12

5: 18

除細動器内部コンデンサの静電容量が150nFで、設定エネルギーが300Jの場合、除細動に用いる充電電圧［V］はどれか。ただし、内部損失がないものとする。

1: 141

2: 200

3: 1,414

4: 2,000

5: 14,142

1μFの静電容量を持つコンデンサに5kHzで実効値314mAの正弦波電流を流すために印加する電圧はどれか。

1: 5 V

2: 10V

3: 20V

4: 31V

5: 63 V

10μCと20μCの点電荷が0.5m離れている。この電荷間に働く力はどれか。ただし、1/4πε0＝9×109Nm2C-2とする。

1: 0.0072 N

2: 0.072 N

3: 0.72 N

4: 7.2 N

5: 72 N

図のように0.20μFと2.0μFのコンデンサ2個を直列に接続し、その両端に110 Vの直流電圧を印加した。2.0μFのコンデンサの両端にかかる電圧はどれか。（電気工学）

1: 0.10V

2: 10V

3: 55V

4: 100V

5: 110V

静電容量C[F]のコンデンサに電荷Q[C]が蓄えられたとき、静電エネルギーWの単位[J]の組み立て単位は$\frac{m^{2}k_{9}}{s^{2}}$で表される。静電容量Cの単位[F]の組み立て単位で正しいのはどれか。

1: $\frac{m^{2}kg}{S^{2}A^{2}}$

2: $\frac{m^{2}kg}{S^{4}A^{2}}$

3: $\frac{S^{2}A^{2}}{m^{2}kg}$

4: $\frac{m^{2}A^{2}}{kgS^{2}}$

5: $\frac{S^{4}A^{2}}{m^{2}kg}$

6Ωの抵抗を5本並列に接続し、その端子間に2Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 120

2: 500

3: 1200

4: 1800

5: 2000

1 kVの電位差で0.5Jのエネルギーを蓄えるコンデンサの容量　[μF]は

1: 50

2: 10

3: 5

4: 1

5: 0.5

真空中に置かれた電荷、5μCと2μCとの間に0.01Nの力が働いた。電荷間の距離はどれか。ただし、1/(4πε0＝9×109 m/Fとする。(電気工学)　

1: 1m

2: 2m

3: 3m

4: 6m

5: 9m

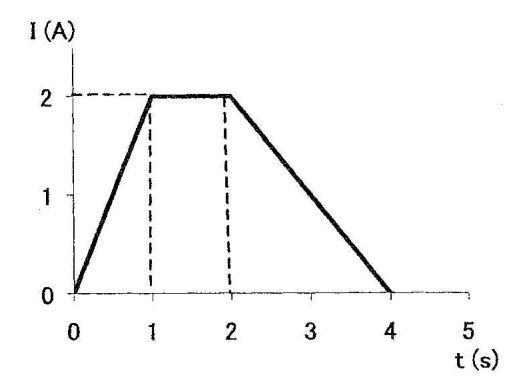

図のような電流Iがコンデンサに流れた。蓄えられる電荷の量はどれか。

1: 4C

2: 5C

3: 6C

4: 7C

5: 8C

図の回路のClに25μJのエネルギーが蓄えられているとき、C2に蓄えられている電荷はどれか。

1: 3 μC

2: 5 μC

3: 12.5 μC

4: 15μC

5: 37.5 μC

真空中で10μCと20μCの点電荷が0.5m離れている。この電荷間に働く力[N]はどれか。ただし、1/4πε0＝9×109Nm2C-2とする。

1: 0.45

2: 0.9

3: 6

4: 7.2

5: 36

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1＝2μF、C2＝C3＝1.5μFである。

1: 2

2: 3

3: 4

4: 6

5: 8

図の回路のキャパシタに蓄えられているエネルギー[J]はどれか。

1: CRI^2

2: CR/2I^2

3: I/2CR

4: CIR/4

5: CI^2R^2/2

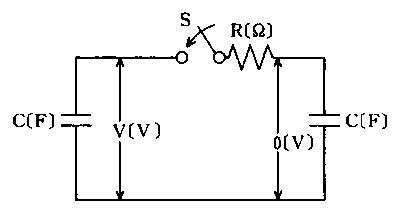

図の回路でスイッチSを閉じてから充分時間が経った後、回路全体に蓄えられるエネルギーはどれか。　ただし、両コンデンサは無損失とする。また、図中の電圧はスイッチを閉じる前の値である。

1: \frac{1}{2}CV^2\ J$

2: $\frac{1}{4}CV^2J$

3: $C^2V^2J$

4: $\frac{1}{2}C^2V\ J$

5: $\frac{1}{4}C^2V J$

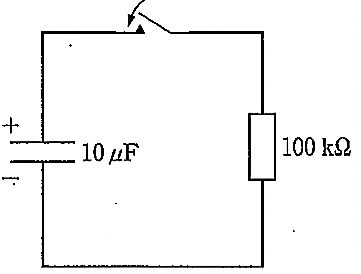

図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。

1: 10

2: 6.3

3: 5

4: 3.7

5: 1
