第10回国試午後2問の類似問題

国試第16回午後:第11問

図の回路においてSを閉じて十分に時間が経過した後のC1のエネルギーはどれか。ただし、C1とC2の容量は同じで、Sが閉じる前のC1には1Jのエネルギーが蓄えられており、C2のエネルギーは0Jであったとする。

16PM11-0

1: 0 J

2: 1/2 J

3: 1/3 J

4: 1/4 J

5: 1/8 J

ME2第30回午前:第32問

図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。

img11206-32-0

1: 1

2: 2

3: 3

4: 4

5: 5

国試第12回午後:第10問

図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。

12PM10-0

a: 直後にコンデンサにかかる電圧はEである。

b: 直後に抵抗に流れる電流はE/Rである。

c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。

d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。

e: 時定数は1/CRである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第23回午前:第50問

図の回路でスイッチを入れた直後に流れる電流はどれか。ただし、スイッチを入れる直前にコンデンサに電荷は蓄えられていないものとする。

23AM50-0

1: 0A

2: 1μA

3: 1mA

4: 5mA

5: 10mA

国試第18回午後:第6問

図の回路でスイッチSを閉じた。正しいのはどれか。(電気工学)

18PM6-0

1: 直後にコイルにかかる電圧はEに近い。

2: 直後に流れる電流はE/Rに近い。

3: 時間が十分に経過すると抵抗にかかる電圧は0に近づく。

4: 時定数はR/Lである。

5: 抵抗で消費される電力は時間の経過に関係なく一定である。

国試第28回午後:第47問

図の回路でコンデンサに初期電荷が存在している。スイッチを閉じてから1秒後の電流値を、スイッチを閉じた直後の電流値と比較した時の比で最も近いのはどれか。ただし、自然対数の底e = 2. 73とする。

28PM47-0

1: 0. 76

2: 0.63

3: 0.5

4: 0.37

5: 0.24

ME2第40回午前:第30問

図の回路のキャパシタに蓄えられているエネルギー[J]はどれか。

img39783-30-0

1: CRI^2

2: CR/2I^2

3: I/2CR

4: CIR/4

5: CI^2R^2/2

ME2第39回午前:第28問

図の回路でスイッチを入れた直後に流れる電流[mA]はいくらか。 ただし、スイッチSを入れる前はコンデンサに電荷が蓄積されていないものとする。

img39781-28-0

1: 0

2: 2

3: 4

4: 6

5: 10

ME2第37回午前:第30問

図の回路のスイッチSを閉じて10ms後のVcに最も近い電圧は何Vか。ただし、スイッチを閉じる前、コンデンサには電荷は充電されていないものとし、自然対数の底eは2.7とする。

img12875-30-0

1: 0.63

2: 3.7

3: 5.0

4: 6.3

5: 10

国試第11回午後:第10問

図の回路でスイッチを閉じて100μs経過したとき、コンデンサの端子電圧は何Vか。ただし、スイッチを閉じる前のコンデンサの電荷は0とし、自然対数の底は2.7とする。

11PM10-0

1: 0

2: 0.37

3: 0.74

4: 1.26

5: 2

国試第32回午後:第48問

図1の片対数グラフは、図2の回路においてスイッチSを①にしてコンデンサCを10Vに充電後、スイッチを③にして抵抗Rで放電したときのコンデンサCにかかる電圧の経時変化である。およその時定数[秒]はどれか。ただし、自然対数の底はe = 2.7とする。

32PM48-0

1: 0.5

2: 1

3: 2

4: 5

5: 8

国試第30回午前:第49問

図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。

30AM49-0

1: 10

2: 6.3

3: 5

4: 3.7

5: 1

国試第7回午後:第7問

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

7PM7-0

国試第2回午後:第15問

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。

2PM15-0 2PM15-1

国試第27回午後:第49問

図の回路において、t=0でスイッチを入れた。正しいのはどれか。

27PM49-0

1: 時定数はLRである。

2: 直後に抵抗にかかる電圧はEとなる。

3: 直後に流れる電流はE/Rとなる。

4: 時開か十分に経過すると抵抗にかかる電圧はE/2となる。

5: 時間が十分に経過すると抵抗で消費される電力はE2/Rとなる。

国試第10回午後:第7問

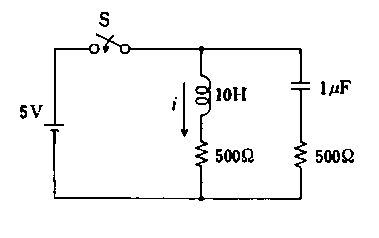

図に示す回路においてスイッチSを閉じたとき、コイルを流れる電流iの最終値はいくらか。

10PM7-0

1: 0mA

2: 1mA

3: 2mA

4: 10mA

5: 20mA

国試第24回午後:第49問

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧[V]に最も近いのはどれか。ただし、自然対数の底eを2.7とする。(医用電気電子工学)

24PM49-0

1: 63

2: 50

3: 37

4: 18

5: 0

国試第22回午後:第48問

図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。

22PM48-0

1: 0.20V

2: 0.33V

3: 0.50V

4: 0.67V

5: 1.0V

ME2第29回午前:第31問

図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。

img11204-31-0

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第9回午後:第11問

図に示す回路において時刻t=0でスイッチSを閉じたとき、コイルを流れる電流i(t)の最終値はいくらか。

9PM11-0

1: 1mA

2: 10mA

3: 100mA

4: 1A

5: 10A
