第15回国試午後8問の類似問題

1μFの平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4μFになる。

2: 極板間距離を2倍にすると容量が2μFになる。

3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

図のように0.20μFと2.0μFのコンデンサ2個を直列に接続し、その両端に110 Vの直流電圧を印加した。2.0μFのコンデンサの両端にかかる電圧はどれか。（電気工学）

1: 0.10V

2: 10V

3: 55V

4: 100V

5: 110V

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1＝2μF、C2＝C3＝1.5μFである。

1: 2

2: 3

3: 4

4: 6

5: 8

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

100kHzで5mAの正弦波の漏れ電流は漏れ電流測定器でいくらと測定されるか。

1: 100μA

2: 50μA

3: 25μA

4: 5μA

5: 2.5μA

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ｈｚ、実効値1Ａの正弦波交流電流を流すときに正しいのはどれか。

1: 100Ωの抵抗には実効値が約141Vの電圧が発生する。

2: 1Fのコンデンサでは50Wの電力が消費される。

3: 1Hのコイルには実効値が約314Vの電圧が発生する。

4: 2Fのコンデンサに発生する電圧波形は100Hzの正弦波となる。

5: 2Hのコイルに発生する電圧波形は25Hzの正弦波となる。

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路において静電容量1μFのコンデンサに蓄積される電荷量Q[μC]はどれか。(医用電気電子工学)

1: 1

2: 3

3: 6

4: 12

5: 18

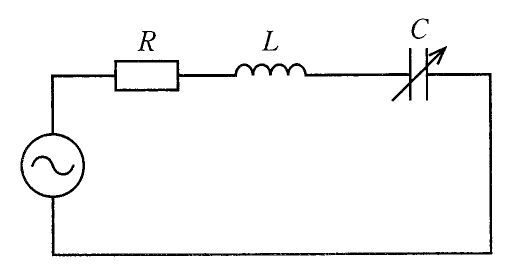

図の正弦波交流回路（f＝50 Hz）で静電容量が10μFのとき電流が最大になった。Lの値[H]に最も近いのはどれか。ただし、π2はおよそ10である。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

電気メスで正しいのはどれか。

1: 300~500kHz帯の電流を用いる。

2: 切開モードでは断続波を用いる。

3: 導電接触形対極板は静電接触形対極板より接触インピーダンスが大きい。

4: 高周波漏れ電流の許容値は500mA以内である。

5: 負荷抵抗10Ωでキャリブレーションする。

300 kHzの交流電流を1 秒間通電したときの感知電流の閾値[mA]に近いのはどれか。

1: 30

2: 100

3: 150

4: 300

5: 500

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。

3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。

4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。

5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。

10μFのコンデンサに0.01Cの電荷を充電したときに蓄えられるエネルギー[J]はどれか。

1: 0.005

2: 0.01

3: 5

4: 10

5: 50

図のように誘電体を挟んだ平行平板導体に電圧を加えた。正しいのはどれか。

a: 平行導体板間の静電容量は100μFである。

b: 誘電体中に分極が生じる。

c: 誘電体を取り除くと静電容量は1/5になる。

d: 誘電体中の電界の強さは1000V/mである。

e: 誘電体を取り除いたときの電界の強さは500V/mである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

図のような抵抗とコンデンサの直列回路に、実効値100V、50Hzの交流電源を接続した。抵抗とコンデンサのインピーダンスがそれぞれ100Ωの場合、回路に流れる電流の実効値に最も近いのはどれか。

1: 0.5A

2: 0.7A

3: 1.0A

4: 1.4A

5: 2.0A

コンデンサC1=2μFとC2=1μFを直列に接続したとき、およその合成容量はどれか。

1: 0.3μF

2: 0.5μF

3: 0.7μF

4: 1.5μF

5: 3.0μF

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e
