第33回ME2午前31問の類似問題

25Ωの抵抗に10Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 40

2: 240

3: 250

4: 2400

5: 2500

図のような波形の電圧パルスを50Ωの負荷抵抗に通電した。抵抗で消費されるエネルギーは何Jか。

1: 80

2: 160

3: 200

4: 240

5: 360

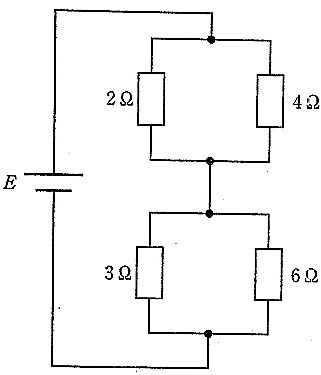

図の回路で2Ωの抵抗の消費電力が2Wである。電源電圧E［V］はどれか。　

1: 2

2: 3

3: 4

4: 5

5: 6

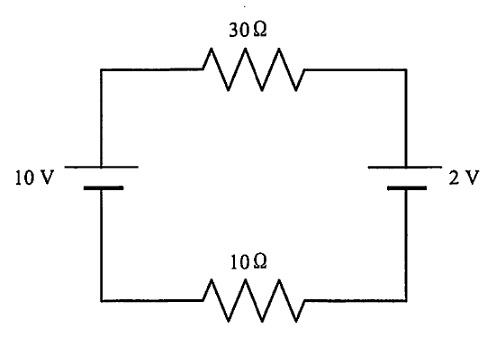

図の10Ωの抵抗の両端にかかる電圧は何Vか。

1: 2

2: 3

3: 4

4: 5

5: 6

100Ω、電力容量1Wの抵抗と50Ω、電力容量2Wの抵抗とを直列に結線し、これに電源を接続した。加えられる最大の電源電圧はどれか。

1: 10V

2: 15V

3: 20V

4: 25V

5: 30V

1000Ωの抵抗に交流電圧v（ｔ）　＝　100√2COSωt〔V〕を加えたとき、抵抗で消費される電力として正しいのはどれか。

1: 1W

2: 10W

3: 100W

4: 1,000W

5: 10,000W

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

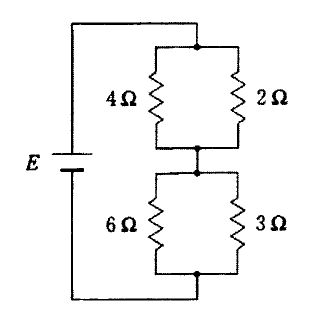

図の回路で抵抗2Ωでの消費電力が2Wである。電源電圧Eはどれか。（電気工学）

1: 2V

2: 3V

3: 4V

4: 5V

5: 6V

ある除細動器の負荷に供給される出力エネルギーを、負荷抵抗50Ωで測定したところ360Jであった。この除細動器の出力回路の内部直流抵抗を10Ωとした場合、内部コンデンサに蓄えられる静電エネルギーはいくらか。

1: 432J

2: 396J

3: 374J

4: 360J

5: 288J

100Vの電圧を加えたとき、100Wの電力を消費する抵抗と400Wの電力を消費する抵抗とを直列に接続して、その両端に100Vの電圧を加えたときの消費電力は何Wか。

1: 60

2: 80

3: 100

4: 250

5: 500

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

100 V の電圧を加えると 5 W の電力を消費する抵抗器に、0．2 A の電流を流したときの消費電力［W］はどれか。

1: 4

2: 20

3: 25

4: 80

5: 400

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

10μFのコンデンサに0.01Cの電荷を充電したときに蓄えられるエネルギー[J]はどれか。

1: 0.005

2: 0.01

3: 5

4: 10

5: 50

100Vの電圧を加えたとき、100Wの電力を消費する抵抗器を4本直列に接続した。その両端に100Vの電圧を加えたとき、全体の消費電力［W］はいくらか。ただし、抵抗器の抵抗値は一定とする。

1: 25

2: 40

3: 100

4: 250

5: 400

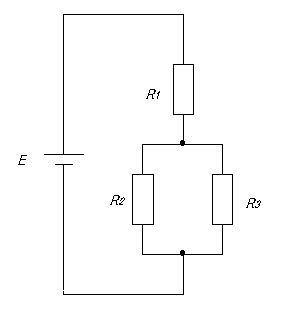

図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。

1: 3V

2: 5V

3: 7V

4: 9V

5: 11V

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の抵抗で消費される電力はどれか。

1: 408W

2: 800W

3: 1000W

4: 1250W

5: 1667W

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

1: 0.01 W

2: 0.1 W

3: 1 W

4: 10W

5: 100 W
