第2回国試午後13問の類似問題

国試第14回午後:第2問

コンデンサC1=2μFとC2=3μFとを直列に接続した時の合成容量はどれか。

1: 0.3μF

2: 0.5μF

3: 1.2μF

4: 2.5μF

5: 5.0μF

国試第18回午後:第2問

図のように0.20μFと2.0μFのコンデンサ2個を直列に接続し、その両端に110 Vの直流電圧を印加した。2.0μFのコンデンサの両端にかかる電圧はどれか。(電気工学)

18PM2-0

1: 0.10V

2: 10V

3: 55V

4: 100V

5: 110V

国試第27回午後:第48問

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1=2μF、C2=C3=1.5μFである。

27PM48-0

1: 2

2: 3

3: 4

4: 6

5: 8

国試第9回午後:第4問

1μFの平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4μFになる。

2: 極板間距離を2倍にすると容量が2μFになる。

3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

国試第24回午後:第46問

図の回路において静電容量1μFのコンデンサに蓄積される電荷量Q[μC]はどれか。(医用電気電子工学)

24PM46-0

1: 1

2: 3

3: 6

4: 12

5: 18

国試第15回午後:第8問

1μFの静電容量を持つコンデンサに5kHzで実効値314mAの正弦波電流を流すために印加する電圧はどれか。

1: 5 V

2: 10V

3: 20V

4: 31V

5: 63 V

国試第19回午後:第9問

図のようにコンデンサを接続した場合、端子AB間の合成静電容量はどれか。(電気工学)

19PM9-0

1: 20μF

2: 30μF

3: 40μF

4: 50μF

5: 60μF

国試第21回午後:第4問

図の回路の合成静電容量はどれか。

21PM4-0

1: 1.2 μF

2: 2.0 μF

3: 2.4 μF

4: 4.0 μF

5: 4.8 Μf

国試第25回午前:第49問

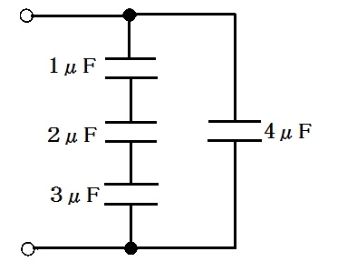

図の回路の合成キャパシタンス[μF]に最も近いのはどれか。

25AM49-0

1: 0.42

2: 0.52

3: 2.4

4: 5

5: 10

国試第4回午後:第11問

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。

3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。

4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。

5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。

国試第6回午後:第12問

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 2F(ファラッド)のコンデンサの両極板にそれぞれ±2Cの電荷が蓄えられているとき、電圧は1Vである。

3: 2Fのコンデンサの電圧が2Vであるとき、両極板に蓄えられている電荷は±2Cである。

4: 正弦波交流電圧を印加しているとき、電圧を2倍にすると流れる電流は1/2になる。

5: 正弦波電流を流しているとき、周波数を2倍にすると電圧は2倍になる。

ME2第34回午前:第30問

図の回路でコンデンサC2の両端電圧[V]はいくらか。

img11214-30-0

1: 3

2: 5

3: 10

4: 15

5: 20

国試第26回午後:第47問

10μFのコンデンサに0.01Cの電荷を充電したときに蓄えられるエネルギー[J]はどれか。

1: 0.005

2: 0.01

3: 5

4: 10

5: 50

国試第17回午後:第3問

同じ容量のコンデンサ3個を並列接続した場合の合成容量Cpと、3個を直列接続した場合の合成容量Csの比(Cp/Cs)はどれか。

1: 1/9

2: 1/3

3: 1

4: 3

5: 9
