図の正弦波交流電圧波形について正しいのはどれか。
a: 周波数は 50 Hz である。
b: 角周波数は 50π rad/s である。
c: 周期は 10 ms である。
d: 電圧の平均値は 110 V である。
e: 電圧の実効値は 100 V である。
1. a b 2. a e 3. b c 4. c d 5. d e

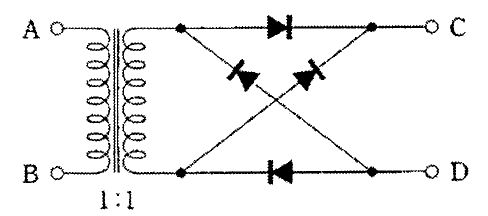

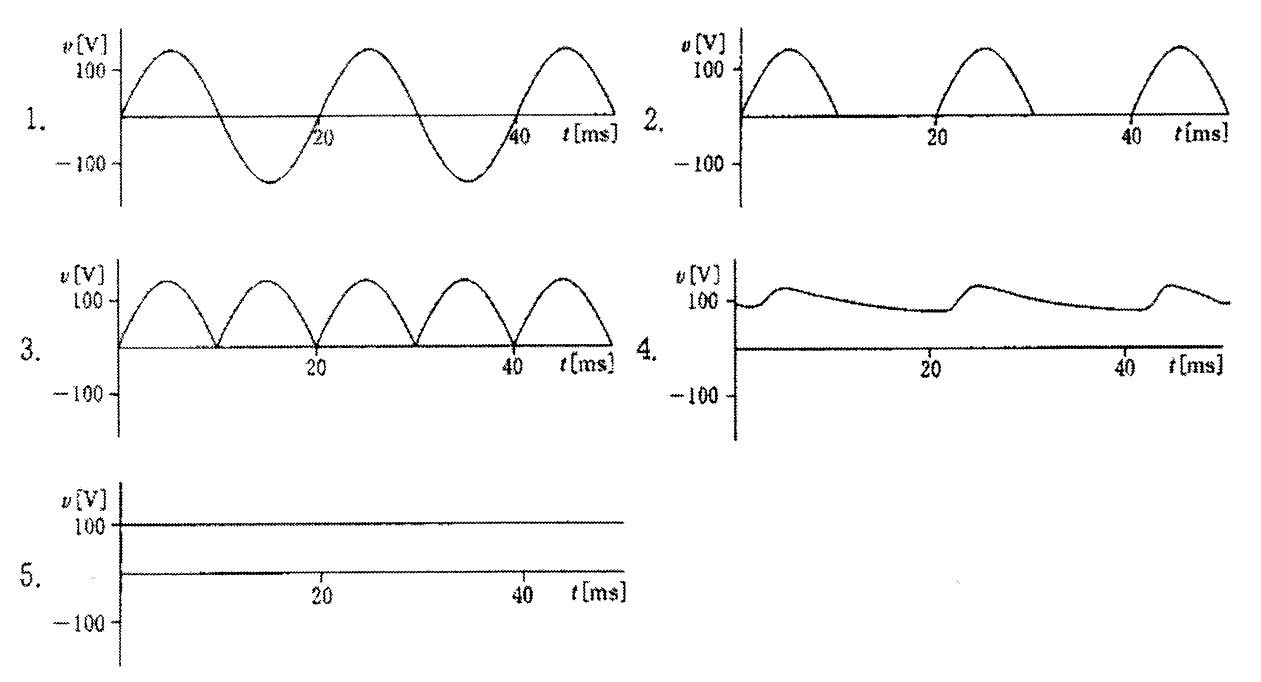

図の回路の端子AB間に100V、50Hzの交流電圧を印加した。端子CD間の電圧波形に最も近いのはどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）
図のフィルタ回路の時定数は100 μs である。この回路の高域遮断周波数に最も近いのはどれか。（電子工学）
1: 0.80kHz
2: 1.6kHz
3: 3.2kHz
4: 6.4kHz
5: 12.8kHz
20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。
a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。
b: 電圧の最大値は約71Vである。
c: 電流の実効値は約7.1Aである。
d: 500Wの電力が消費される。
e: 電流の最大値は約7.1Aである。
1μFの静電容量を持つコンデンサに5kHzで実効値314mAの正弦波電流を流すために印加する電圧はどれか。
1: 5 V
2: 10V
3: 20V
4: 31V
5: 63 V
50Hz、1Aの正弦波交流電流について正しいのはどれか。
a: 1Ωの抵抗に流すと1Vの電圧を発生する。
b: 1Fのコンデンサに流すと1Wの電力が消費される。
c: 1Hのコイルに流すと1Vの電圧が発生する。
d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。
e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。
a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。
図の回路について誤っているのはどれか。
1: 正弦波電流ではコイルLとコンデンサCとに流れる電流は同位相である。
2: 直流ではインピーダンスが0となる。
3: 共振するとインビーダンスは無限大となる。
4: 共振周波数より十分大きい周波数ではインピーダンスが0に近づく。
5: 共振周波数は$\frac{1}{2\pi\sqrt{LC}}$である。
図の回路が共振状態にあるとき、抵抗器に流れる電流は何Aか。ただし、R=200Ω、L=1.6mH、C=100μF、E=100V（実効値）とする。
1: 0.5
2: 1.0
3: 1.5
4: 2.0
5: 5.0
a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。
b: 直流ではインピーダンスが無限大である。
c: 共振するとインピーダンスは抵抗Rとなる。
d: 共振周波数は1/(2π√LC)である。
e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。
静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）
1: 63
2: 50
3: 37
4: 18
5: 0

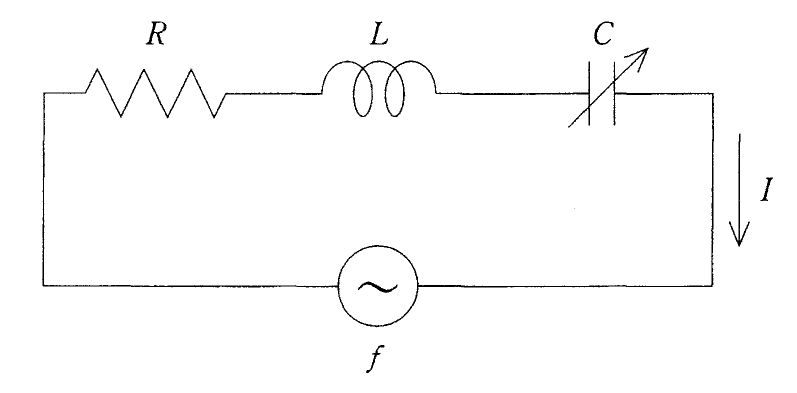

図の回路でCが変化すると、回路を流れる電流Iが変化する。Iが最大となるときのCの値はどれか。ただし､f は交流電源の周波数とする。（電気工学）
1: $\left(2\pi f\right)^2L$
2: $\frac{1}{4\pi^2f^2L}$
3: $2\pi{fR}$
4: $\frac{1}{2\pi{fR}}$
5: $\frac{R}{2\pi{fL}}$
50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。
a: 電流の最大値は約0.71Aである。
b: 抵抗両端の電圧の実効値は約35Vである。
c: 抵抗両端の電圧の最大値は約71Vである。
d: 50Wの電力が消費される。
e: 毎秒、約71Jの電気エネルギーが熱に変わる。
1μFの平行平板コンデンサについて正しいのはどれか。
1: 極板面積を2倍にすると容量が4μFになる。
2: 極板間距離を2倍にすると容量が2μFになる。
3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。
4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。
5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。
50Ｈｚ、実効値1Ａの正弦波交流電流を流すときに正しいのはどれか。
1: 100Ωの抵抗には実効値が約141Vの電圧が発生する。
2: 1Fのコンデンサでは50Wの電力が消費される。
3: 1Hのコイルには実効値が約314Vの電圧が発生する。
4: 2Fのコンデンサに発生する電圧波形は100Hzの正弦波となる。
5: 2Hのコイルに発生する電圧波形は25Hzの正弦波となる。
図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。
1: 7
2: 10
3: 14
4: 200
5: 282

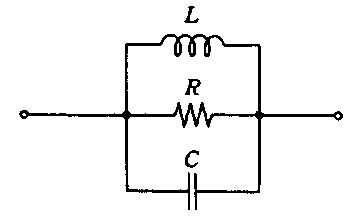

図のようなインダクダンスL〔H〕、キャパシタンスC〔F〕、抵抗R〔Ω〕の並列回路について正しいのはどれか。
1: 十分高い周波数ではLのみで近似できる。
2: 十分低い周波数ではCのみで近似できる。
3: 共振周波数でのインピーダンスはR〔Ω〕である。
4: アドミタンスの絶対値の最大は1/R〔S〕である。
5: 直流での抵抗はR〔Ω〕である。
図に示す正弦波交流電流の実効値（A）として正しいのはどれか。
1: 最大値と同じであるから、a
2: 平均値のことであるから、a/2
3: 平均値のことであるから、2a/π
4: 2乗平均値の平方根であるから、a/2
5: 2乗平均値の平方根であるから、a/√2
抵抗R、インダクタLの直列回路において正しいのはどれか。（電気工学）
1: 周波数が高くなるほど回路電流は増加する。
2: 共振周波数が存在する。
3: Rの電流とLの電流の比は周波数に比例する。
4: 回路電流は電源電圧より位相がπ/2進んでいる。
5: Lの端子電圧はRの端子電圧より位相がπ/2進んでいる。
