第12回国試午後9問の類似問題

図の回路の変圧器の1次側に1Aの正弦波電流を流すと2次側抵抗の両端に10Vの電圧が生じた。1次側コイルの巻数が100回であるとき2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 1

2: 10

3: 100

4: 1000

5: 10000

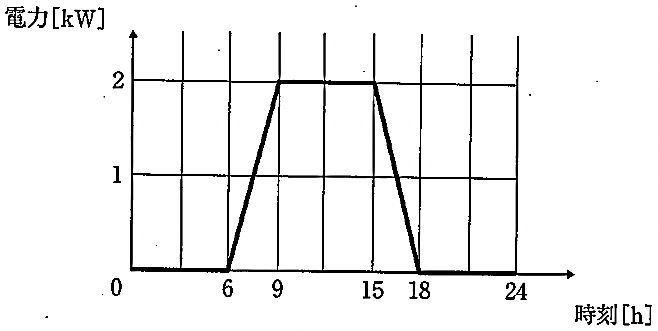

使用電力が時間帯によって図のように変化したとき、1日の使用電力量[kWh]はどれか。

1: 2

2: 6

3: 12

4: 18

5: 24

相対誤差1％の電流計と相対誤差2％の電圧計を用いて電力を測定する場合、電力の相対誤差は何％となるか。

1: 1

2: 2

3: √5

4: 3

5: 5

図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。

1: 7

2: 10

3: 14

4: 200

5: 282

100gの冷水が入った保温ポットに電気抵抗42Ωのニクロム線を入れて直流1Aを10秒間通電した。水の温度上昇はどれか。ただし、比熱を4.2jg-1 K-1とする。

1: 1.0 °C

2: 4.2 °C

3: 10°C

4: 18°C

5: 42°C

図の電源が商用交流（実効値100V）のとき出力電圧Voはおよそ何Vか。

1: 100

2: 140

3: 200

4: 240

5: 280

100gの冷水が入った保温ポットに電気抵抗42Ωのニクロム線を入れて直流1Aを10秒間通電した。水の温度上昇はどれか。ただし、比熱を4.2Jg－1K－1とする。

1: 1.0°C

2: 4.2°C

3: 10°C

4: 18°C

5: 42°C

1000Ωの抵抗に交流電圧v（ｔ）　＝　100√2COSωt〔V〕を加えたとき、抵抗で消費される電力として正しいのはどれか。

1: 1W

2: 10W

3: 100W

4: 1,000W

5: 10,000W

20℃の水500mlの入った電気ポット（ヒータの抵抗は100Ω）に電流1Aを1分24秒流した。水の温度は何℃まで上昇するか。ただし、1cal = 4.2 Jとし、ヒータで発生する熱はすべて水に均一に吸収されるものとする。

1: 21

2: 24

3: 41

4: 44

5: 61

20℃の水 100 g が入った保温ポットに電気抵抗 42 Ω のニクロム線を入れ て直流 1 A を 10 秒間通電した。水の温度上昇［℃］はどれか。 ただし、比熱を 4．2 J・g-1 ・K-1 とする。

1: 1

2: 4.2

3: 10

4: 18

5: 42

巻数20のコイルに鎖交する磁束が、0.2sの間に等しい割合で1Wbから2Wbに変化するとき、コイルに誘起される起電力[V]はどれか。

1: 5

2: 1

3: 20

4: 50

5: 100

0.9Wの入力を90Wに増幅する電力増幅器の電力増幅度はどれか。

1: 10dB

2: 20dB

3: 30dB

4: 40dB

5: 100dB

電力増幅器に0.5mWの電力を入力したときの出力が50mWであった。この電力増幅器の利得はいくつか。

1: 5dB

2: 10dB

3: 20dB

4: 40dB

5: 100dB

25Ωの抵抗に10Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 40

2: 240

3: 250

4: 2400

5: 2500

巻数が10回のコイルを貫く磁束が、0.5秒間に0.1Wbから、0.5Wbまで一様な割合で変化した。この間に発生する起電力はどれか。（電気工学）

1: -0.8 V

2: -1.0 V

3: -2.0 V

4: -8.0 V

5: -10.0 V

出力500Wの電熱器で、20℃の水100gを温めたとき、60℃になるまでのおよその時間[s]はどれか。ただし、電熱器の出力はすべて水の温度上昇に使われるものとし、水の比熱は、4.2×10^3J/(kg･K)とする。

1: 17

2: 34

3: 50

4: 67

5: 84

一次コイルの巻数200回、二次コイルの巻数100回の無損失変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入カすると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

電気メスについて誤っているのはどれか。

1: 出力周波数は10kHz程度である。

2: 最大出力電力は切開で200～400Wである。

3: 最大出力電力は凝固で100～200Wである。

4: 出力電流は数100mA～数A程度である。

5: 凝固モードでのピーク電圧は約3000Vである。

定格電圧100 V、定格電力1kw､の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e
