第1回国試午後68問の類似問題

心電計について正しいのはどれか。

a: 増幅器の高域遮断周波数が低すぎるとR波の立ち上がりが鋭くなる。

b: 心電図テレメータは患者漏れ電流に対する安全性の上で有利である。

c: 心電図のQRS波は心室筋の脱分極過程に対応している。

d: 電極にはぺーストを十分につけるのがよい。

e: ホルター型心電計は除細動器と併用するのに適した心電計である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

ペースメーカについて正しいのはどれか。

a: デマンド型はペーシング電極で心内心電図を検出する。

b: ジェネレータはパルス振幅20Vの電気パルスを発生する。

c: VVI型は自発電位に同期して刺激する。

d: 体外式では“distal”のカテーテル電極を本体プラス側に接続する。

e: 出力波形の観測は500Ωの抵抗を付けて行う。

1. a b　2. a e　3. b c　4. c d　5. d e

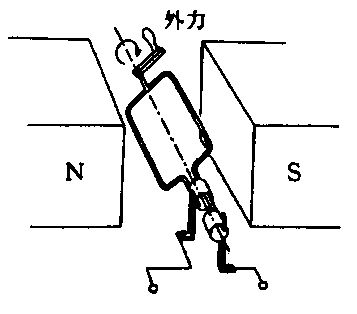

図のように一様磁界中でコイルが回転し、コイル端子が外部と接続可能となっている装置がある。正しいのはどれか。

a: 外力によってコイルを連続回転させると、端子間に直流電圧が発生する。

b: 外力によってコイルを連続回転させると、端子間に交流電圧が発生する。

c: 外力を加えないで端子Fに電池を接続すると、コイル面が磁界と垂直になって静止する。

d: 外力を加えないで端子間に電池を接続すると、コイル面が磁界と平行になって静止する。

e: 外力を加えないで端子間に電池を接続すると、コイルが連続回転する。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

次の電撃反応を起こす最少電流の大小関係で正しいのはどれか。A．心電図を計測中に被検者の患者がビリビリ感じた。B．体外式心臓ペースメーカを適用中の患者が心室細動を起こした。C．His束心電計に触れた医師が感電で行動の自由を失った。

1: A > B > C

2: B > A > C

3: B > C > A

4: C > A > B

5: C > B > A

電気メスについて正しいのはどれか。

1: 連続波搬送周波数：500MHz

2: 切開出力波形：バースト波

3: アクティブ電極：アーク放電

4: 成人用対極板面積：50cm2

5: 標準負荷抵抗：5kΩ

生体情報計測での雑音対策で正しいのはどれか。

a: 電源線から混入する伝導雑音を除去するためにラインフィルタが使われる。

b: B型心電計では通常、左足リード線が接地されている。

c: 周期的な信号に混入する不規則雑音は信号をn回加算平均することにより1/nになる。

d: 商用交流による雑音を除くために差動増幅器を用いる。

e: 脳波検査では商用交流障害を除く目的でシールドルームを使うことがある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心臓ペースメーカについて正しいのはどれか。

a: 刺激閾値は経年的に低くなる。

b: 植込み式はリチウム電池を用いる。

c: 刺激電極は白金系の合金電極を用いる。

d: 出力パルス幅は約10msである。

e: NBG(ICHD)コードの第1文字は検出部位を表す。

1. a b　2. a e　3. b c　4. c d　5. d e

電源回路について誤っているのはどれか。

1: リップル率は全波整流回路の方が半波整流回路より小さい。

2: 回路構成は定電圧回路を平滑回路の前に置く。

3: 平滑回路はコンデンサの充放電を利用して交流成分を取り除く。

4: 定電圧回路にはツェナーダイオードが用いられる。

5: 出力電圧の変動は入力電圧と出力電流との変動により起こる。

AED（自動体外式除細動器）について正しいのはどれか。（集中治療学）

a: 使用時には意識がないことを確認する。

b: 心肺蘇生をあわせて行う必要がある。

c: 心静止(asystole)に使用できる。

d: 除細動パッドは1か所に装着する。

e: 心房細動に使用できる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電撃に対する人体の反応に対して誤っているのはどれか。

1: 電流の流出入部によって異なる。

2: 最小感知電流の10倍の電流で行動の自由を失う。

3: 50kHz付近で最も感じやすい。

4: 1mAの商用交流が体表に流れるとビリビリ感じる。

5: 感じられない電流により心室細動が誘発される。

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e

低周波電流の生体影響の限界電流値として誤っている組合せはどれか。

a: 体内から心臓に流すと心室細動が起こる。・・・・・1μA

b: 体内から心臓に流すと心室細動が起こる。・・・・・100μA

c: 体外から流すと電流刺激を感じる。・・・・・・・・・・・1mA

d: 体外から流すと不随意運動を生ずる。・・・・・・・・10mA

e: 体外から流すと心室細動を生じる。・・・・・・・・・・10A

1. a b　2. a e　3. b c　4. c d　5. d e

電流による障害で起こるおそれがないのはどれか。

1: 体表面から150mAの商用交流が流れたときに心室細動が誘発される。

2: 体表面から20mAの商用交流が流れたときに不随意運動が誘発される。

3: 心臓に直接200μAの商用交流が流れたときに心室細動が誘発される。

4: 体表面から500kHzで5mAの電流が流れたときにビリビリと感じる。

5: 直流電流が流れたときに電気分解によって生体組織が損傷される。

ペースメーカについて正しいのはどれか。

1: 刺激パルスは正弦波交流である。

2: 刺激パルス電圧は1mV程度である。

3: 刺激電極は大動脈基部に留置する。

4: ペースメーカ本体の植込みは通常腹腔内である。

5: 刺激電極は自己心拍を検出する役目もある。

心臓ペースメーカについて正しいのはどれか。

a: 胸腔内にジェネレータ(本体)を留置する。

b: NBG(ICHD)コードの第二文字はセンシング部位を表す。

c: パルス幅は0.5 ms 前後である。

d: 電極装着直後は刺激閾値の低下が続く。

e: 体外式ペースメーカの出力点検時には50Ωの負荷抵抗を接続する。

1. a b　2. a e　3. b c　4. c d　5. d e

電流刺激に対する人体の反応について正しいのはどれか。

1: 体表面に電流が流れることによる電撃をミクロショックという。

2: 心臓に直接0.1μAの商用交流電流が流れると心室細動が起こる。

3: 流れる電流の電流密度が小さくなると熱傷の危険が生じる。

4: 周波数500kHzにおける最小感知電流は約2μAである。

5: 直流電流では電解質の電気分解により組織が損傷する危険がある。

次の電撃反応を起こす最小電流の大小関係で正しいのはどれか。A．心電図を計測中に被検者の患者がビリビリ感じた。B．体外式心臓ペースメーカを適用中の患者が心室細動を起こした。C．His束心電計に触れた医師が感電で行動の自由を失った。

1: A > B > C

2: B > A > C

3: B > C > A

4: C > A > B

5: C > B > A

鉄心に1次コイルと2次コイルが巻かれている。1次コイルと2次コイルの巻き数の比は1:2である。1次コイルに周波数50Hz電圧10Vの交流電圧をかけるとき、2次コイルに生じる周波数と交流電圧で正しいのはどれか。

1: 周波数50Hz、電圧5V

2: 周波数50Hz、電圧10V

3: 周波数50Hz、電圧20V

4: 周波数100Hz、電圧10V

5: 周波数100Hz、電圧20V
