第35回国試午前49問の類似問題

1次コイルの巻数100回、2次コイルの巻数500回の変圧器について正しいのはどれか。

a: 2次側に実効値1.0Aの交流電流が流れているとき、1次側には実効値5.0Aの交流電流が流れている。

b: 1次側に100Vの直流電圧をかけると、2次側には500Vの直流電圧が発生する。

c: 2次側で500Wの電力を取り出しているとき、1次側には100Wの電力が入力されている。

d: 定格を超えた用い方をすると、巻線で異常な熱が発生することがある。

e: 定格を超えた用い方をすると、鉄心中で異常な熱が発生することがある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

変圧器の 200回巻き の1次側コイルに 100V の正弦波交流電圧を加えた。この変圧器の2次側コイルから 50V の電圧を取り出したい場合、2次側コイルの巻数 ［回］ はどれか。ただし、変圧器は理想変圧器とする。

1: 50

2: 100

3: 200

4: 500

5: 800

一次コイルの巻数200回、二次コイルの巻数100回の変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入力すると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

一次コイルの巻数200回、二次コイルの巻数100回の変圧器について正しいのはどれか。

a: 一次側に実効値1.0Aの交流電流が流れているとき、二次側には実効値2.0Aの交流電流が流れている。

b: 一次側に100Vの交流電圧をかけると二次側には200Vの交流電圧が発生する。

c: 二次側で100Wの電力を取り出しているとき、一次側には200Wの電圧が入力されている。

d: 二次側に交流電源を接続して一次側に電熱器を接続しても電熱器に熱は発生しない。

e: どのような用い方をしても電力の増幅はできない。

1. a b　2. a e　3. b c　4. c d　5. d e

一次コイルの巻数200回、二次コイルの巻数100回の無損失変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入カすると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

変圧器の1次側に1Aの正弦波電流を流すと、2次側抵抗10Ω の両端に5Vの電圧が生じた。1次側コイルの巻数が100 回であるとき、2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 20

2: 100

3: 200

4: 1000

5: 2000

1次巻線数肌、2次巻線数心の理想変圧器について正しいのはどれか。

a: 交流電圧の変換に用いられる。

b: コイルに発生する誘導起電力を利用している。

c: 1次と2次のインピーダンス比は巻数の二乗に反比例する。

d: 1次電圧をV1、2次電圧をV2としたときV1/ V2 = n1/ n2 が成立する。

e: 1次電流をi1、2次電流をi2としたときi2/ i1 = n1/ n2 が成立する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の変圧器の1次側に1Aの正弦波電流を流すと2次側抵抗の両端に10Vの電圧が生じた。1次側コイルの巻数が100回であるとき2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 1

2: 10

3: 100

4: 1000

5: 10000

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

2つのコイル間の相互インダクタンスが0.5Hのとき、一方のコイルの電流が1msの間に10mAから12mAに変化すると、他方のコイルに生じる誘導起電力の大きさ［mV］はどれか。

1: 50

2: 100

3: 250

4: 500

5: 1000

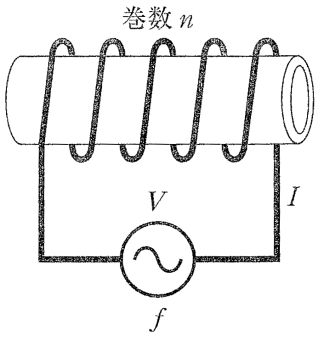

図のように、巻数nの空心コイルに周波数fの交流電圧Vを加え、電流Iを流したとき、正しいのはどれか。

1: 巻数nを増加すると、電流Iは減少する。

2: コイル径を大きくすると、電流Iは増加する。

3: コイルに鉄心を入れると、電流Iは増加する。

4: 周波数fを高くすると、電流Iは増加する。

5: 電圧Vを高くすると、電流Iは減少する。

初期状態では巻数10回の円形コイルに0.2Wbの磁束が直交している。コイル面を時計回りに1秒間あたり5rad(ラジアン)回転させるとき、コイルに発生する起電力の振幅[V]はどれか。

1: 0.4

2: 1

3: 2

4: 10

5: 25

巻数20回のコイルを貫く磁束が3秒間に0.5Wbから2.0Wbまで一定の割合で変化した。コイルに発生する電圧[V]はどれか。

1: 5

2: 10

3: 40

4: 75

5: 90

巻数20回のコイルを貫く磁束数が3秒間に0.5 Wbから2.0Wbまで一定の割合で変化した。コイルに発生する電圧[V]はどれか。

1: 8.3

2: 10

3: 40

4: 75

5: 90

50Ｈｚ、実効値1Ａの正弦波交流電流を流すときに正しいのはどれか。

1: 100Ωの抵抗には実効値が約141Vの電圧が発生する。

2: 1Fのコンデンサでは50Wの電力が消費される。

3: 1Hのコイルには実効値が約314Vの電圧が発生する。

4: 2Fのコンデンサに発生する電圧波形は100Hzの正弦波となる。

5: 2Hのコイルに発生する電圧波形は25Hzの正弦波となる。

巻数が10回のコイルを貫く磁束が、0.5秒間に0.1Wbから、0.5Wbまで一様な割合で変化した。この間に発生する起電力はどれか。（電気工学）

1: -0.8 V

2: -1.0 V

3: -2.0 V

4: -8.0 V

5: -10.0 V

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

コイルに交流電圧を印加した場合、コイルに流れる電流と電圧の位相について正しいのはどれか。（電気工学）

1: 電流は電圧よりπ/2位相が遅れている。

2: 電流は電圧よりπ/4位相が遅れている。

3: 電流は電圧と同位相である。

4: 電流は電圧よりπ/4位相が進んでいる。

5: 電流は電圧よりπ/2位相が進んでいる。

面積0.01m2の一回巻きコイルの面を垂直に貫いている磁束密度がsin100t[T]（tの単位は秒）で変化している。コイルに発生する電圧の最大値はどれか。

1: $1.00×10-2V$

2: $6.28×10-2V$

3: $1.59×10-1V$

4: $1.00V$

5: $6.28V$

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e
