第7回国試午前79問の類似問題

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 入力信号の周波数に依存する。

b: 電極接触インピーダンスより充分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電子回路による電気信号の増幅について正しいのはどれか。

1: ダイオードを用いると電気信号を増幅することができる。

2: 増幅器において信号電圧が増幅されているとき、出力信号電流は必ず入力信号電流より小さい。

3: 信号電圧も信号電流も出力が入力より大きくなるような増幅器をつくることができる。

4: 雑音を含む信号でも増幅すると、一般に、信号対雑音比が向上する。

5: 一般に、電圧増幅器は出力インピーダンスが大きい方が使いやすい。

正しいのはどれか。

a: 差動増幅器では同相で入った雑音成分は打ち消されて出力に現れない。

b: 演算増幅器はきわめて利得が高いので発振しにくい。

c: 演算増幅器に負帰還をかけると利得をさらに上げることができる。

d: 生体電気計測用増幅器には入力インピーダンスの低い回路が多く用いられる。

e: 演算増幅器に負帰還をかけると一般に安定となる。

1. a b　2. a e　3. b c　4. c d　5. d e

電圧増幅器の入力インピーダンスについて正しいのはどれか。

a: 入力信号の周波数に依存する。

b: センサのもつインピーダンスに対して充分低い必要がある。

c: 出力電圧と入力電圧との比である。

d: 単位にはデシベルを用いる。

e: 入力電圧と入力電流の波形からその位相特性がわかる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気計測用増幅器に差動増幅器を用いる主な目的はどれか。

1: 入力インピーダンスを大きくする。

2: 生体への電気的安全性を向上させる。

3: 入力換算雜音を小さくする。

4: 商用交流雑音を除去する。

5: 大きな増幅度を得る。

正しいのはどれか。

a: 差動増幅器では逆相で入った信号成分は打ち消されて出力に現れない。

b: 演算増幅器に正帰環をかけると一般に安定となる。

c: 演算増幅器は通常、負帰環をかけて使用される。

d: 演算増幅器に負帰環をかけると、ひずみが減少する。

e: 生体電気計測用増幅器には入力インピーダンスの高い回路が多く用いられる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

増幅器について正しいのはどれか。

1: 電圧増幅を行うとき出カインピーダンスは高い方がよい。

2: 生体信号を増幅するには入力インピーダンスをできるだけ低くする必要がある。

3: 入力段で発生した雑音は信号とともに増幅されることはない。

4: ダイナミック・レンジが広いと広範囲の電圧の入力をひずみなく増幅できる。

5: 利得を増加すると増幅可能な周波数帯域幅が広くなる。

電圧増幅度が60dBの差動増幅器がある。2つの入力端子を結合して、実効値1Vの50Hzの正弦波信号を同相信号として入力したところ、実効値0.1Vの出力が得られた。この差動増幅器の同相弁別比は何dBか。

1: 0.1

2: 10

3: 40

4: 60

5: 80

電子回路による電気信号の増幅について正しいのはどれか。

1: 増幅度(利得)が大きいほど信号対雑音比(S/N)が大きい。

2: 電圧増幅するためには増幅器の入力インピーダンスは大きい方がよい。

3: 最もよく用いられる半導体の増幅素子はダイオードである。

4: 半導体工学の進歩によりどのように小さな信号を増幅する場合でも雑音を問題にする必要がなくなった。

5: 生体信号を計測するときには増幅器の入力インピーダンスより出力インピーダンスに注意する必要がある。

演算増幅器について正しいのはどれか。

a: 通常は正帰還をかけることにより必要な増幅度を実現する。

b: 差動入力端子を有している。

c: コンデンサ、抵抗と組み合わせて積分回路、微分回路などが簡単につくれる。

d: 直流信号は増幅できない。

e: 本質的に増幅器であるから、インピーダンス変換回路はつくれない。

1. a b　2. a e　3. b c　4. c d　5. d e

微小生体電気現象計測用増幅器は入力インピーダンスが高い。その主な理由はどれか。

1: 増幅器雑音を少なくするため

2: 外乱雑音を軽減するため

3: 信号源インピーダンスが大きいため

4: ドリフトの影響をなくすため

5: 増幅器のオフセット電圧を小さくするため

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e

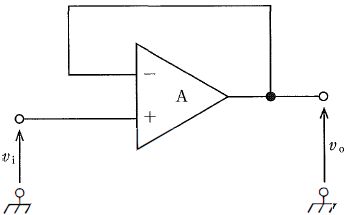

図の回路について正しいのはどれか。ただし、Aは理想増幅器とする。（電子工学）

a: 入力インピーダンスは大きい。

b: 入力と出力は逆位相である。

c: 反転増幅回路である。

d: 入力は正電圧でなければならない。

e: 入力電圧の1倍が出力される。

1. a b　2. a e　3. b c　4. c d　5. d e

演算増幅器を用いて、電源が±15Vで動作する差動増幅器を構成した。2つの入力端子に2mVを入力すると2Vの出力を得た。また2つの入力端子を接続してその端子と接地との間に1Vを入力すると出力は10mVであった。 この差動増幅器の同相弁別比［dB］はどれか。 ただし、演算増幅器は理想演算増幅器とする。

1: 60

2: 80

3: 100

4: 120

5: 140

演算増幅器について正しいのはどれか。

1: 演算増幅器そのものの電圧利得は1である。

2: 通常は正帰還をかけて使用する。

3: 抵抗、コンデンサを付加しても積分回路を構成できない。

4: 交流信号は増幅できない。

5: インピーダンス変換回路を構成できる。

正しいのはどれか。

a: オーディオアンプは中間周波帯域の電力増幅器である。

b: 医用計測器に多く使用されている増幅器は差動増幅器である。

c: 抵抗とコンデンサ、又は抵抗とインダクタンスにより近似的な微積分回路をつくることができる。

d: 生体の皮膚インピーダンスを考慮すると生体信号増幅器の入力インピーダンスは低い方がよい。

e: NOR回路のみで任意の演算回路を構成することはできない。

1. a b　2. a e　3. b c　4. c d　5. d e

生体用増幅器で入力インピーダンスの大きな差動増幅器が用いられる主な理由はどれか。

1: 患者漏れ電流を低減する。

2: 増幅器の内部雑音を低減する。

3: 増幅回路の消費電力を低減する。

4: 筋電図の混入による雑音を低減する。

5: 電極インピーダンスの影響を低減する。

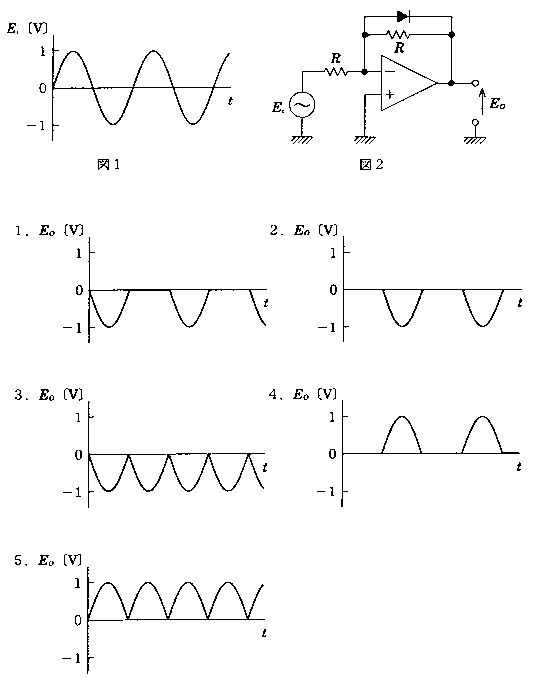

図1の正弦波電圧Eiを図2の回路に入力するとき、出力電圧波形E0はどれか。ただし、演算増幅器およびダイオードの動作は理想的とする。

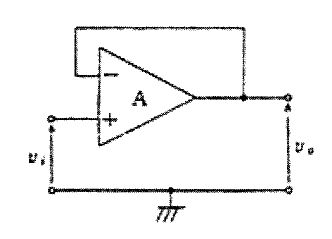

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 入力インピーダンスは無限大である。

b: 電圧増幅度は0 dBである。

c: 入力電圧viと出力電圧voは逆位相である。

d: 正帰還が用いられている。

e: インピーダンス変換の働きをする。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
