第36回国試午前50問の類似問題

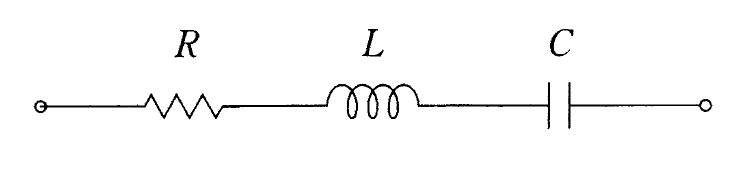

抵抗R、インダクタL、キャパシタCからなる直列共振回路がある。R、Lを一定とした場合、共振周波数を2倍にするにはCの値を何倍にすればよいか。

1: 1/4

2: 1/2

3: √2

4: 2

5: 4

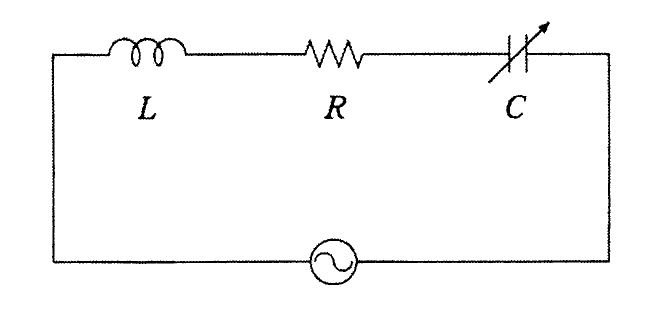

図の回路において、インダクタンスL、抵抗Rは一定であり、キャパシタンスCは可変である。共振周波数を2倍にするためには、Cをもとの何倍にすればよいか。（電気工学）

1: $\frac{1}{4}$

2: $\frac{1}{2}$

3: $\frac{1}{\sqrt2}$

4: $\sqrt2$

5: 2

図の回路について誤っているのはどれか。

a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。

b: 直流ではインピーダンスが無限大である。

c: 共振するとインピーダンスは抵抗Rとなる。

d: 共振周波数は1/(2π√LC)である。

e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e

抵抗R、インダクタLの直列回路において正しいのはどれか。（電気工学）

1: 周波数が高くなるほど回路電流は増加する。

2: 共振周波数が存在する。

3: Rの電流とLの電流の比は周波数に比例する。

4: 回路電流は電源電圧より位相がπ/2進んでいる。

5: Lの端子電圧はRの端子電圧より位相がπ/2進んでいる。

図のようなインダクダンスL〔H〕、キャパシタンスC〔F〕、抵抗R〔Ω〕の並列回路について正しいのはどれか。

1: 十分高い周波数ではLのみで近似できる。

2: 十分低い周波数ではCのみで近似できる。

3: 共振周波数でのインピーダンスはR〔Ω〕である。

4: アドミタンスの絶対値の最大は1/R〔S〕である。

5: 直流での抵抗はR〔Ω〕である。

図の回路が共振状態にあるとき、抵抗器に流れる電流は何Aか。ただし、R=200Ω、L=1.6mH、C=100μF、E=100V（実効値）とする。

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 5.0

図の回路について誤っているのはどれか。

1: 正弦波電流ではコイルLとコンデンサCとに流れる電流は同位相である。

2: 直流ではインピーダンスが0となる。

3: 共振するとインビーダンスは無限大となる。

4: 共振周波数より十分大きい周波数ではインピーダンスが0に近づく。

5: 共振周波数は$\frac{1}{2\pi\sqrt{LC}}$である。

RLC直列回路において共振時の電気インピーダンスの大きさはどれか。ただし、ωは角周波数とする。

1: R

2: 1/(ωC)

3: ωL+1/(ωC)

4: $ \sqrt {R^{2}+\left( \omega L\right) ^{2}}$

5: (L/C)1/2

図の回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき、電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRなる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す直列共振回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRになる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

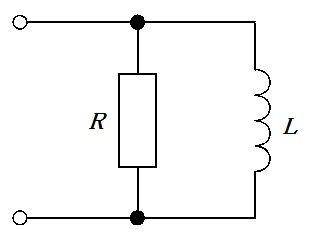

図のように、インダクタンスLと抵抗Rが接続された回路に正弦波電圧v=Esinωtを印加したときに流れる電流をiとする。正しいのはどれか。

1: L、R、ωに無関係にiはvと同位相である。

2: L、R、ωに無関係にiはvよりπ/2位相が進む。

3: L、R、ωに無関係にiはvよりπ/2位相が遅れる。

4: iはvより位相が進んでいるがその値は0以上π/2以下である。

5: iはvより位相が遅れているがその値は0以上π/2以下である。

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図のRCL回路に交流電圧を印加したとき正しいのはどれか。ただし、VR、VL及びVCはそれぞれR、L及びCで生じる電圧降下である。

a: $ \omega L>\frac{1}{\omega C}$のとき電流Iの位相はVより遅れる。

b: $\frac{1}{\omega C}>\omega L$のとき回路は容量性を示す。

c: 共振時の角周波数ωは$\frac{1}{\sqrt{LC}}$で表される。

d: 共振時にはI=0である。

e: 共振時にはVL=0かつVC=0である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のRLC直列回路においてCの大きさを10倍に、Lの大きさを10倍にした。共振周波数は元の何倍になるか。（電気工学）

1: $\frac{1}{100}$

2: $\frac{1}{10}$

3: 1

4: 10

5: 100

図の回路のインピーダンスの大きさはどれか。ただし、ωは角周波数とする。

1: $ \sqrt {R^{2}+\omega ^{2}L^{2}}$

2: $ \frac {\omega RL}{R+\omega L}$

3: $ \frac {\omega RL}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$

4: $ \frac {R}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$

5: $ \frac {\omega L}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$

図に示すインダクタ（コイル）に電流Iを流すとき正しいのはどれか。

1: 電流Iを2倍にすると磁心中の磁束は4倍になる。

2: 電流Iに逆比例した逆起電力が発生する。

3: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

RLC直列回路において共振時の電気インピーダンスの大きさはどれか。ただし、ωは共振角周波数とする。

1: $R$

2: $ \frac {1}{\omega C}$

3: $ \omega L$

4: $ \omega L+\frac {1}{\omega C}$

5: $ \frac {1}{\sqrt {LC}}$

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

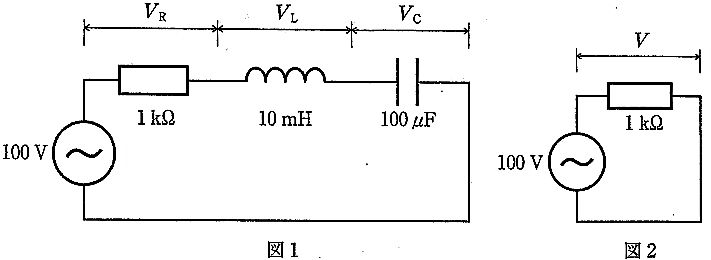

図1 の交流回路が共振状態にあるとき、抵抗の両端にかかる電圧をVR とする。図2 の交流回路における電圧をV とするとき、VR / V はどれか。

1: $\frac {1}{2}$

2: $\frac {1}{\sqrt {2}}$

3: 1

4: $\sqrt {2}$

5: 2
