第35回国試午後42問の類似問題

定格電流15Aの医用コンセントの保持力[N]として適切なのはどれか。

1: 1

2: 5

3: 10

4: 50

5: 75

100Vの電圧を加えると50Wの電力を消費する抵抗器に、1Aの電流を流したときの消費電力はどれか。

1: 100 W

2: 200 W

3: 300 W

4: 400 W

5: 500 W

非接地配線方式について正しいのはどれが。

a: 絶縁変圧器の2次巻線から1次巻線への漏れ電流は10μA以下である。

b: 絶縁監視装置の表示値が1mAを超えると警報が発生する。

c: 地絡発生時における電源供給の確保が主目的である。

d: 多数のME機器を使用すると絶縁監視装置の警報が発生する可能性がある。

e: 保護接地設備は必要ない。

1. a b　2. a e　3. b c　4. c d　5. d e

固定電源コードを使用していない追加保護接地線の抵抗が20Ω/kmであるとすると、JISで許容されるコードの長さの上限は約何mか。

1: 1

2: 5

3: 10

4: 20

5: 50

図の単相変圧器の2次側端子間に2Ωの抵抗を接続して1次側端子に交流電圧450Vを印加したところ、1次電流は1Aとなった。I2/I1の値はどれか。

1: 1

2: 3

3: 5

4: 15

5: 30

保護接地線について適切でないのはどれか。

1: 着脱可能な電源コード内の抵抗は0.1Ω以内である。

2: 着脱不可能な場合は接地ピンから機器の外装まで0.2Ω以内である。

3: 電源導線より細い線を使用する。

4: 被覆の色は緑と黄の縞模様(緑/黄)である。

5: 日常の点検ではテスターによる導通テストを行う。

ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。

1: 100mA

2: 25mA

3: 0.25mA

4: 0.01mA

5: 0.25μA

電気メスのメス先電極を組織と接触させて0.5秒間通電したところ、メス先の組織で1.0kJのジュール熱が発生した。電極部組織抵抗を500Ωとしたとき、流れた高周波電流は何Aか。

1: 0.25

2: 0.5

3: 1.0

4: 2.0

5: 2.5

非接地配線方式について正しいのはどれか。

1: ミクロショックを防止できる。

2: 絶縁変圧器の2次側電路を接地する。

3: 接続するME機器の保護接地は不要である。

4: 一線の対地絶縁破壊が生じても電源を供給できる。

5: 絶縁監視装置の表示値が0.1mAで警報が作動する。

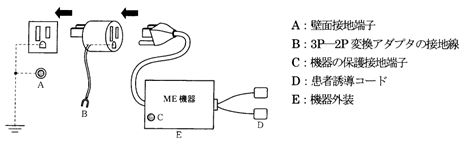

単一故障状態（保護接地線断線）での接触電流（外装漏れ電流）を測定するとき、測定用器具（MD）を入れる間（位置）として正しいのはどれか。

1: A - B 間

2: B ? C 間

3: C - D 間

4: D - E 問

5: E - A 間

JIS T 0601-１による漏れ電流測定用電圧計について誤っているのはどれか。

1: 測定用インピーダンス回路が内蔵されている。

2: 入力インピーダンスは1MΩ以上である。

3: 周波数特性は直流から1MHzまで必要である。

4: 合成波形に対して真の実効値指示が必要である。

5: 指示誤差は±5％以内である。

100Ω、電力容量1Wの抵抗と50Ω、電力容量2Wの抵抗とを直列に結線し、これに電源を接続した。加えられる最大の電源電圧はどれか。

1: 10V

2: 15V

3: 20V

4: 25V

5: 30V

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。

1: 0.1

2: 0.5

3: 1

4: 5

5: 10

電気的安全性点検方法について正しいのはどれか。（医用機器安全管理学）

a: 接地漏れ電流は電源プラグを正極性として最大値を測定値とする。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流IIIは測定する必要がない。

d: 患者測定電流は測定端子を装着部の2本のリード線につないで測定する。

e: 医用機器の定格電力は通常出力状態における平均消費電力である。

1. a b　2. a e　3. b c　4. c d　5. d e

次の図記号のついた医療機器で「保護接地線の断線」が発生した場合の接触電流の許容値［μA］はいくらか。

1: 10

2: 50

3: 100

4: 500

5: 1000

JIS T 0601-1で規定された漏れ電流測定用器具（MD）を用いて、スイッチを1側（RCフィルタが入った状態）にして、100kHzの漏れ電流が10mAある機器の漏れ電流を測ると、MDの電圧計はいくらを示すか。

1: 1mV

2: 10mV

3: 100mV

4: 1V

5: 10V

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。

a: 入力インピーダンス :1kΩ以下

b: 周波数特性 :直流から10MHzまで平坦

c: 測定精度 :真の値に対して±5%以内

d: 指示方法 :実効値

e: 表示桁数 :8桁以上

1. a b　2. a e　3. b c　4. c d　5. d e

JIST1022の規定で一般の人工透析室に設けなければならない電気設備はどれか。

a: 保護接地

b: 等電位接地

c: 非接地配線方式

d: 無停電非常電源

e: 一般非常電源

1. a b　2. a e　3. b c　4. c d　5. d e
