第35回国試午後42問の類似問題

着脱式ではない電源コードをもつ医用電気機器で、電源プラグの接地ピンから金属外装までの抵抗値の規定値はどれか。

1: 0.1 Ω以下

2: 0.2 Ω以下

3: 0.5 Ω以下

4: 1 Ω以下

5: 2 Ω以下

定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。

1: 0.010Ωの抵抗を電流計に並列接続する。

2: 99.0Ωの抵抗を電流計に直列接続する。

3: 1.00Ωの抵抗を電流計に並列接続する。

4: 0.010Ωの抵抗を電流計に直列接続する。

5: 0.101Ωの抵抗を電流計に並列接続する。

図はME機器の漏れ電流を測定する測定用器具（MD）である。入力インピーダンスZ[kΩ]はおよそいくらか。

1: 0.5

2: 1.0

3: 2.0

4: 5.0

5: 10.0

電気的安全性の測定について正しいのはどれか。

a: 漏れ電流測定用電圧計の入力インピーダンスは100kΩ以上であればよい。

b: 漏れ電流測定用電圧計の精度は誤差が10%以下であればよい。

c: 測定用電源ボックスを用いて電源導線1本の断線を模擬できる。

d: 漏れ電流の測定のためディジタルテスタを用いてもよい。

e: EPRシステムでは接地センターと金属物体間の電位差は20mV以下であればよい。

1. a b　2. a e　3. b c　4. c d　5. d e

50～60Hzの交海電流を1秒間通電した場合の離脱限界電流（mA）はどれか。

1: 0.01~0.02

2: 0.1~0.2

3: 1~2

4: 10~20

5: 100~200

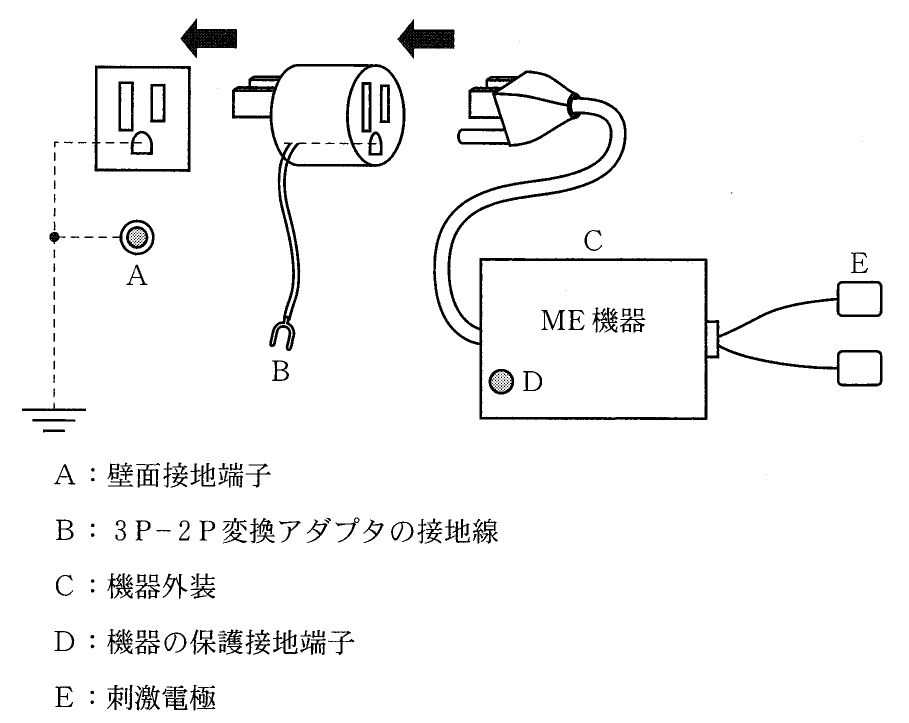

接地漏れ電流を測定するとき、測定用器具(MD)は図に示すA～Eのどの間に入れればよいか。

1: A-B間

2: B-C間

3: C-D間

4: D-E間

5: E-A間

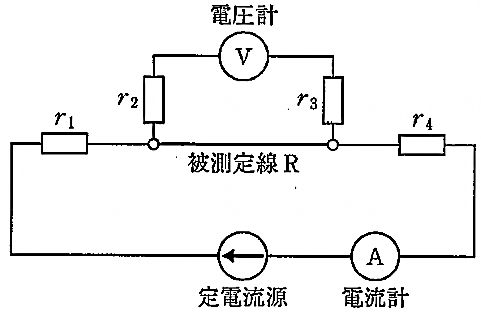

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

病院の電気設備について正しいのはどれか。

1: 等電位接地を施した導電性部分と医用接地センタ間の電気抵抗は0.1Ω以下である。

2: 非接地配線方式下で使用するME機器はアースをとる必要がない。

3: 非接地配線方式では機器故障時に洩れ電流が高くなるという欠点がある。

4: 医用接地方式では接地センタに接地抵抗100Ω以下の医用接地極をもうける。

5: 等電位接地での患者環境は患者が占める場所から水平方向5m、床上高さ3mである。

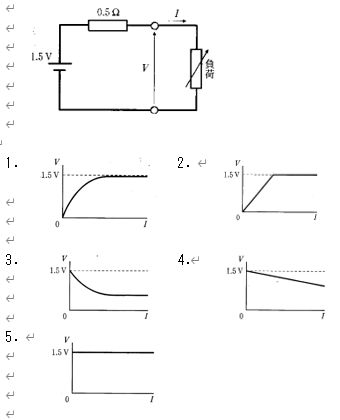

起電力1.5 V、内部抵抗0.5Ωの直流電圧源に図のように負荷を接続するとき、負荷電流Iの増加に対する端子電圧Vの変化はどれか。

着脱式ではない電源コードをもつ医用電気機器で、電源プラグの接地ピンから金属外装までの抵抗値の規定値は何Ω以下か。

1: 0.1

2: 0.2

3: 0.5

4: 1

5: 2

ある除細動器の負荷に供給される出力エネルギーを、負荷抵抗50Ωで測定したところ360Jであった。この除細動器の出力回路の内部直流抵抗を10Ωとした場合、内部コンデンサに蓄えられる静電エネルギーはいくらか。

1: 432J

2: 396J

3: 374J

4: 360J

5: 288J

ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。

1: 2000

2: 1000

3: 500

4: 250

5: 125

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

病院電気設備の安全基準(JIS T 1022)で誤っているのはどれか。

1: 医用接地極の接地抵抗値は10Ω以下を原則とする。

2: 非接地配線方式の電路には絶縁監視装置を設ける。

3: 瞬時特別非常電源の立ち上がり時間は1秒以内である。

4: 非常電源が供給されている医用コンセントは赤色とする。

5: 心臓カテーテル検査室には等電位接地設備を設ける。

図の記号がついた装着部を持つ ME 機器の正常状態における患者測定電流（交流）の許容値［nA］はどれか。

1: 25

2: 50

3: 100

4: 250

5: 500

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5
