第35回国試午前51問の類似問題

変圧器の1次側に1Aの正弦波電流を流すと、2次側抵抗10Ω の両端に5Vの電圧が生じた。1次側コイルの巻数が100 回であるとき、2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 20

2: 100

3: 200

4: 1000

5: 2000

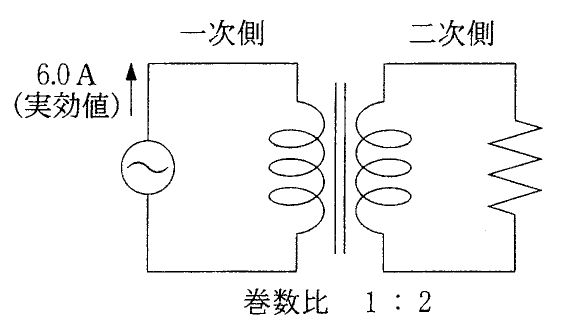

図のように変圧器に交流電源と抵抗を接続している。　一次側に流れる交流電流が6.0A（実効値）のとき、二次側の電流（実効値）はどれか。ただし、変圧器の巻数比は1：2とする。（電気工学）

1: 1.5 A

2: 3.0 A

3: 6.0 A

4: 12 A

5: 24 A

図の回路の変圧器の1次側に1Aの正弦波電流を流すと2次側抵抗の両端に10Vの電圧が生じた。1次側コイルの巻数が100回であるとき2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 1

2: 10

3: 100

4: 1000

5: 10000

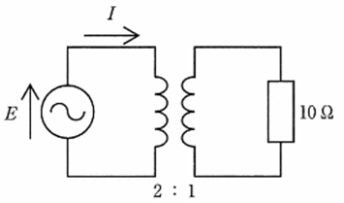

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2：1とする。

1: 10

2: 20

3: 40

4: 80

5: 160

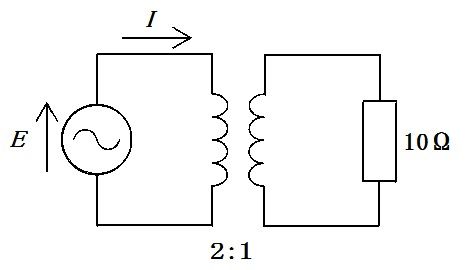

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2：1とする。

1: 10

2: 20

3: 40

4: 80

5: 160

図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。

1: 0.1

2: 0.5

3: 1

4: 5

5: 10

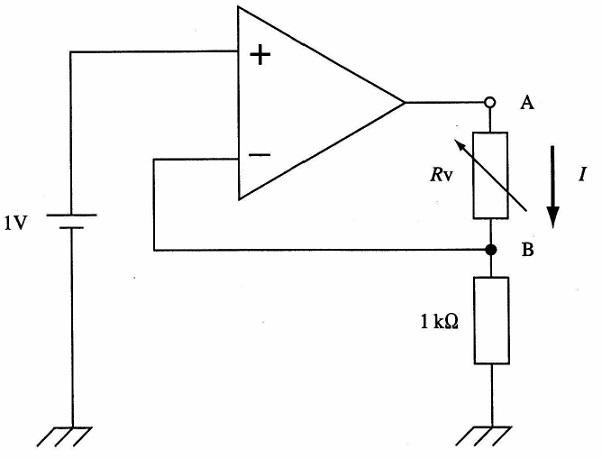

図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。

1: 1/4

2: 1/2

3: 1

4: 2

5: 4

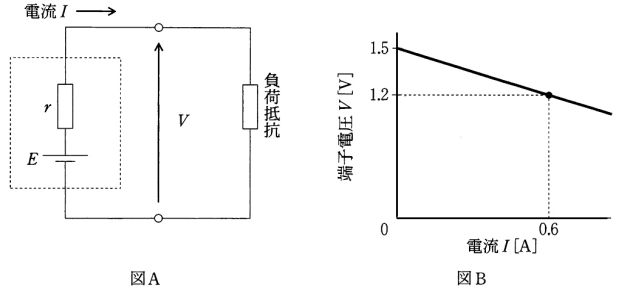

図Aの回路における端子電圧Vと電流Iの関係を図Bに示す。この電池に2.5Ωの負荷抵抗を接続したとき、電流 I [A]はどれか。ただし、図Aの点線内は電池の等価回路である。

1: 0.3

2: 0.4

3: 0.5

4: 0.6

5: 0.7

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のような直列回路において3Ωの抵抗に流れる電流が1Aである。この回路の電源電圧Eの値はどれか。（電気工学）

1: 12V

2: 14V

3: 16V

4: 18V

5: 20V

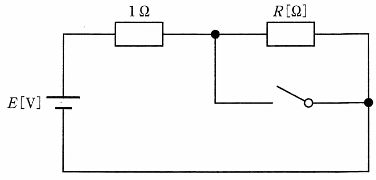

図の回路において、スイッチを閉じると、閉じる前と比べて1Ωの抵抗に　流れる電流[A]が2倍となった。このときの抵抗R[Ω]はどれか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

1次コイルの巻数100回、2次コイルの巻数500回の変圧器について正しいのはどれか。

a: 2次側に実効値1.0Aの交流電流が流れているとき、1次側には実効値5.0Aの交流電流が流れている。

b: 1次側に100Vの直流電圧をかけると、2次側には500Vの直流電圧が発生する。

c: 2次側で500Wの電力を取り出しているとき、1次側には100Wの電力が入力されている。

d: 定格を超えた用い方をすると、巻線で異常な熱が発生することがある。

e: 定格を超えた用い方をすると、鉄心中で異常な熱が発生することがある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

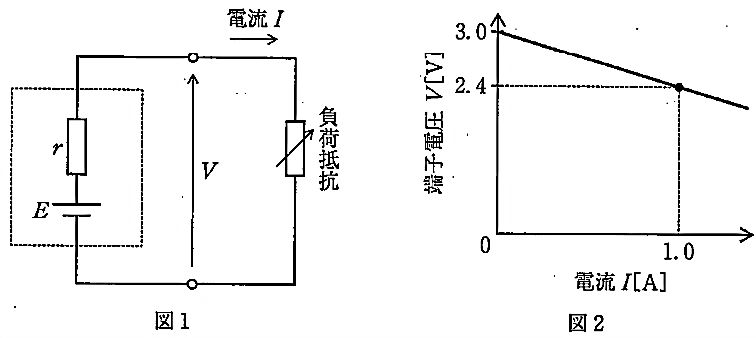

図1は電池に負荷抵抗を接続した回路である。この回路の端子電圧Vと電流Iの関係を図2に示す。端子電圧Vが2.7Vのときの負荷抵抗の値 [Ω] はどれか。ただし、図1の点線内は電池の等価回路である。

1: 3.6

2: 4.2

3: 4.8

4: 5.4

5: 6

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

図の変圧器の一次側電源Eに流れる電流Iと同じ大きさの電流が流れる回路はどれか。ただし、巻数比は1：2とする。（医用電気電子工学）

一次コイルの巻数200回、二次コイルの巻数100回の変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入力すると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

一次コイルの巻数200回、二次コイルの巻数100回の無損失変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入カすると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

起電力1.5 V、内部抵抗0.5Ωの直流電圧源に図のように負荷を接続するとき、負荷電流Iの増加に対する端子電圧Vの変化はどれか。

図の回路において1次電流I1が3A、変圧器の巻数比（n1/n2）が4であるとき、2次電流2は何Aか。

1: 0.75

2: 1.0

3: 3.0

4: 6.0

5: 12.0
