第33回国試午前61問の類似問題

国試第22回午前:第61問

論理式$ \left( A+B\right) -\overline {C}$を示す網かけ部分を有するベン図はどれか。

22AM61-0

国試第30回午後:第60問

論理式 A・B + B・C + C・A を表すベン図はどれか。

30PM60-0

国試第26回午前:第59問

円で表される集合A、B、Cがある。図の網かけ部分に対応する論理式はどれか。

26AM59-0

1: A・(B + C)

2: B・(A + C)

3: A + B・C

4: B + A・C

5: C + A・B

国試第21回午後:第33問

円で表される集合A、B、Cがある。図の網掛け部分に対応する論理式はどれか。

21PM33-0

1: $A\cdot \overline {B}\cdot C$

2: $A\cdot B\cdot C$

3: $A+\overline {B}\cdot C$

4: $A\cdot B+C$

5: $\overline {\left( A+B\right) }\cdot C$

国試第8回午後:第30問

論理式$\overline{\overline{A}+B}$に等しいのはどれか。

1: $A\cdot \overline {B}$

2: $\overline {A}\cdot B$

3: $\overline {A}\cdot \overline {B}$

4: $\overline {A}+B$

5: $A+\overline {B}$

国試第13回午後:第23問

論理式$\overline{A+\overline{B}}$に等しいのはどれか。

1: $ A\cdot\overline{B}$

2: $\overline{A}\cdot B$

3: $\overline{A}\cdot\overline{B}$

4: $\overline{A}+B$

5: $ A+\overline{B}$

国試第23回午後:第58問

論理演算$\overline {\left( A+B\right) }\cdot \left( \overline {A}+B\right) $に等しいのはどれか。

1: $\overline{A}$

2: $\overline{B}$

3: $\overline {A}\cdot B$

4: $A\cdot \overline {B}$

5: $\overline {A}\cdot \overline {B}$

国試第19回午後:第35問

円で表される集合A,B,Cがある。網掛け部分に対応する論理式はどれか。(情報処理工学)

19PM35-0

1: $\left(A+B\right)\bullet\overline{C}$

2: $ B\bullet\left(A+C\right)$

3: $ A\bullet{B}+B\bullet{C}$

4: $\overline{\left(A+B\right)}\bullet{C}$

5: $ B\bullet\overline{\left(A+C\right)}$

国試第31回午前:第62問

論理式 X=A・B+A・Cと等価な論理回路はどれか。

31AM62-0

国試第25回午前:第60問

論理式において、$ AB+A\overline {B}=1$となる条件はどれか。

1: A = 1

2: B = 1

3: A、Bによらない

4: A = 0、B = 1

5: A = 0、B = 0

国試第28回午前:第62問

集合A、Bの論理演算で図の網掛け部分を表すのはどれか。

28AM62-0

1: AND

2: OR

3: NOT

4: XOR

5: NOR

ME2第33回午前:第35問

論理式として、A・(B+C)に等しいのはどれか。

img11212-35-0

ME2第39回午前:第35問

論理式A⊕Bの真理値表として正しいのはどれか。 ただし、1を真とする。

img39781-35-0

国試第14回午後:第21問

論理式において$ \mathrm{AB}+\overline{\mathrm{AB}}=1$となる条件はどれか。

1: A=1

2: B=1

3: A、Bによらない

4: A=0、B=1

5: A=0、B=0

国試第20回午後:第29問

次の論理式を簡単化したものはどれか。$ X=\left(A+B\right)\bullet\left(\overline{A}+B\right)$(情報処理工学)

1: 1

2: A

3: B

4: A・B

5: $\overline{A}\bullet\overline{B}$

国試第36回午後:第57問

図の網掛け部分に対応する論理式はどれか。ただし、図中の網掛け部分は論理値の1を表す。

36157

国試第20回午後:第30問

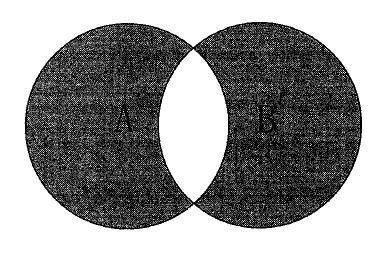

集合A、Bの論理演算で図の網掛け部分を表すのはどれか。(情報処理工学)

20PM30-0

1: AND

2: OR

3: NOT

4: Exclusive OR

5: NOR

ME2第28回午前:第31問

次の論理式で誤っているのはどれか。ただし、A+BはAとBの論理和、A・BはAとBの論理積、ĀはAの論理否定を表す。

img11202-31-0

1: 1

2: 2

3: 3

4: 4

5: 5

国試第17回午後:第20問

図の出力として正しいのはどれか。

17PM20-0

1: $X=\overline {A}\cdot \overline {B}+A\cdot B$

2: $X=\overline {A}\cdot B+A\cdot \overline {B}$

3: $X=\left( A+B\right) \cdot \left( A+\overline {B}\right) $

4: $X=\left( \overline {A}+B\right) \cdot \left( A+\overline {B}\right)$

5: $X=\overline {A}\cdot \left( A+B\right) +B\left( \overline {A}+\overline {B}\right)$

国試第23回午後:第53問

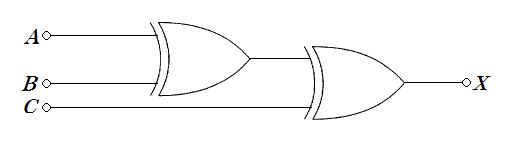

排他的論理和(exclusive OR)2素子からなる図の回路の出力Xが1になるのはどれか。

23PM53-0

1: A=0、 B=0、 C=0

2: A=0、 B=0、C=1

3: A=1、B=1、 C=0

4: A=1、B=0、 C=1

5: A=1、B=1、 C=1
