第36回国試午後57問の類似問題

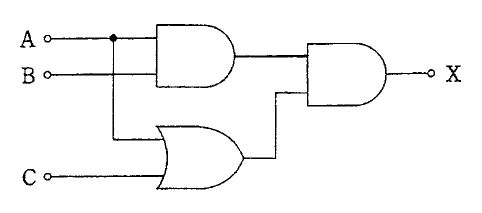

図の論理回路の X を示す論理式はどれか。

図の論理回路を論理式で表したのはどれか。

図の論理回路のXを示す論理式はどれか。（電子工学）

1: A・B

2: A・B十C

3: A十B・C

4: A十B十C

5: A・B・C

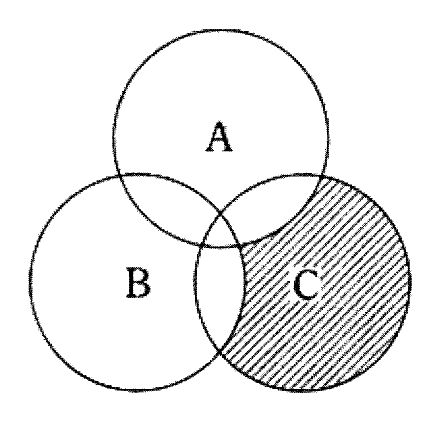

円で表される集合A、B、Cがある。図の網掛け部分に対応する論理式はどれか。

1: $A\cdot \overline {B}\cdot C$

2: $A\cdot B\cdot C$

3: $A+\overline {B}\cdot C$

4: $A\cdot B+C$

5: $\overline {\left( A+B\right) }\cdot C$

円で表される集合A，B，Cがある。網掛け部分に対応する論理式はどれか。（情報処理工学）

1: $\left(A+B\right)\bullet\overline{C}$

2: $ B\bullet\left(A+C\right)$

3: $ A\bullet{B}+B\bullet{C}$

4: $\overline{\left(A+B\right)}\bullet{C}$

5: $ B\bullet\overline{\left(A+C\right)}$

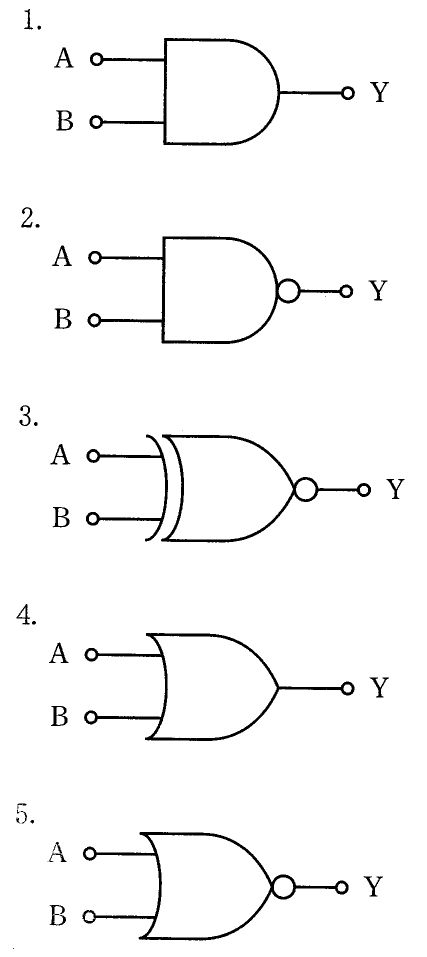

真理値表に対応する論理回路はどれか。

論理式 $A_{B}\left( \overline{B+C}\right)$ を表すベン図はどれか。 ただし、図中の網掛け部分が論理値の 1 を表す。

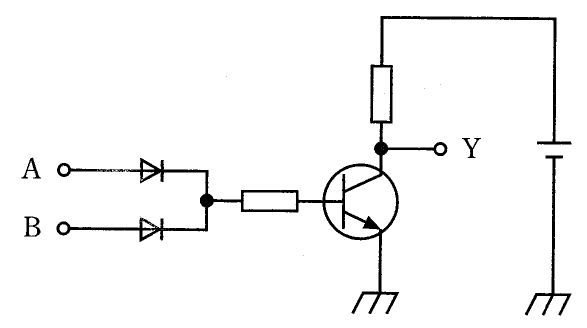

図に示した回路と同じ機能を持つ論理回路はどれか

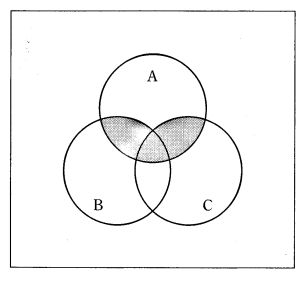

円で表される集合A、B、Cがある。図の網かけ部分に対応する論理式はどれか。

1: A・(B + C)

2: B・(A + C)

3: A + B・C

4: B + A・C

5: C + A・B

図の回路に対応する論理はどれか。ただし、スイッチオンを1、オフを0、出力E0は1Vを1、0Vを0とする。

1: AND

2: NAND

3: OR

4: NOR

5: Exclusive OR

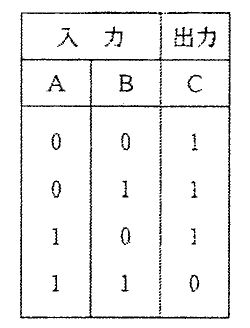

図の真理値表を表す論理演算はどれか

1: NOT

2: NAND

3: AND

4: OR

5: NOR

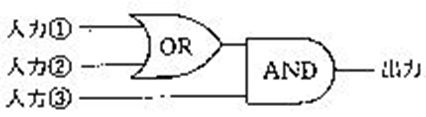

図の論理回路について正しいのはどれか。

1: 入力1が0のとき、出力は常に0である。

2: 入力2が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

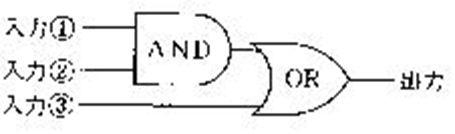

図の論理回路について正しいのはどれか。

1: 入力1が0のとき、出力は常に0である。

2: 入力1が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

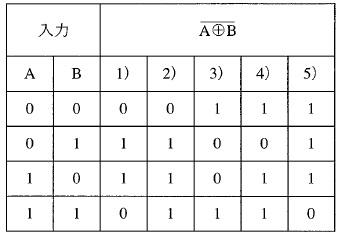

論理式A⊕Bの真理値表として正しいのはどれか。 ただし、1を真とする。

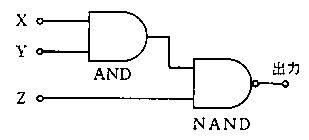

図に示す論理回路について正しいのはどれか。

a: 入力Xが1のとき、出力は常に1である。

b: 入力Xが0のとき、出力は常に0である。

c: 入力Zが1のとき、出力は常に0である。

d: 入力Zが0のとき、出力は常に1である。

e: 入力X、Y、Zがすべて1のとき、出力は0である。

1. a b　2. a e　3. b c　4. c d　5. d e

論理演算で正しいのはどれか。

a: $\overline{X+\overline{Y}}=\overline{X}+\overline{Y}$

b: $\overline{X+Y}=\overline{X}\bullet\overline{Y}$

c: $\left(X+Y\right)\bullet\left(\overline{X}+\overline{Y}\right)=X\overline{Y}+Y\overline{X} $

d: $ \overline{\overline{X}\bullY}=X\bullet\overline{Y} $

e: $\overline{\overline{X}\bullet\overline{Y}}=X\bullY$

1. a b　2. a e　3. b c　4. c d　5. d e

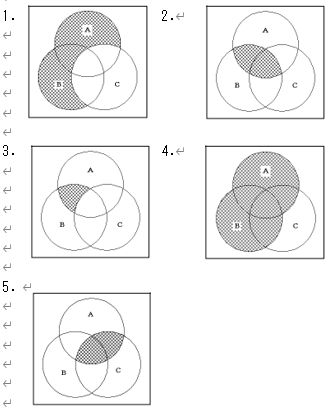

論理式$ \left( A+B\right) -\overline {C}$を示す網かけ部分を有するベン図はどれか。

論理演算について正しいのはどれか。

a: 0と1の論理積(AND)は1である。

b: 1と0の論理積(AND)は1である。

c: 0と0の論理和(OR)は0である。

d: 1と1の論理和(OR)は1である。

e: 0の否定(NOT)は0である。

1. a b　2. a e　3. b c　4. c d　5. d e

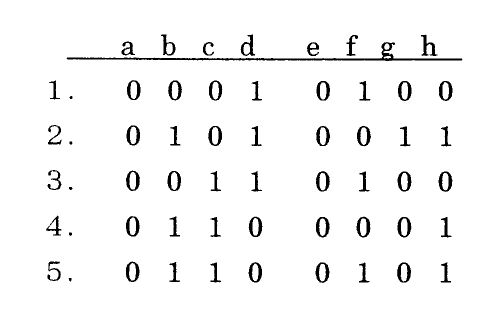

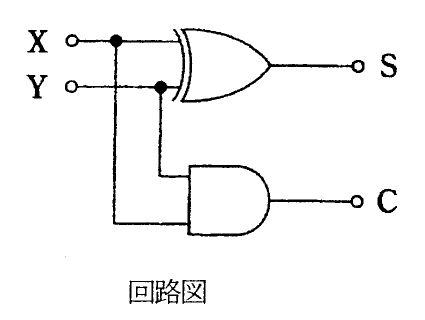

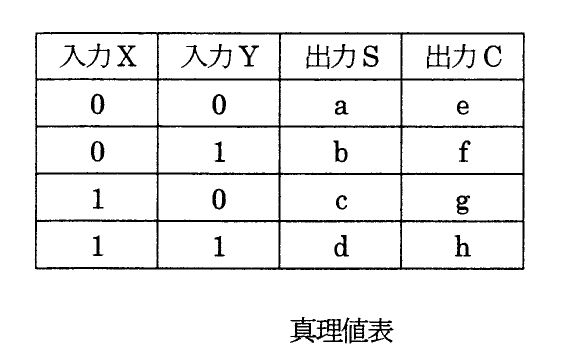

図に示す論理回路の真理値表で出力の組合せが正しいのはどれか。(情報処理工学)

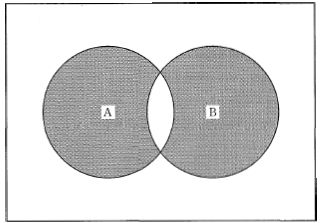

集合A、Bの論理演算で図の網掛け部分を表すのはどれか。

1: AND

2: OR

3: NOT

4: XOR

5: NOR
