第38回ME2午前21問の類似問題

長さ1km、半径1mm、抵抗率2×10-8Ωmの金属線がある。この金属線の電気抵抗[Ω]に最も近いのはどれか。

1: 1.6

2: 3.2

3: 6.4

4: 13

5: 25

長さ1km、半径1mm、抵抗率2 X 10-8 Ωmの金属線がある。この金属線の電気抵抗[Ω] に最も近いのはどれか。

1: 1.6

2: 3.2

3: 6.4

4: 13

5: 25

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

長さが等しい2本の円柱状導線A，Bがある。Aの導電率はBの導電率の1.25倍、Aの直径はBの直径の2倍とする。Aの抵抗値はBの抵抗値の何倍か。

1: 0.2

2: 0.4

3: 2.5

4: 5

5: 10

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

直径1mm、長さ20mの銅線の抵抗はおよそ何Ωか。ただし、銅の抵抗率を1.7×10－8Ω・m（1.7×10－2Ω・nm2/m）とする。

1: 0.66×10－3

2: 0.84×10－3

3: 1.1×10－3

4: 0.33

5: 0.43

直径1.6mmの銅線を使った保護接地線で、接地線抵抗を0.1Ω以下にするにはおよそ何m以下でなければならないか。ただし、銅の抵抗率を1.67×10－2Ω・mm2/mとする。

1: 192

2: 48

3: 12

4: 6

5: 2.5

断面積0.02mm2、長さ3mの銅線を30本ひねり合わせて保護接地線を作成した。この保護接地線の抵抗はおよそ何Ωか。ただし、銅線の抵抗率を1.6×10－8Ω・mとする。

1: 0.02

2: 0.04

3: 0.08

4: 0.16

5: 0.32

直経2mmで長さ1mの金属導体がある。　この導体の長さを変えずに直径を4mmにしたとき、抵抗値はもとの何倍か。

1: 0.25

2: 0.5

3: 1

4: 2

5: 4

断面積S、長さL、導電率σである金属棒の抵抗を表す式はどれか。

1: L/σS

2: Lσ/S

3: LS/σ

4: σS/L

5: σ/SL

直径4mmで長･さ1mの金属導体がある。この導体の長さを変えずに直径を2mmにしたとき、抵抗値はもとの何倍か。

1: $1/4$

2: $1/2$

3: 1

4: 2

5: 4

等電位接地で用いる導線の抵抗値（Ω）はどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

等電位接地で用いる導線の抵抗値（Ω）はどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

図のように真空中で、2本の平行な無限に長い線状導線1，2に大きさが等しく、反対方向にI[A]の電流が流れているとき、P点での磁界[T]はどれか。ただし、P点は各導線から等しくr［m］離れている。また、μ0は真空の透磁率である。（電気工学）

1: 0

2: $\frac{\mu_0I}{4\pi{r}}$

3: $\frac{\mu_0I}{2\pi{r}}$

4: $\frac{\mu_0I}{\pi{r}}$

5: $\frac{{2\mu}_0I}{\pi{r}}$

断面積S、長さlの導体の長さ方向に一定電圧が加えられているとき正しいのはどれか。

a: 導体の抵抗はSとlの積に比例する。

b: 導体の抵抗はlに比例してSに反比例する。

c: 1が2倍になると流れる電流は0.5倍になる。

d: Sが2倍になると流れる電流は4倍になる。

e: Sが小さくなると電流によって発生する熱は増加する。

1. a b　2. a e　3. b c　4. c d　5. d e

一様な磁界の中に8Aの電流が流れている直線状の導線がある。この導線1m辺りに作用する力はどれか。ただし、磁束密度は0.5T、磁界と電流の間の角度は30度とする。

1: 0.5 N

2: 0.9 N

3: 2.0 N

4: 3.4 N

5: 4.0 N

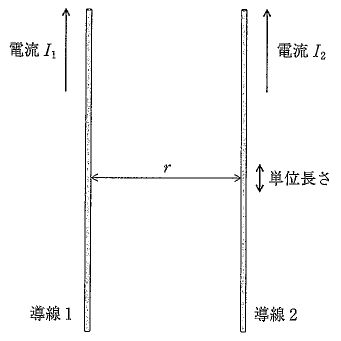

図のように真空中で、r離れた無限に長い平行導線1、2に、大きさが等しい電流I1、I2が同じ方向に流れているとき、正しいのはどれか。ただし、I1が導線2につくる磁束密度をB1、I2が導線1につくる磁束密度をB2、導線2の単位長さにかかる力をF2とする。

1: 磁束密度B1電流I1に反比例する。

2: 電流I1と磁束密度B1との向きは逆方向となる。

3: 導線1導線2の間には引力が働く。

4: 力F2は導線間の距離rに比例する。

5: 磁束密度B1と磁束密度B2の向きは同方向となる。

誤っているのはどれか。

1: 金属棒の抵抗は断面積に反比例する。

2: 金属棒の抵抗は金属の抵抗率に比例する。

3: 抵抗率の単位として［Ω・m］が使われる。

4: 導電率は抵抗率の逆数である。

5: 導電率の単位として［S］が使われる。

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55

半径r、長さLのパイプ（管路）に粘性率μのニュートン流体を流した。流れのレイノルズ数を100としたとき、誤っているのはどれか。

1: 流体の速度は管内のどの部分でもほぼ等しい。

2: 管路の抵抗はrの4乗に反比例する。

3: 管路の抵抗はμに反比例する。

4: 管路の抵抗はLに比例する。

5: 管内の流れは層流である。
