信号対雑音比(S/N)を向上させるために、不規則雑音を含む繰り返し信号を100回加算平均した。結果に含まれる雑音の振幅はもとの何倍になるか。
1: 0.01
2: 0.02
3: 0.1
4: 1
5: 10
心電計の入力に、心電図信号に比べて1000倍の電圧振幅を持つ同相のハムノイズが混入した。機器の同相弁別比が60dBである場合、ノイズの出力は心電図出力に比べて何倍になるか。
1: 1/10
2: 1/5
3: 1/2
5: 2
演算増幅器について正しいのはどれか。
a: 一般に出力インピーダンスが高い。
b: 電圧利得が非常に高いので、一般に負帰還をかけて使用する。
c: 直流から交流信号まで増幅することができる。
d: アナログ信号は増幅できるが、ディジタル信号を扱う回路には使用できない。
e: 演算増幅器を用いてインピーダンス変換回路をつくるのは難しい。
1. a b 2. a e 3. b c 4. c d 5. d e
図の回路は、電圧増幅度 26 dB、入力抵抗 100 kΩ の増幅回路である。抵抗 R1と R2 の組合せはどれか。ただし、Aは理想演算増幅器で、log10 2 = 0.3 とする。
1: R1 = 5 kΩ、 R2 = 100 kΩ
2: R1 = 100 kΩ、 R2 = 1 MΩ
3: R1 = 100 kΩ、 R2 = 2 MΩ
4: R1 = 200 kΩ、 R2 = 4 MΩ
5: R1 = 200 kΩ、 R2 = 6 MΩ
図の電圧増幅回路について正しいのはどれか。ただし、オペアンプは理想的なものとする。
a: 反転増幅回路である。
b: 電圧利得は20dBである。
c: 負帰還が用いられている。
d: a-b間の電圧は入力電圧に等しい。
e: 入力インピーダンスは11kΩである。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
脳波計の補助出力端子に50μVの入力信号が1Vに増幅されて出力されるとき、増幅度は何dBか。ただし、log102=0.3とする。
1: 40
2: 46
3: 80
4: 86
5: 100
差動増幅器の入力端子間に0.1mVを入力したとき、1.0Vの出力が得られた。この入力端子を短絡し、入力端子とアースとの間に100mVを入力したとき、1.0Vの出力が得られた。この差動増幅器のCMRR（同相除去比）はどれか。
1: 40dB
2: 60 dB
3: 80 dB
4: 100 dB
5: 120dB
図の回路について正しいのはどれか。ただし、Aは理想演算増幅器である。
a: 入力インピーダンスは無限大である。
b: 電圧増幅度は0 dBである。
c: 入力電圧viと出力電圧voは逆位相である。
d: 正帰還が用いられている。
e: インピーダンス変換の働きをする。
図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。
1: -0.1
2: -1
3: -10
4: -20
5: ?100
図の回路について正しいのはどれか。ただし、A は理想演算増幅器とする。
a: 遮断周波数は5Hzである。
b: 通過域の増幅度は20dBである。
c: 遮断周波数ではViとVoの位相差はゼロである。
d: 入カインピーダンスは10kΩである。
e: 直流は通過域に含まれる。
生体用増幅器の性能として望ましいのはどれか。
1: 入力インピーダンスが小さい。
2: 同相弁別比が小さい。
3: 信号対雑音比(S/N)が小さい。
4: 入力換算雑音が小さい。
5: 電源電圧変動の影響が大きい。
生体電気信号増幅器に求められる条件はどれか。
a: 入力インピーダンスが小さい。
b: 同相弁別比が小さい。
c: 入力オフセット電圧が大きい。
d: 入力換算雑音が小さい。
e: 温度ドリフトが小さい。
正しいのはどれか。
a: 差動増幅器では逆相で入った信号成分は打ち消されて出力に現れない。
b: 演算増幅器に正帰環をかけると一般に安定となる。
c: 演算増幅器は通常、負帰環をかけて使用される。
d: 演算増幅器に負帰環をかけると、ひずみが減少する。
e: 生体電気計測用増幅器には入力インピーダンスの高い回路が多く用いられる。
信号対雑音比（S/N）を向上させるために、不規則雑音を含む繰り返し信号を100回加算平均した。 結果に含まれる雑音の振幅はもとの何倍になるか。
脳波計の性能点検をした。基準を満たしていないのはどれか。
1: 入力換算雑音は10μVppであった。
2: 入力インピーダンスは10MΩであった。
3: 同相弁別比は100dBであった。
4: 低域遮断周波数は0.5Hzであった。
5: 最大感度は5mm/10μVであった。
生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。
a: 大きさは入力信号の周波数に依存する。
b: 電極接触インピーダンスよりも十分大きくする。
c: 入力電圧と入力電流の波形から位相特性がわかる。
d: 単位にはデシベルを用いる。
e: 入力部に電界効果トランジスタを使うと小さくなる。
信号電圧が2V、SN比が66 dB である電子回路の雑音電圧[mV]はどれか。ただし、log10 2 ＝0.3とする。
1: 1
2: 2
3: 10
4: 20
a: 2進法の0101は10進法の9を表す。
b: 入力がX=0、Y=0のOR回路の出力は1である。
c: 入力がX=1、Y=0のNAND回路の出力は1である。
d: 100倍の電圧増幅度をデシベル単位で表すと40dBである。
e: 1000倍の電力増幅度をデシベル単位で表すと100dBである。

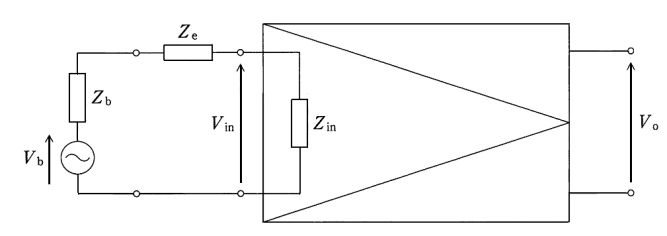

信号源の電圧Vbを図の増幅回路(増幅度K)で計測するとき、出力VO ≒ KVbとなる条件はどれか。ただし、増幅回路の入力インピーダンスをZin、信号源の内部インピーダンスをZb、リード線のインピーダンスをZeとする。
1: Zin = Zb
2: Zin ≫ (Zb + Ze)
3: Zin ≪ (Zb + Ze)
4: Zin = Ze
5: Zin = 0
生体電気計測用増幅器に差動増幅器を用いる主な目的はどれか。
1: 入力インピーダンスを大きくする。
2: 生体への電気的安全性を向上させる。
3: 入力換算雜音を小さくする。
4: 商用交流雑音を除去する。
5: 大きな増幅度を得る。
