図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV = 10MΩ、電流計の内部抵抗Ra ＝ 10Ωとし、電圧源Eの内部抵抗は無視する。
1: 0.1
2: 0.2
3: 1
4: 2
5: 10

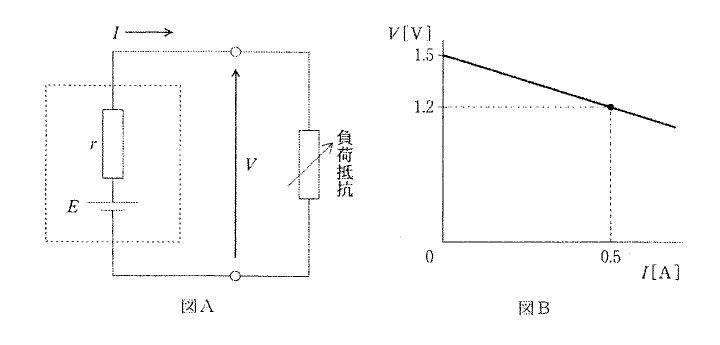

図Aの回路における端子電圧Vと電流Iの関係を図Bに示す。この電池に2.5Ωの負荷抵抗を接続したとき、電流 I [A]はどれか。ただし、図Aの点線内は電池の等価回路である。
1: 0.3
2: 0.4
3: 0.5
4: 0.6
5: 0.7
図は内部抵抗、起電力9.0Vの電池に、48Ωの負荷抵抗を接続した回路である。抵抗の端子間電圧が8.0Vのとき、内部抵抗[Ω]はどれか。
1: 1
2: 2
3: 3.5
4: 5
5: 6
図の回路でR2を流れる電流は0.4Aである。電源電圧Eはどれか。
1: 1.0 V
2: 1.6 V
3: 2.0 V
4: 2.4 V
5: 3.0 V
図のような直列回路において3Ωの抵抗に流れる電流が1Aである。この回路の電源電圧Eの値はどれか。（電気工学）
1: 12V
2: 14V
3: 16V
4: 18V
5: 20V

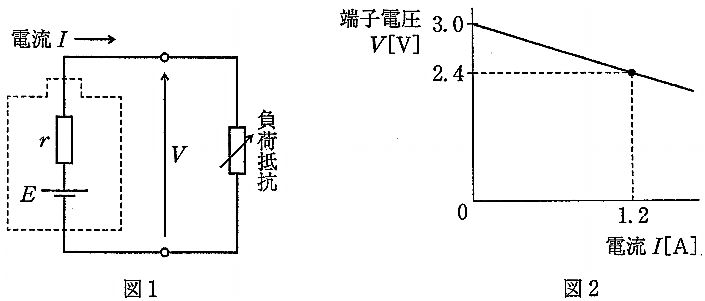

図1 の回路における端子電圧V と電流I の関係を図2 に示す。この電池の両端子を短絡したとき（負荷抵抗= 0 ）、電流I［A］はどれか。ただし、図1 の点線内は電池の等価回路である。
1: 0
2: 1.5
3: 2
4: 3
起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。
1: E/(2r)
2: 3E/(4r)
3: 9E/(10r)
4: E/r
5: 3E/(2r)
図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）
1: 45
2: 48
3: 50
4: 52
5: 55

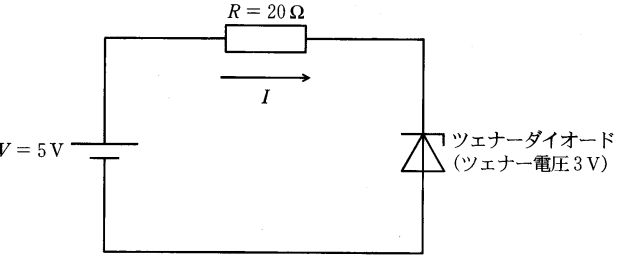

図のツェナーダイオード(ツェナー電圧3V)を用いた回路で抵抗Rに流れる電流I [mA]はどれか。
2: 100
3: 150
4: 250
5: 400
図1は電池に負荷抵抗を接続した回路である。この回路の端子電圧Vと電流Iの関係を図2に示す。端子電圧Vが2.7Vのときの負荷抵抗の値 [Ω] はどれか。ただし、図1の点線内は電池の等価回路である。
1: 3.6
2: 4.2
3: 4.8
4: 5.4
図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。
2: 0.5
図Aの電池の等価回路における端子電圧Vと電流Iの関係を図Bに示す。電池の内部抵抗j [Ω］はどれか。（医用電気電子工学）
2: 0.6
3: 1.2
4: 2.4
5: 3
図の回路の抵抗で消費される電力はどれか。
1: 408W
2: 800W
3: 1000W
4: 1250W
5: 1667W
図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。
1: 3V
2: 5V
3: 7V
4: 9V
5: 11V
図の回路で電流計の指示が0となる抵抗Rの値はどれか。
1: 5Ω
2: 10Ω
3: 20Ω
4: 40Ω
5: 50Ω
起電力1.5V、内部抵抗1.0Ωの電池を5個並列に接続した電源に1.0Ωの負荷抵抗をつないだとき、負荷抵抗に流れる電流値[A]はどれか。
1: 0.5
2: 0.75
4: 1.25
5: 1.5

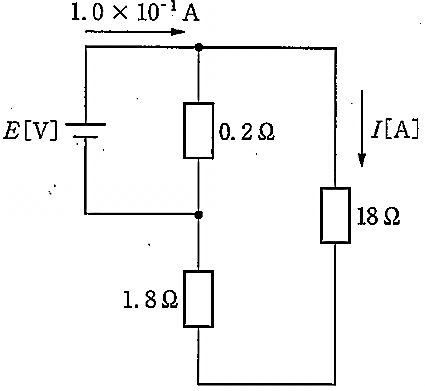

図の回路において、18Ω の抵抗に流れる電流 I [A] はどれか。
1: $1.0 × 10^{-3}$
2: $9.0 × 10^{-3}$
3: $1.0 × 10^{-2}$
4: $9.0 × 10^{-2}$
5: $1.0 × 10^{-1}$

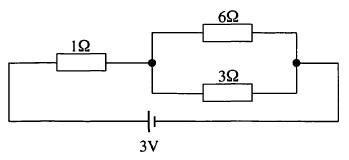

図の回路で3Ωの抵抗に流れる電流は何Aか。
1: 1/3
2: 2/3
3: 3/4
4: 1
5: 3/2

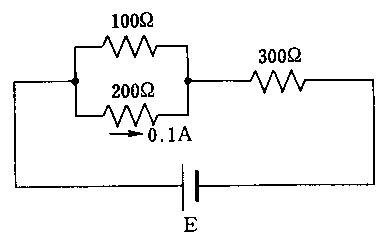

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。
1: 20
2: 50
3: 70
4: 90
5: 110
図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。
3: 0.3
4: 0.4
5: 0.5
