第35回国試午前53問の類似問題

図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の回路は、電圧増幅度 26 dB、入力抵抗 100 kΩ の増幅回路である。抵抗 R1と R2 の組合せはどれか。ただし、Aは理想演算増幅器で、log10 2 = 0.3 とする。

1: R1 = 5 kΩ、 R2 = 100 kΩ

2: R1 = 100 kΩ、 R2 = 1 MΩ

3: R1 = 100 kΩ、 R2 = 2 MΩ

4: R1 = 200 kΩ、 R2 = 4 MΩ

5: R1 = 200 kΩ、 R2 = 6 MΩ

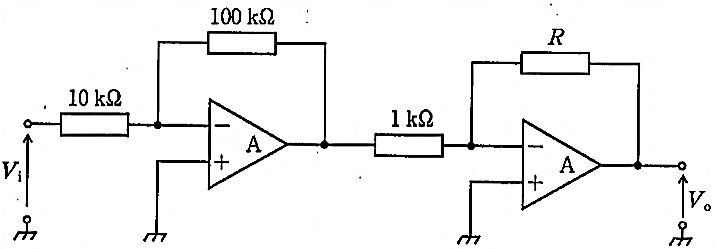

図の増幅回路全体の増幅度は54dB である。抵抗R[kΩ] はどれか。ただし、Aは理想演算増幅器とし、log102を0.3とする。

1: 5

2: 10

3: 50

4: 100

5: 500

図の回路で10kΩの抵抗に流れる電流が0.2mAのとき、抵抗Rの大きさは何kΩか。ただし、オペアンプは理想オペアンプとする。

1: 1

2: 2

3: 4

4: 5

5: 10

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

図の回路全体の増幅度は26dBである。抵抗値R［kX］はどれか。ただし、Aは理想演算増幅器とし、log102=0．3とする。

1: 5

2: 16

3: 20

4: 30

5: 100

図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。

1: 2

2: 4

3: 6

4: 8

5: 10

図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。

1: 1/4

2: 1/2

3: 1

4: 2

5: 4

図の回路で出力電圧V0はどれか。ただし、入力電圧V1＝+0.1V、V2＝+0.3V、Aは理想演算増幅器とする。（電子工学）

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

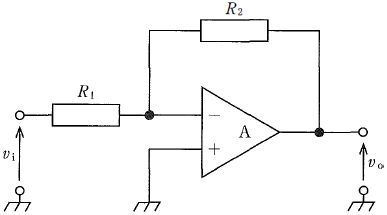

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

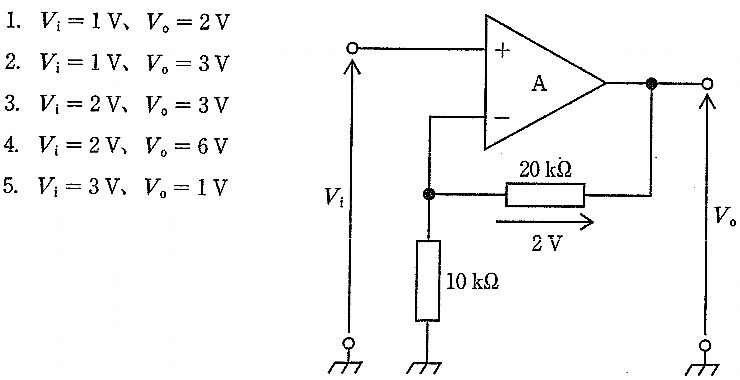

図の回路で20 kΩ の抵抗にかかる電圧が2 V のとき、Vi とVo の値で正しいのはどれか。ただし、A は理想演算増幅器とする。

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路でRを流れる電流が0.1mAであるとき、Rは何kΩか。ただし、オペアンプは理想オペアンプとする。

1: 0.1

2: 1.0

3: 2.0

4: 5.0

5: 10.0

図の回路において出力電圧Voはどれか。ただし、入力電圧V1＝20mV、V2＝10mV、Aは理想演算増幅器とする。

1: 100V

2: 10V

3: 1V

4: 0V

5: -1V

理想オペアンプで構成した図の回路で、30kΩの抵抗を流れる電流を0.3mAにしたい。Rは何kΩにすべきか。

1: 18

2: 9

3: 1

4: 0.3

5: 0.1

図の回路で2kΩの抵抗に流れる電流はどれか。ただし、Aは理想演算増幅器とする。

1: 1mA

2: 2mA

3: 3mA

4: 4mA

5: 6mA

図の回路について正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 遮断周波数は5Hzである。

b: 通過域の増幅度は20dBである。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは10kΩである。

e: 直流は通過域に含まれる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55
