第30回国試午前80問の類似問題

図のように500mlの輸液ボトルAがかかっている。これにさらに1000mlのボトルBをかけるとX点で支持する力のモーメントはおおよそ何倍になるか。ただし、両ボトルの容器自身の重さとボトルをかける横棒の重きとは無視できる。

1: 1.5倍

2: 2倍

3: 4倍

4: 5倍

5: 8倍

0.5kg の輸液ボトルを点滴スタンドの金具に吊るしたとき、正しいのはどれが。

a: ボトルと金具に働く力の大きさは同じである。

b: ボトルに働く力の大きさは0.5×9.8Nである。

c: ボトルと金具に働く力の和(合力)の大きさは0.5×9.8×2Nである。

d: ボトルと金具に働く力の向きは同じである。

e: ボトルには重力方向の力が働く。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のように長さ60cmの棒ABのA端に3本、B端に2本の500g点滴ボトルが吊るされている。棒を水平に保持するためには、A端からどの位置（x）で支持すればよいか。

1: 15cm

2: 24cm

3: 30cm

4: 36cm

5: 45cm

丸棒がA点でピン支持されている。棒のC、D点にそれぞれ下向きに10N、20Nの力が加わっているとき、棒を水平に保持するためにB点に上向きに加える力Fはどれか。ただし、丸棒の重さは無視できる。

1: 50N

2: 100N

3: 200N

4: 300N

5: 500N

図のように太さの違うU字形の器に水を入れ、その水を閉じ込めるようにAとBの2つのピストンをつける。Aに力を加えてBに載せた物体を持ち上げるとき、必要となる最小限の力の大きさF[N]に最も近いのはどれか。ただし、ピストンの質量や摩擦抵抗は無視できるものとする。

1: 2.5

2: 10

3: 25

4: 100

5: 400

質量1.0 kg の剛体の棒が自由に回る継手を介して壁に取り付けられている。継手から0.30 m の所に質量1.0 kg の物体を置いた。棒が水平で動かないとき、継手から0.050 m の所に取り付けたひもが鉛直方向に引っ張るおよその力F［N］はどれか。ただし、棒の重心の位置は継手から0.15 m の所である。

1: 2

2: 5

3: 10

4: 20

5: 88

動摩擦係数0.2の水平な床に質量4、6、10kgの箱A、B、Cを図のようにならべて置き、水平に60Nの力で箱Aを押して動かしているときに箱Cのおよその加速度[m/s2]はどれか。ただし、カを作用する前の加速度は0である。

1: 0.2

2: 1

3: 2

4: 3

5: 6

30度の摩擦のない斜面にある質量1kgの箱を水平方向から図のように保持するのに必要な力Fは約何Nか。ただし、重力加速度は9.8m/s2とする。

1: 0.5

2: 1

3: 1.7

4: 4.9

5: 5.6

図のように質量500gのおもりを保持するための力Fはどれか。ただし、重力の加速度を9.8m/s2とし、A点での摩擦は考えない。

1: 4900N

2: 500N

3: 9.8N

4: 4.9N

5: 0.5N

長さ1.0mの質量を無視できる棒がある。棒の中点を支点(回転軸)としで、鉛直面内で自由に回転できるようにした。図のように、棒の片端に質量100gの重りを取りつけ、棒を水平面から60°傾けたときに、棒に働く回転モーメントのおよその大きさ[Nm]はどれか。

1: 0.025

2: 0.05

3: 0.1

4: 0.25

5: 0.5

図に示すように摩擦のある水平面上に一直線状に置かれた物体A、B、Cに対して、Aの一端を一定の水平力で押すとき、誤っているのはどれか。

a: AがBを押す力とBがAを押す力とは同じ大きさである。

b: BがCを押す力とCがBを押す力とは同じ大きさである。

c: AがAを押す力とBがCを押す力とは同じ大きさである。

d: AがBを押す力はBがAを押す力より大きい。

e: AがBを押す力はBがCを押す力より大きい。

1. a b　2. a e　3. b c　4. c d　5. d e

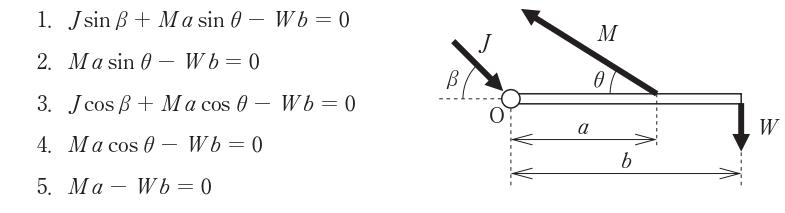

回転中心 O で支えられた剛体の棒に図のような荷重が働き、棒は静止している。O 点まわりのモーメントのつり合いを表す式はどれか。

図のように点0に固定した長さLの軽い糸につけた小球をAの位置から静かに放したとき、小球が最下点Bを通るときの速さはどれか。ただし、gは重力加速度である。

1: $ gL\left( 1-\sin \theta \right)$

2: $ \sqrt {gL\left( 1-\sin \theta \right)$

3: $ \sqrt {2gL\left( 1-\cos \theta \right) }$

4: $ 2gL\left( 1-\cos \theta \right) $

5: $ \frac {1}{2}gL\left( 1-\sin \theta \right) $

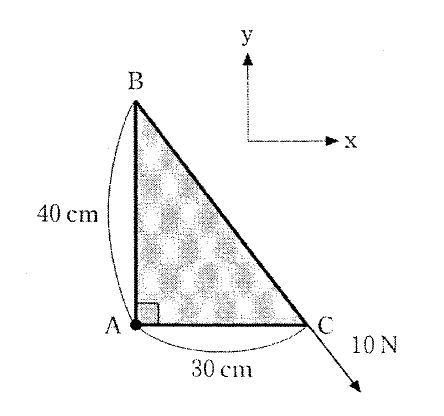

質量が無視できる直角三角形の板が、図のように頂点Aを中心として抵抗なく回転可能である。頂点Cには辺BCと平行な方向に10 Nの力が作用している。板が回転しないために頂点Bに加える力はどれか。　ただし、x軸は辺AC、y軸は辺ABに平行とし、矢印方向を正とする。（医用機械工学）

1: x軸の正方向に6N

2: x軸の負方向に6N

3: x軸の負方向に8N

4: y軸の正方向に6N

5: y軸の負方向に8N

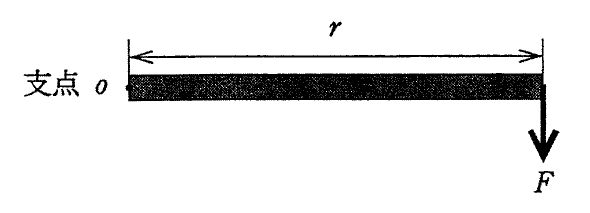

図に示す棒に垂直な力Fがかかるとき、支点0まわりの力のモーメントで正しいのはどれか。（医用機械工学）

1: $\frac{1}{2}rF$

2: $ rF$

3: $2rF$

4: $r^2F$

5: $2r^2F$

質量 50 kg の物体が秒速 10 m で動いている。この物体に一定の大きさの 制動力を加え続けると 25 m 移動したところで停止した。制動力の大きさ［N］はど れか。 ただし、制動力以外に運動を妨げる効果は無視できるものとする。

1: 1

2: 2

3: 20

4: 100

5: 200

20滴で1mLの輸液セットを使用し、輸液ポンプを用いて30mL/hの流量で輸液を行っている。点滴筒内を滴下する液滴は1分間に何滴か。

1: 5

2: 10

3: 15

4: 20

5: 25

20滴1mLの輸液セットを使用し、輸液ポンプを用いて15mL/hの流量で輸液を行っている。点滴筒内を滴下する液滴は1分間に何滴となるか。

1: 5

2: 10

3: 15

4: 20

5: 25

20滴が1mLに相当する輸液セットを用い、120mL/hの速度で点滴する輸液ポンプがある。点滴チャンバ内の1分間あたりの滴下数はいくらか。

1: 20

2: 40

3: 60

4: 80

5: 120

図のように固定された直径1mの軸にかかるﾄﾙｸはどれか。ただし、おもりの質量は1kg、重力加速度は9.8m/s2、糸の質量は無視できるものとする。（医用機械工学）

1: 0.5 Nm

2: 1.0 Nm

3: 2.0 Nm

4: 4.9 Nm

5: 9.8 Nm
