第19回国試午後74問の類似問題

国試第14回午後:第74問

図の円管内を液体が流れる場合、内径20mmの断面Aでの平均速度が5cm/sのとき、内径10mmのBの断面におけるおおよその平均速度vはどれか。

14PM74-0

1: 5cm/s

2: 8cm/s

3: 10cm/s

4: 15cm/s

5: 20cm/s

国試第23回午後:第81問

図のように内径が変化する管内に理想流体が流れるときAB間の圧力差に比例するのはどれか。ただし、A、Bにおける流速を、とする。

23PM81-0

1: $v_A$

2: $v_B$

3: $v_A-v_B$

4: $v_A^2$

5: $(v_A-v_B)^2$

国試第24回午前:第82問

内直径10mmの円管の中を動粘度4×10-6㎡/sの流体が速度1m/sで流れているときのレイノルズ数はどれか。ただし、動粘度は(粘度)/(密度)である。(医用機械工学)

1: 40

2: 250

3: 400

4: 2500

5: 4000

国試第27回午前:第82問

粘性率4×10^-3Pa・Sの流体が内径3mmの直円管内を平均速度12 cm/Sで流れている。粘性率1×10^-3Pa・Sの流体を内径9mmの直円管内に流したときに、相似(レイノルズ数が同じ)になる平均速度[cm/S]はどれか。ただし、流体の密度はすべて等しいとする。

1: 0.25

2: 1

3: 9

4: 16

5: 144

国試第9回午後:第74問

粘性率$1×10^{-3}Pa・s$の粘性流体が内径1cmのまっすぐな円筒管内を流速10cm/sで流れている。これと相似な流れはどれか。ただし、流体の密度はすべて等しいとする。

1: 粘性率$1×10^{-3}Pa・s$,管内径2cm,流速20cm/s

2: 粘性率$1×10^{-3}Pa・s$,管内径0.5cm,流速5cm/s

3: 粘性率$2×10^{-3}Pa・s$,管内径0.5cm,流速10cm/s

4: 粘性率$2×10^{-3}Pa・s$,管内径1cm,流速20cm/s

5: 粘性率$2×10^{-3}Pa・s$,管内径2cm,流速20cm/s

ME2第31回午前:第25問

ある断面積をもつ1本の円筒管の両端に圧力差を与えて流体を流した。次に、はじめの1/10の断面積の円筒管を10本並列にし、同じ圧力差で流体を流した。そのときの流量は、はじめの状態の何倍になるか。ただし、管内の流れは層流とする。

1: 1/10

2: 1/√10

3: 1

4: √10

5: 10

国試第18回午後:第74問

図のように内径が変化する管に水銀マノメータをつないだ。水銀の液面差hについて正しいのはどれか。ただし、管の太い部分と細い部分の静圧をP1、P2、流速をV1、V2とする。(医用機械工学)

18PM74-0

1: P1 - P2 に比例する。

2: P2に反比例する。

3: V1-V2に比例する。

4: V1 に比例する。

5: V2 に反比例する。

国試第28回午前:第82問

内部の直径 20mm のまっすぐな血管内を粘性係数 0. 004 Pa・s の血液が平均流速 0.2 m/s で流れている。この流れのレイノルズ数はどれか。ただし、血液の密度は1×103 kg/m3 とする。

1: 1

2: 20

3: 500

4: 1000

5: 5000

国試第36回午前:第81問

内直径10mmの円管の中を動粘度4#10-6m2/sの流体が速度1m/sで流れているときのレイノルズ数はどれか。ただし、動粘度は、粘度/密度である。

1: 40

2: 250

3: 400

4: 2500

5: 4000

国試第21回午後:第74問

図のように断面積が半分になる流路がある。断面Aから断面Bに流れるときAと比較したBでの流速と静圧で正しいのはどれか。

21PM74-0

1: 流速は遅く、静圧は高くなる。

2: 流速は遅く、静圧は低くなる。

3: 流速は速く、静圧は高くなる。

4: 流速は速く、静圧は低くなる。

5: 流速は早くなり、静圧は変化しない。

国試第20回午後:第75問

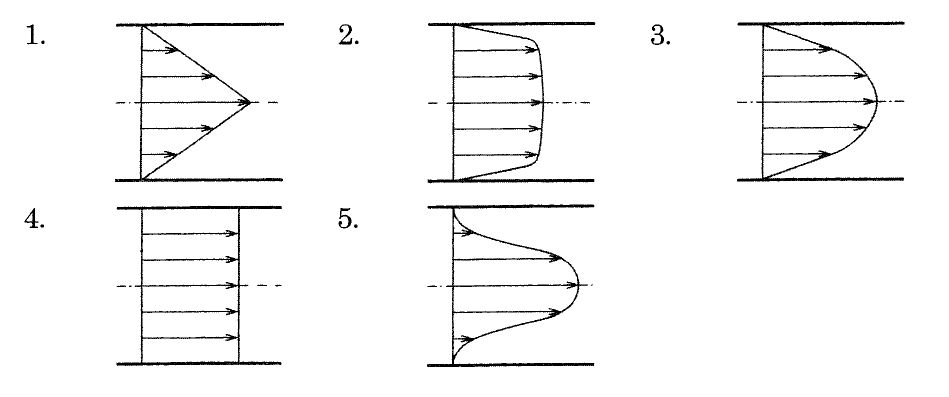

円管内をニュートン流体が層流を保ちながら左から右に流れている。この場合の流速分布はどれか。(医用機械工学)

20PM75-0

国試第34回午前:第82問

円管の中を粘性流体が層流で流れている。同じレイノルズ数になるのはどれか。

a: 平均流速 0.5 倍、円管の長さ 2 倍

b: 粘性率 2 倍、円管の長さ 0.5 倍

c: 平均流速 2 倍、円管の内径 2 倍

d: 平均流速 0.25 倍、円管の内径 4 倍

e: 粘性率 2 倍、円管の内径 2 倍

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第38回午前:第40問

ある円筒管の両端に圧力差を与えて流体を流す場合と比べて、この円筒管の1/1000の断面積を持つ細い管を1000本並列にして同じ圧力差で流体を流す場合、流量は何倍になるか。ただし、太いほうの円筒管内の流れは層流とする。

1: 1

2: 1/10

3: 1/100

4: 1/1000

5: 1/10000

国試第29回午後:第82問

半径rの水平でまっすぐな円管内を粘性率nの液体が流れている。長さL離れた2点間の圧力差がΔPである場合、管内の流量Qを示す式はどれか。ただし、管内の流れは層流である。

1: $\frac {\pi r^{2}\mu \Delta P}{8L}$

2: $\frac {\pi r^{3}\Delta P}{8\mu L}$

3: $\frac {\pi r^{3}\mu \Delta P}{8L}$

4: $\frac {\pi r^{4}\Delta P}{8\mu L}$

5: $\frac {\pi r^{4}\mu \Delta P}{8L}$

国試第22回午前:第82問

半径R、長さLの円管内を粘性率μの液体が流量Qで流れている。流れが定常な層流のとき、管の上流と下流の圧力差はどれか。

1: $ \frac {\pi R^{2}Q}{8\mu L}$

2: $ \frac {\pi R^{3}Q}{8\mu L}$

3: $ \frac {8\mu LQ}{\pi R^{4}}$

4: $ \frac {128\mu LQ}{\pi R^{3}}$

5: $ \frac {128\mu LQ}{\pi R^{4}}$

国試第33回午後:第82問

半径 R、長さ L の円管内を粘性率 n の液体が流量 Q で流れている。流れが定常な層流のとき、管の上流と下流の圧力差はどれか。

33-PM-82

国試第31回午後:第82問

図のように水平に置かれた絞りのあるパイプに流体が流れている。絞りの前のパイプの断面積をA1、絞りの後のパイプの断面積をA2とする。絞りの前後の圧力差P1一P2を表す式はどれか。ただし、流体の密度をρ(一定)、絞りの前の流速をv1とし、完全流体が定常流で流れているとする。

31PM82-0

1: $ \frac {1}{2}\rho v^{2}_{1}\left( \frac {A^{2}_{1}}{A^{2}_{2}}-1\right) $

2: $ \frac {1}{2}\rho v^{2}_{1}\left( 1-\frac {A^{2}_{1}}{A^{2}_{2}}\right) $

3: $ \frac {1}{2}\rho v^{2}_{1}\left( \frac {A_{1}}{A_{2}}-1\right) $

4: $ \frac {1}{2}\rho v^{2}_{1}\left( 1-\frac {A_{1}}{A_{2}}\right) $

5: $ \frac {1}{2}\rho v^{2}_{1}\left( \frac {A^{2}_{1}}{A^{2}_{2}}\right) $

国試第4回午前:第53問

流体の運動について正しいのはどれか。

a: 円管内の定常流では平均流速と円管断面積との積は場所によらず一定である。

b: 粘性率がずり速度によって変化する流体をニュートン流体という。

c: 臨界レイノルズ数を超えると粘性率はゼロとなる。

d: ベルヌーイの定理によれば動圧と静圧との和が流速に比例する。

e: 粘性率が零の完全流体では流体が流れても力学的エネルギーは消費されない。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第31回午前:第83問

図のように1本の管から2本の管が分岐して内部に非圧縮性流体が流れて いるときに成り立つ式はどれか。ただし、pを圧力、vを流速、Qを流量とし、全ての管の断面積は等しいとする。

31AM83-0

a: $ P_{1}=P_{2}+P_{3}$

b: $ v_{1}=v_{2}+v_{3}$

c: $ Q_{1}=Q_{2}+Q_{3}$

d: $ v^{2}_{1}=v^{2}_{2}+v^{2}_{3}$

e: $ Q^{2}_{1}=Q^{2}_{2}+Q^{2}_{3}$

1. a b 2. a e 3. b c 4. c d 5. d e

国試第2回午前:第52問

剛体円管内の流れについて誤っているのはどれか。

1: 流線が時間的に変化しない流れを定常流という。

2: 管の両端の圧力差が一定のとき、流体の粘性率が高くなると流量は増加する。

3: 管の長さが長くなると流れの抵抗は増加する。

4: レイノルズ数は無次元数である。

5: レイノルズ数が100であるとき、流れは層流である。
