第13回国試午後10問の類似問題

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。

コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 2F(ファラッド)のコンデンサの両極板にそれぞれ±2Cの電荷が蓄えられているとき、電圧は1Vである。

3: 2Fのコンデンサの電圧が2Vであるとき、両極板に蓄えられている電荷は±2Cである。

4: 正弦波交流電圧を印加しているとき、電圧を2倍にすると流れる電流は1/2になる。

5: 正弦波電流を流しているとき、周波数を2倍にすると電圧は2倍になる。

図の回路でCが変化すると、回路を流れる電流Iが変化する。Iが最大となるときのCの値はどれか。ただし､f は交流電源の周波数とする。（電気工学）

1: $\left(2\pi f\right)^2L$

2: $\frac{1}{4\pi^2f^2L}$

3: $2\pi{fR}$

4: $\frac{1}{2\pi{fR}}$

5: $\frac{R}{2\pi{fL}}$

図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。

a: 直後にコンデンサにかかる電圧はEである。

b: 直後に抵抗に流れる電流はE/Rである。

c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。

d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。

e: 時定数は1/CRである。

1. a b　2. a e　3. b c　4. c d　5. d e

インダクタンス10mHに正弦波交流電流2√2sin(120πt)[A]が流れている。正しいのはどれか。

a: 電流の実効値は2Aである。

b: 電流の周波数は60 Hz である。

c: インダクタンスの両端に発生する電圧の実効値は20mVである。

d: インダクタンスの両端に発生する電圧は電流より位相がπ/2rad遅れる。

e: インダクタンスの消費電力は0Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電源回路について誤っているのはどれか。

1: リップル率は全波整流回路の方が半波整流回路より小さい。

2: 回路構成は定電圧回路を平滑回路の前に置く。

3: 平滑回路はコンデンサの充放電を利用して交流成分を取り除く。

4: 定電圧回路にはツェナーダイオードが用いられる。

5: 出力電圧の変動は入力電圧と出力電流との変動により起こる。

図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。

1: 7

2: 10

3: 14

4: 200

5: 282

図の回路の抵抗Rにかかる電圧V(t)の波形はどれか。

図の回路について誤っているのはどれか。ただし、Aは理想演算増幅器である。

1: 電圧増幅度は1倍である。

2: インピーダンス変換器として使用される。

3: 入力インピーダンスは無限大である。

4: 正帰還が用いられている。

5: 電圧フォロアである。

図の回路において正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 反転増幅回路である。

b: 入力抵抗は Rs である。

c: 二つの抵抗に流れる電流は等しい。

d: Vs は Vi に等しい。

e: Rs を無限大にすると |Vi| = |Vs| になる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示すインダクタ（コイル）に電流Iをながすとき正しいのはどれか。

1: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

2: 電流Iに逆比例した逆起電力が発生する。

3: 電流Iを2倍にすると磁心中の磁束は4倍になる。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

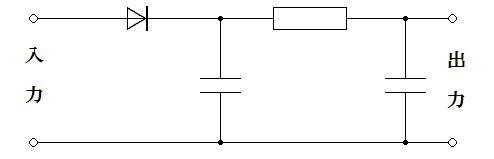

図の回路の機能はどれか。

1: 入力信号の電圧を増幅する。

2: 入力信号の電力を増幅する。

3: 搬送波を振幅変調する。

4: 交流電圧を整流する。

5: 特定周波数の正弦波を発生する。

図に示したトランジスタ回路について正しいのはどれか。

a: エミッタフォロワと呼ばれる。

b: 出力信号電圧は入力信号電圧とほぼ等しい。

c: インピーダンス変換回路として用いられる。

d: 入力信号電流より大きな出力信号電流を取り出すことはできない。

e: 信号の電力増幅を行うことはできない。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 振幅が同じとき、振動数が大きいほど音の強さが大きい。

b: 密度ρ、体積弾性率Kの媒質中を伝わる音波の速度はK/ρである。

c: 気体中の音速は気体の種類によらない。

d: 空気中を伝搬する音波は横波である。

e: 感覚上の音の大きさは音の強さの対数に比例する。

1. a b　2. a e　3. b c　4. c d　5. d e
