第9回国試午前52問の類似問題

差動増幅器の入力端子に振幅0.5mVの逆相信号と振幅1Vの同相信号が入力された。出力では逆相信号が1Vに増幅され、同相信号が10mVに減衰した。この差動増幅器の同相除去比(CMRR)[dB]はどれか。ただし、log102は0.3とする。

1: 66

2: 86

3: 92

4: 96

5: 106

心電計の点検について正しいのはどれか。

1: 記録器の紙送り速度を30mm/sで確認した。

2: 感度を5倍にして校正波形の振幅を確認した。

3: 低域遮断周波数が0.05Hz以下であることを確認した。

4: 高域遮断周波数が40Hzであることを確認した。

5: 標準感度が20mm/1mVであることを確認した。

差動増幅器の入力端子間に1.0mVを入力したとき、2.0Vの出力が得られた。この入力端子を短絡し、入力端子とアースとの間に1.0Vを入力したとき、100mVの出力が得られた。この差動増幅器の同相除去比（CMRR）［dB］はどれか。ただし、log102を0.3とする。（医用電気電子工学）

1: 33

2: 46

3: 63

4: 66

5: 86

心電計を点検した。不適切なのはどれか。

1: 時定数：0.3秒

2: 周波数特性：0.05～100Hz（－3dB）

3: 標準紙送り速度：25mm/秒

4: 最小検知電圧：20μVpp

5: 入力換算雑音：20μVpp

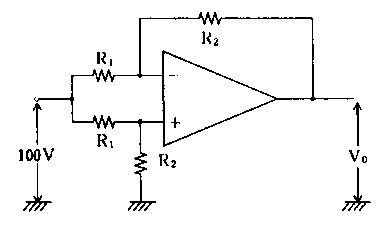

図に示す差動増幅回路で同相除去比（CMRR）が100dB、差動増幅度が40dBのとき回路の出力電圧V0はどれか。

1: 10V

2: 1 V

3: 0.1V

4: 0.01V

5: 0.001V

心電計について正しいのはどれか。

a: 高域遮断周波数は基線動揺を防ぐために20Hz以下にする。

b: 無線テレメータ心電計では一般にFM方式が用いられる。

c: 記録器の標準紙送り速度は2.5cm/sである。

d: 一般に熱書き方式が用いられる。

e: 携帯用の長時間テープ心電図記録装置はベクトル心電計という。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心電計を点検した。正常でないのはどれか。

1: 入力インピーダンス（電極間）：10MΩ

2: 周波数特性：0.05～150Hz（-3dB）

3: 標準紙送り速さ：25mm/s

4: 最小検知電圧：50μVpp（50μVp-v）

5: 入力換算雑音：30μVpp（30μVp-v）

筋電計について正しい組合せはどれか。

1: 周波数特性 ------------------ 0.5~100Hz

2: 時定数 ---------------------- 0.3s

3: 最大感度 -------------------- 10mV/DIV

4: CMRR(同相除去比) ----------- 60dB以上

5: 入力インピーダンス ----------- 1MΩ以上

脳波計測について誤っているのはどれか。（生体計測装置学）

1: 脳波計の入カインピーダンスは10kΩ程度である。

2: 標準感度は50μV/5mmである。

3: 商用交流からの静電誘導は雑音の原因となる。

4: 移動平均法は筋電図の除去に利用される。

5: 導出電極は円板状皿電極が用いられる。

CMRR（同相弁別比）について正しいのはどれか。

a: 差動増幅器の性能を表すパラメータの一つである。

b: 心電計の初段のCMRRは小さい方がよい。

c: CMRRが大きいほど安定度が高く、発振しにくい。

d: 帯域幅と利得の積で定義される。

e: 差動入力に対する利得と同相入力に対する利得の比で定義される。

1. a b　2. a e　3. b c　4. c d　5. d e

心電計の電気的特性で誤っているのはどれか。

1: JIS規格で規定されている。

2: 標準感度では1mV(P-P)入力に対して記録計が10mm振れる。

3: 10Hzで50μV(P-P)入力を判読できる。

4: 総合周波数特性は10Hzにおける10mm振幅を基準(100%)としている。

5: 75Hzでは基準の50%以下の振幅である。

差動増幅器の2つの入力端子間に振幅100mVの同相信号と振幅10mVの逆相信号　を同時に入力した。このとき出力では同相信号が10mVに減衰し、逆相信号は1Vに増幅されていた。この増幅器のCMRR（同相除去比）はどれか。（電子工学）

1: 20dB

2: 40dB

3: 60dB

4: 100dB

5: 300dB

10Vの同相信号を差動増幅器に入力して10mVの出力を得た。CMRRは何dBか。ただし、この増幅器に1mVの信号を入力すると1Vの出力が得られるものとする。

1: 40

2: 60

3: 80

4: 100

5: 120

脳波計について誤っているのはどれか。

1: 標準紙送り速さは3cm/sである。

2: 校正電圧には50μVの方形波を用いる。

3: 増幅器の同相弁別比は60db以上である。

4: 単極導出の基準電極装着部は耳垂（耳朶）である。

5: 高域通過フィルタの標準的な時定数は1.5sである。

心電計について正しいのはどれか。（生体計測装置学）

1: 心電計の周波数帯域の上限は100kHzである。

2: 分極電圧を大きくするためにAg-AgC1電極が用いられる。

3: 差動増幅器はドリフトの影響を抑える効果がある。

4: 校正電圧は標準感度で1mm/mVである。

5: 標準の誘導方式として国際10/20法が用いられる。

心電計の校正電圧を記録したところ、図のような波形が得られた。異常と思われるのはどれか。

1: 同相除去比

2: 増幅感度

3: 時定数

4: 入力インピーダンス

5: 出力インピーダンス

心電計に50Hzの交流雑音が混入した。紙送り速度を50mm/sに設定した場合、記録紙40mm当たりに何周期の波が記録されるか。

1: 10

2: 20

3: 40

4: 50

5: 100

増幅率40dB、CMRR100dBの増幅器に、1.2Vの雑音（同相信号）が入力された。出力に現れる雑音の大きさはどれか。

1: 48V

2: 30mV

3: 12mV

4: 1.2mV

5: 12μV

心電計について正しいのはどれか。

a: 増幅器の高域遮断周波数が低すぎるとR波の立ち上がりが鋭くなる。

b: 心電図テレメータは患者漏れ電流に対する安全性の上で有利である。

c: 心電図のQRS波は心室筋の脱分極過程に対応している。

d: 電極にはぺーストを十分につけるのがよい。

e: ホルター型心電計は除細動器と併用するのに適した心電計である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

逆相利得80dB、CMRR（同相除去比）100dBの差動増幅器に振幅1Vの同相信号を入力した。増幅器出力の同相信号の振幅はどれか。（電子工学）

1: 0.05V

2: 0.1V

3: 1V

4: 10V

5: 20V
