生体電気・磁気計測の過去問

正しいのはどれか。

1: ディジタル式の心電計に用いるサンプリング周波数は200Hzである。

2: 心電図は心臓の拍動による血流の変化によって生じる電位変動である。

3: 正常心電図のST部分は基線と概ね一致する。

4: QRSは心房の興奮の開始に対応している。

5: 心音図は心電図を可聴周波数に変換して音として出力する。

脳波計のフィルタについて正しいのはどれか。

a: 時定数0.3秒のとき低域遮断周波数は0.5Hzである。

b: 基線のゆるやかな動揺を除去するには時定数を0.1秒に下げる。

c: 時定数を0.3秒から0.1秒にするとβ波が抑制される。

d: 高域遮断フィルタを使用すると校正電圧曲線に棘が出現する。

e: 筋電図が混入するときには高域遮断フィルタによって除去する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心電計の電極を右手と左手と逆に装着して記録した場合の誘導波形について誤っているのはどれか。

1: 第I誘導では極性が反転する。

2: 第II誘導と第III誘導が互いに入れ替わる。

3: 単極肢誘導のaVRとaVLが互いに入れ替わる。

4: 単極肢誘導のaVFでは極性が反転する。

5: 単極胸部誘導のV1~V6では通常の波形が得られる。

正しいのはどれか。

a: 心拍動に伴う磁場を検出できる。

b: 脳の電気活動で生じる磁界が微弱なのは組織中で磁界が減衰するためである。

c: 脳の電気活動による磁界を頭皮上で計測すると10-10テスラ程度である。

d: 血液は磁界によって引きつけられる性質が強い。

e: 時間的に変化する磁界は組織内に電流を生じさせる。

1. a b　2. a e　3. b c　4. c d　5. d e

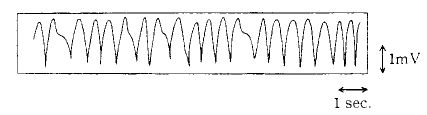

図のような心電図が記録された。臨床工学技士の対応で正しいのはどれか。

a: 除細動装置の準備をする。

b: 心臓ぺースメーカの準備をする。

c: 心電計の故障をチェックする。

d: 誘導コードの断線を調べる。

e: 直ちに医師に連絡する。

1. a b　2. a e　3. b c　4. c d　5. d e

生体磁気計測について誤っているのはどれか。

a: 生体磁気計測法は非接触計測法である。

b: 脳磁図はSQUID磁束計によって測定される。

c: 生体内の磁性物質の磁化により磁界が発生する。

d: SQUID磁束計の動作はステファン-ボルツマンの法則による。

e: 脳内の興奮部位の測定では、電位計測が磁気計測より空間分解能において優れている。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 1cm2の細胞膜の抵抗は0.5~10kΩである。

b: 細胞内液、外液の抵抗率は20~300kΩ・cmである。

c: 体表筋電図の振幅は1~3Vである。

d: 頭皮脳波の振幅は1~300μVである。

e: 体表心電図の振幅は1~3mVである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

SQUID磁束計で機能状態を検査できる臓器はどれか。

a: 腎臓

b: 肝臓

c: 脳

d: 心臓

e: 肺

1. a b　2. a e　3. b c　4. c d　5. d e

脳波中のα波成分について正しいのはどれか。

a: 覚醒閉眼時に振幅が大きくなる。

b: 睡眠時に振幅が大きくなる。

c: 誘発脳波の一種である。

d: 20Hzを中心とした周波数帯域にある。

e: 暗算をしているとき振幅が小さくなる。

1. a b　2. a e　3. b c　4. c d　5. d e

心電計について正しいのはどれか。

a: 増幅器の高域遮断周波数が低すぎるとR波の立ち上がりが鋭くなる。

b: 心電図テレメータは患者漏れ電流に対する安全性の上で有利である。

c: 心電図のQRS波は心室筋の脱分極過程に対応している。

d: 電極にはぺーストを十分につけるのがよい。

e: ホルター型心電計は除細動器と併用するのに適した心電計である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心電計について正しいのはどれか。

a: 正常心電図の周波数成分は0.5~60Hzである。

b: 高域の周波数特性は電極の性能に影響される。

c: 低域の周波数特性は時定数により規定される。

d: 周波数特性はサーマルアレイ方式が熱ペン式よりも優れている。

e: ハムフィルタを入れると心電図波形のQRSがひずむ。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

誤っているのはどれか。

1: 脳磁図は脳の神経細胞の電気的活動を示す。

2: 脳波計は100dB以上の増幅度が必要である。

3: 誘発脳波は外界からの刺激に対して脳波中に現れる反応である。

4: 脳波計の低域遮断の時定数は通常3秒以上である。

5: 脳磁図はSQID磁束計で測定する。

正しいのはどれか。

a: His束心電図は標準四肢誘導で計測できる。

b: 心電計のアース線はできるだけ細いものがよい。

c: 心電図のR波の波高は通常100μV以下である。

d: 心電図を長時間記録するにはホルタ心電計が適している。

e: 心電図の波形の1周期は心臓の1回の拍動に対応している。

1. a b　2. a e　3. b c　4. c d　5. d e

心電計の商用交流雑音（ハム）を除くためのフィルタの周波数特性として適切なのはどれか。（ただしfcは商用周波数である。）

心電計について正しいのはどれか。

a: 臓の活動に伴う電気現象を計測する装置である。

b: 差動増幅器が使われている。

c: 標準記録条件は紙送り速度25mm/s、感度10mm/mVである。

d: ホルタ心電計は心起電力をベクトルとして記録する。

e: His束心電計はBF型である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心電計について正しいのはどれか。

a: 高域遮断周波数は基線動揺を防ぐために20Hz以下にする。

b: 無線テレメータ心電計では一般にFM方式が用いられる。

c: 記録器の標準紙送り速度は2.5cm/sである。

d: 一般に熱書き方式が用いられる。

e: 携帯用の長時間テープ心電図記録装置はベクトル心電計という。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す心電図が記録された。マクロショックで流れた電流値（ｍA）として考えられるのはどれか。

1: 0.5

2: 3.5

3: 11

4: 56.6

5: 145.5

心電図モニタの構成部分として適切でないのはどれか。

1: 電極

2: 誘導コード

3: 増幅部

4: 圧トランスデューサ

5: 表示・記録部

心電計の性能点検項目として適当でないのはどれか。

1: 校正電圧

2: 高周波出力

3: 同相弁別比

4: 時定数

5: 記録紙送り速度

脳波測定用増幅器について正しいのはどれか。

a: 周波数帯域は0.05~100Hzが必要である。

b: 増幅器には40dB程度の増幅度があれば十分である。

c: 同相弁別比の高い差動増幅器が必要である。

d: 9~15チャンネルのものが一般に用いられる。

e: 入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e
