医用電気電子工学の過去問

国際標準方式になっている静止画像の圧縮方式はどれか。

a: JPEG

b: GIF

c: DPCM

d: BMP

e: RSA

1. a b　2. a e　3. b c　4. c d　5. d e

インターネットにおけるファイル転送のプロトコルはどれか。

1: FTP

2: POP

3: PPP

4: SMTP

5: TCP/IP

576 Mbyteのデータを　64Kbpsの通信回線で転送するのに要する最短時間はどれか。

1: 1時間

2: 5時間

3: 20時間

4: 2日間

5: 1週間

入力装置とその説明との組合せで正しいのはどれか。

a: ライトペン ----- 人の手書き文字を読み取る

b: OCR ----- 印刷されたカラー図形を取り込む

c: マウス ----- 表示画面上の任意の場所を指示する

d: バーコードリーダー -- 太い線と細い線とを組合せたコードを読み取る

e: イメージスキャナー ----- 画像をピクセル単位で取り込む

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

外部記憶装置でないのはどれか。

1: メモリカード

2: 無線LANカード

3: フロッピーディスク

4: デジタルバーサタイルディスク(DVD)

5: 光磁気ディスク

誤っているのはどれか。

a: CD-ROMの4倍速や16倍速はディスク回転速度の比である。

b: CD-ROMはらせん状にデータを記録する。

c: MOはFDより耐久性に優れている。

d: CD-Rは何度でも書き直せる。

e: DVD-RAMは電源を切るとデータが消滅する。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 時系列信号をフーリエ変換すると周波数成分を知る事ができる。

b: 繰り返し方形波の周波数スペクトルを求めるには逆フーリエ変換を用いる。

c: 角周波数ωと周波数fとの間の関係はf=2πωで表される。

d: 角周波数ωの正弦波(sinωt)は一つの周波数成分で構成される。

e: 繰り返し三角波には基水波以外に高調波成分が含まれる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

正しいサンプリング可能な組合せはどれか。信号周波数帯域（Hz）- サンプリング周期〔ms〕

a: 0 ~0.2 ----------------- 3000

b: 4 ~10 ---------------- 125

c: 0.5~20 ---------------- 20

d: 10 ~100 ---------------- 2.5

e: 100~1000 --------------- 1

1. a b　2. a e　3. b c　4. c d　5. d e

図の真理値表を表す論理演算はどれか

1: NOT

2: NAND

3: AND

4: OR

5: NOR

10進数13を2進数で表したのはどれか。

1: 1 0 1 0

2: 1 0 1 1

3: 1 1 0 0

4: 1 1 0 1

5: 1 1 1 0

(1-j)/(1+j)と等しいのはどれか。ただし、jは虚数単位である。

1: -j

2: j

3: 1-j

4: -1

5: 1

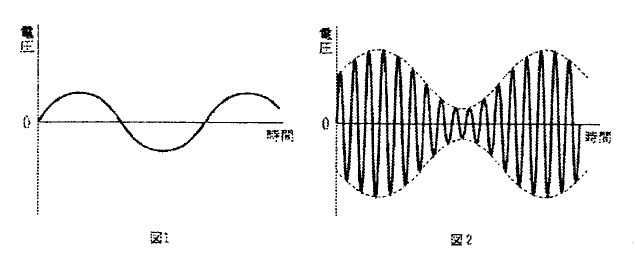

図1は変調信号を示し、図2は変調された波形を示している。この変調方式はどれか。

1: AM

2: FM

3: PM

4: PCM

5: PWM

図の回路の入力A、Bと出力Xで正しいのはどれか。

a: A=0、B=0、X=1

b: A=0、B=1、X=1

c: A=1、B=0、X=1

d: A=1、B=1、X=1

e: A=0、B=0、X=不定

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。

差動増幅器の入力端子間に0.1mVを入力したとき、1.0Vの出力が得られた。この入力端子を短絡し、入力端子とアースとの間に100mVを入力したとき、1.0Vの出力が得られた。この差動増幅器のCMRR（同相除去比）はどれか。

1: 40dB

2: 60 dB

3: 80 dB

4: 100 dB

5: 120dB

図の回路において出力電圧Voはどれか。ただし、入力電圧V1＝20mV、V2＝10mV、Aは理想演算増幅器とする。

1: 100V

2: 10V

3: 1V

4: 0V

5: -1V

演算増幅器について誤っているのはどれか。

1: 入力インピーダンスは極めて小さい。

2: 出力インピーダンスは極めて小さい。

3: 差動増幅が可能である。

4: 利得は極めて高い。

5: 反転入力と非反転入力を持つ。

増幅器に1mVの生体信号を入力したとき、出力信号は2Vであった。この増幅器の電圧利得はどれか。ただし、log102を0.3とする。

1: 30dB

2: 33dB

3: 60 dB

4: 66 dB

5: 2000 dB

図1の回路の入力に図2の波形が加わったとき出力波形の概形はどれか。ただし、ﾀﾞｲｵｰﾄﾞは理想的とする。

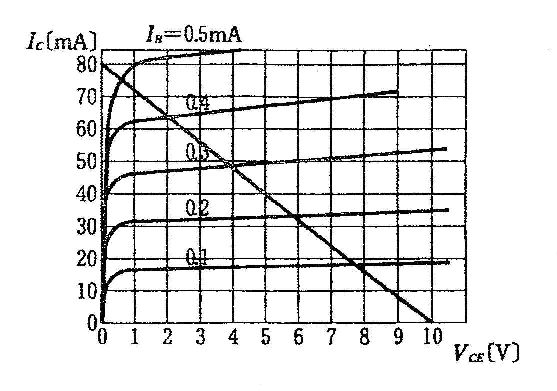

図はトランジスタの出力特性（VCE―IC曲線）とこのトランジスタを使った増幅器の負荷線を示している。ベース電流IBが0.1mAから0.2mAに変化したとき、ベース電流IBの変化量に対するコレクタ電流ICの変化量の比率に最も近いのはどれか。

1: 50

2: 150

3: 250

4: 350

5: 450
