第36回国試午前55問の類似問題

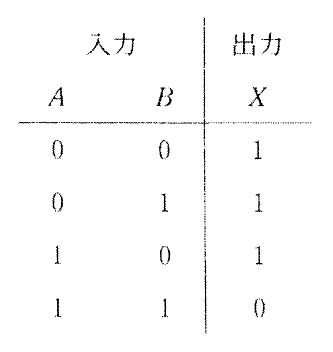

国試第24回午後:第59問

真理値表に対応する論理演算はどれか。(医用電気電子工学)

24PM59-0

1: AND

2: OR

3: XOR

4: NOR

5: NAND

国試第29回午前:第61問

真理値表に対応する論理演算はどれか。

29AM61-0

1: AND 演算

2: NAND 演算

3: OR 演算

4: NOR 演算

5: EXOR(exclusive OR)演算

国試第21回午後:第32問

真理値表に対応する論理演算はどれか。

21PM32-0

1: AND演算

2: NAND演算

3: OR演算

4: NOR演算

5: Exclusive OR演算

国試第16回午後:第24問

図の真理値表を表す論理演算はどれか

16PM24-0

1: NOT

2: NAND

3: AND

4: OR

5: NOR

国試第17回午後:第21問

真理値表に対応する論理演算はどれか。

17PM21-0

1: AND

2: 0R

3: NOT

4: NOR

5: NAND

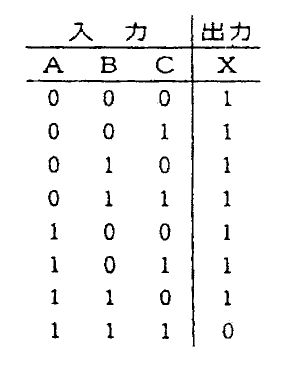

国試第19回午後:第24問

図の真理値表を表す論理演算はどれ牡(*情報処理工学)

19PM24-0

1: AND

2: OR

3: NOT

4: NOR

5: NAND

国試第11回午後:第21問

真理価表を実現する図の回路(半加算器)において、二つの論理素子(X、Y)はどれか。

11PM21-0

1: ( NAND、NOR )

2: ( AND 、NOR )

3: ( OR 、NAND )

4: ( AND 、OR )

5: ( NOR 、AND )

国試第27回午後:第60問

論理回路に図のような入力A、Bをあたえたとき、出力はCであった。この論理回路はどれか。

27PM60-0

1: AND

2: 0R

3: XOR

4: NAND

5: NOR

国試第15回午後:第18問

図の回路に対応する論理はどれか。ただし、スイッチオンを1、オフを0、出力E0は1Vを1、0Vを0とする。

15PM18-0

1: AND

2: NAND

3: OR

4: NOR

5: Exclusive OR

ME2第40回午前:第35問

図の回路で心理値表で示す入出力を得るために、図のアに入れるべき回路はどれか。

img39783-35-0

1: XOR回路

2: OR回路

3: AND回路

4: NOR回路

5: NAND回路

国試第28回午前:第62問

集合A、Bの論理演算で図の網掛け部分を表すのはどれか。

28AM62-0

1: AND

2: OR

3: NOT

4: XOR

5: NOR

国試第3回午後:第24問

論理演算回路の基本でないのはどれか。

1: AND

2: OR

3: NOT

4: BCD

5: NOR

国試第1回午後:第25問

論理演算について正しいのはどれか。

a: 0と1の論理積(AND)は1である。

b: 1と0の論理積(AND)は1である。

c: 0と0の論理和(OR)は0である。

d: 1と1の論理和(OR)は1である。

e: 0の否定(NOT)は0である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第32回午後:第59問

図の回路に等価なのはどれか。

32PM59-0

1: 0R

2: AND

3: NOR

4: NOT

5: NAND

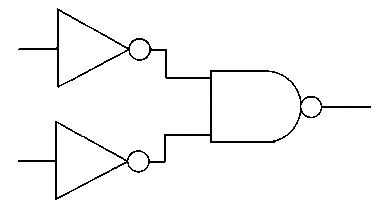

国試第25回午前:第59問

図の回路に等価なのはどれか。

25AM59-0

1: 0R

2: AND

3: NOR

4: NOT

5: NAND

国試第8回午後:第31問

図に示す論理回路について正しいのはどれか。

8PM31-0

a: 入力Xが1のとき、出力は常に1である。

b: 入力Xが0のとき、出力は常に0である。

c: 入力Zが1のとき、出力は常に0である。

d: 入力Zが0のとき、出力は常に1である。

e: 入力X、Y、Zがすべて1のとき、出力は0である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第18回午後:第30問

図に示す論理回路の真理値表で出力の組合せが正しいのはどれか。(情報処理工学)

18PM30-0 18PM30-1 18PM30-2

国試第7回午後:第15問

図の論理回路について正しいのはどれか。

7PM15-0

1: 入力Xが0のとき、出力は常に0である。

2: 入力Xが1のとき、出力は常に1である。

3: 入力Zが0のとき、出力は常に1である。

4: 入力Zが1のとき、出力は常に0である。

5: 入力X、Y、Zがすべて1のとき、出力は0である。

国試第20回午後:第30問

集合A、Bの論理演算で図の網掛け部分を表すのはどれか。(情報処理工学)

20PM30-0

1: AND

2: OR

3: NOT

4: Exclusive OR

5: NOR

国試第28回午後:第59問

真理値表を満たす論理演算回路はどれか。

28PM59-0 28PM59-1

1. a b 2. a e 3. b c 4. c d 5. d e
