第12回国試午後83問の類似問題

300 kHzの交流電流を1 秒間通電したときの感知電流の閾値[mA]に近いのはどれか。

1: 30

2: 100

3: 150

4: 300

5: 500

100 kHz の交流電流を成人男性に1秒間通電したときの感知電流の閾値 [mA］ に近いのはどれか。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

100 kHz の電流を成人男性に通電したときの最小感知電流［mA］に近いのはどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

2つのコイル間の相互インダクタンスが0.5Hのとき、一方のコイルの電流が1msの間に10mAから12mAに変化すると、他方のコイルに生じる誘導起電力の大きさ［mV］はどれか。

1: 50

2: 100

3: 250

4: 500

5: 1000

商用交流を１秒間通電したときの人体の電撃反応として正しいのはどれか。

a: 最少感知電流0.1mA

b: 離脱限界電流は10mA

c: マクロショック心室細動電流は100mA

d: ミクロショック心室細動電流は0.01mA

e: 心室細動が誘発される電流値はミクロショックではマクロショックの1/100

1. a b　2. a e　3. b c　4. c d　5. d e

体表面に100kHzの電流が流れたとき、およその最小感知電流［mA］はどれか。

1: 0．1

2: 1

3: 10

4: 100

5: 1000

100kHzで5mAの正弦波の漏れ電流は漏れ電流測定器でいくらと測定されるか。

1: 100μA

2: 50μA

3: 25μA

4: 5μA

5: 2.5μA

図の記号が表示されているME機器で、電源導線の1本が断線した状態における合計患者漏れ電流（交流）の許容値［μA］はどれか。

1: 200

2: 500

3: 1000

4: 2000

5: 5000

定格電圧100 V、定格電力1kw､の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

定格電流が10Aの医用電気機器の保護接地線の抵抗を測定する場合、測定部分間に流すべき電流値の下限はどれか。

1: 5A

2: 10A

3: 15A

4: 25A

5: 30A

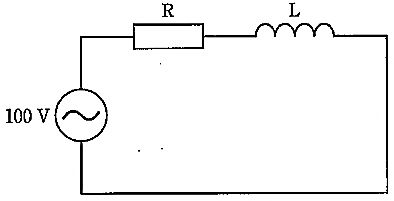

図の正弦波交流回路で抵抗Rの両端の電圧が60Vのとき、コイルLの両端の電圧[V] はどれか。

1: 0

2: 20

3: 40

4: 60

5: 80

図の MD で電圧測定器の表示値が 50 mV を示した。漏れ電流値はどれか。

1: 0．5 nA

2: 5 nA

3: 50 nA

4: 0．5 mA

5: 5 mA

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

1秒間の通電によって成人に影響を及ぼす商用交流電流の値で考えられないのはどれか。

1: 電流による熱傷が起きる A

2: マクロショックで心室細動が生じる 200mA

3: 筋肉の不随意運動が生じる 30mA

4: 手で触れてビリビリと感じる 2mA

5: ミクロショックで心室細動が生じる 10μA

電撃閾値の周波数特性について正しいのはどれか。

1: 直流で閾値は最小である。

2: 商用交流付近で閾値は最大である。

3: 1kHz以上で閾値は周波数に比例して高くなる。

4: 体表から100Hz、10mAの電流で心室細動を誘発する。

5: 10kHzで感知できる電流の最小値は200mA程度である。

ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。

1: 100mA

2: 25mA

3: 0.25mA

4: 0.01mA

5: 0.25μA
