第36回国試午前53問の類似問題

図の増幅回路全体の増幅度は54dB である。抵抗R[kΩ] はどれか。ただし、Aは理想演算増幅器とし、log102を0.3とする。

1: 5

2: 10

3: 50

4: 100

5: 500

図の増幅回路全体の増幅度は 52 dB である。抵抗 R 2［kX］はどれか。 ただし、A は理想演算増幅器とし、抵抗 R 1 = 1 kX、log 10^ 2 を 0．3 とする。

1: 20

2: 40

3: 100

4: 200

5: 400

図の回路は、電圧増幅度 26 dB、入力抵抗 100 kΩ の増幅回路である。抵抗 R1と R2 の組合せはどれか。ただし、Aは理想演算増幅器で、log10 2 = 0.3 とする。

1: R1 = 5 kΩ、 R2 = 100 kΩ

2: R1 = 100 kΩ、 R2 = 1 MΩ

3: R1 = 100 kΩ、 R2 = 2 MΩ

4: R1 = 200 kΩ、 R2 = 4 MΩ

5: R1 = 200 kΩ、 R2 = 6 MΩ

図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。

1: 2

2: 4

3: 6

4: 8

5: 10

図の回路において、V1.0Vのとき、抵抗Rに流れる電流は10μAであった。この回路の利得[dB]はどれか。ただし、Aは理想演算増幅器とし、10g102=0.3とする。

1: 0

2: 6

3: 12

4: 26

5: 40

図のように接続された二つの増幅器において、A2の増幅度が34 dB であるとき、V1[mV]はどれか。ただし、log2 ＝ 0.3とする。

1: 2

2: 5

3: 20

4: 50

5: 200

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 遮断周波数は5Hzである。

b: 通過域の増幅度は20dBである。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは10kΩである。

e: 直流は通過域に含まれる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路で2kΩの抵抗に流れる電流はどれか。ただし、Aは理想演算増幅器とする。

1: 1mA

2: 2mA

3: 3mA

4: 4mA

5: 6mA

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の電圧増幅回路について正しいのはどれか。ただし、オペアンプは理想的なものとする。

a: 反転増幅回路である。

b: 電圧利得は20dBである。

c: 負帰還が用いられている。

d: a-b間の電圧は入力電圧に等しい。

e: 入力インピーダンスは11kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路で入出力の電圧値の関係を満たすR1とR2の比（R1：R2）はどれか。ただし、Aは理想演算増幅器とする。

1: 2:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

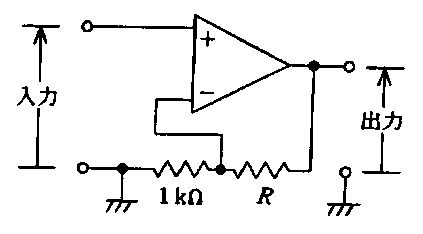

理想的なオペアンプを用いた図の回路で電圧利得20dBの増幅器を作るとき、Rの値はどれか。

1: 9kΩ

2: 10kΩ

3: 19kΩ

4: 20kΩ

5: 21kΩ

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の電圧利得が 20 dB であるとき、R［kΩ］はどれか。

1: 1

2: 2

3: 5

4: 7

5: 10

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 入力インピーダンスは無限大である。

b: 電圧増幅度は0 dBである。

c: 入力電圧viと出力電圧voは逆位相である。

d: 正帰還が用いられている。

e: インピーダンス変換の働きをする。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。（電子工学）

1: R

2: $\frac{1}{R}$

3: $ R+\ j\omega{C}$

4: $ R+\frac {1}{j\omega C}$

5: $\frac {1}{R}+j\omega C$

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e
