第30回ME2午前22問の類似問題

100gの冷水が入った保温ポットに電気抵抗42Ωのニクロム線を入れて直流1Aを10秒間通電した。水の温度上昇はどれか。ただし、比熱を4.2Jg－1K－1とする。

1: 1.0°C

2: 4.2°C

3: 10°C

4: 18°C

5: 42°C

100gの冷水が入った保温ポットに電気抵抗42Ωのニクロム線を入れて直流1Aを10秒間通電した。水の温度上昇はどれか。ただし、比熱を4.2jg-1 K-1とする。

1: 1.0 °C

2: 4.2 °C

3: 10°C

4: 18°C

5: 42°C

20℃の水500mlの入った電気ポット（ヒータの抵抗は100Ω）に電流1Aを1分24秒流した。水の温度は何℃まで上昇するか。ただし、1cal = 4.2 Jとし、ヒータで発生する熱はすべて水に均一に吸収されるものとする。

1: 21

2: 24

3: 41

4: 44

5: 61

20℃の水 100 g が入った保温ポットに電気抵抗 42 Ω のニクロム線を入れ て直流 1 A を 10 秒間通電した。水の温度上昇［℃］はどれか。 ただし、比熱を 4．2 J・g-1 ・K-1 とする。

1: 1

2: 4.2

3: 10

4: 18

5: 42

電気メスのメス先電極を組織と接触させて0.5秒間通電したところ、メス先の組織で1.0kJのジュール熱が発生した。電極部組織抵抗を500Ωとしたとき、流れた高周波電流は何Aか。

1: 0.25

2: 0.5

3: 1.0

4: 2.0

5: 2.5

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

出力500Wの電熱器で、20℃の水100gを温めたとき、60℃になるまでのおよその時間[s]はどれか。ただし、電熱器の出力はすべて水の温度上昇に使われるものとし、水の比熱は、4.2×10^3J/(kg･K)とする。

1: 17

2: 34

3: 50

4: 67

5: 84

十分に広い面積の2枚の金属電極が平行に向かい合っている。この金属電極間に一定の電圧を加えたまま電極間を比誘電率1000の誘電体で溝たすと、電極間が真空の場合に比べて蓄えられるエネルギーは何倍になるか。

1: 500

2: 1000

3: 2000

4: 5000

5: 1000000

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

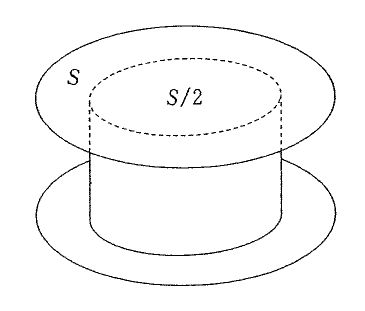

2枚の平行平板電極からなるコンデンサがある。電極面積はSであり電極間は空気で満たされている。この電極を水平に支えるため、図のように中央部に誘電体円柱を挿入した。誘電体水平断面の面積はS/2、比誘電率は5である。挿入前の静電容量と挿入後の静電容量との比で最も近いのはどれか。(電気工学)

1: 1:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

図のように誘電体を挟んだ平行平板導体に電圧を加えた。正しいのはどれか。

a: 平行導体板間の静電容量は100μFである。

b: 誘電体中に分極が生じる。

c: 誘電体を取り除くと静電容量は1/5になる。

d: 誘電体中の電界の強さは1000V/mである。

e: 誘電体を取り除いたときの電界の強さは500V/mである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

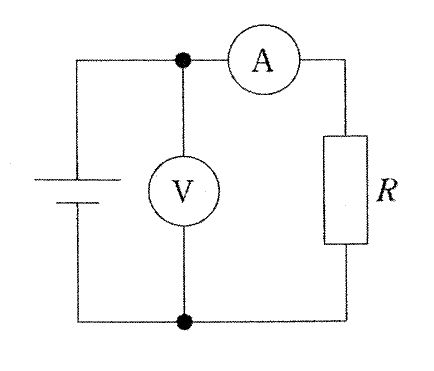

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55

NaCl（食塩）溶液に浸した一対のAg（銀）電極の間に電流を流したとき、陽極で起こる化学反応で正しいのはどれか。

1: H+　+　Cｌ-　→　HCl

2: 2H+　+　2e-　→　H2↑

3: Na+　+　OH-　→　NaOH

4: Ag+　+　OH-　→　AgOH

5: Ag+　+　Cl-　→　AgCl↓

800Wの電熱器を用いて10kgの水の温度を7℃から37℃まで上昇させるのに要するおおよその時間はどれか。ただし、熱損失はないものとする。（電気工学）

1: 6分

2: 26分

3: 46分

4: 66分

5: 86分

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

100Ωの抵抗について正しいのはどれか。

1: 100Vの電池に接続すると100Wの電力を消費する。

2: 実効値100Vの正弦波交流電圧をかけると実効値が約1.4Aの電流が流れる。

3: 実効値が1Aの正弦波交流電流を流すと抵抗両端の電圧の実効値は約140Vになる。

4: 100Hz、100Vの正弦波交流電圧をかけたときに流れる電流は50Hz、100Vのときの2倍になる。

5: 実効値が1Aの50Hzの正弦波交流電流を流したときの電力消費は50Wである。
