図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。
1: 10
2: 6.3
3: 5
4: 3.7
5: 1

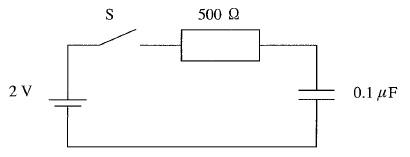

図の回路でスイッチを閉じて100μs経過したとき、コンデンサの端子電圧は何Vか。ただし、スイッチを閉じる前のコンデンサの電荷は0とし、自然対数の底は2.7とする。
1: 0
2: 0.37
3: 0.74
4: 1.26
5: 2
図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。
a: 直後にコンデンサにかかる電圧はEである。
b: 直後に抵抗に流れる電流はE/Rである。
c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。
d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。
e: 時定数は1/CRである。
1. a b 2. a e 3. b c 4. c d 5. d e
図の回路のスイッチSを閉じて10ms後のVcに最も近い電圧は何Vか。ただし、スイッチを閉じる前、コンデンサには電荷は充電されていないものとし、自然対数の底eは2.7とする。
1: 0.63
2: 3.7
3: 5.0
4: 6.3
5: 10
図1の片対数グラフは、図2の回路においてスイッチSを①にしてコンデンサCを10Vに充電後、スイッチを③にして抵抗Rで放電したときのコンデンサCにかかる電圧の経時変化である。およその時定数[秒]はどれか。ただし、自然対数の底はe ＝ 2.7とする。
1: 0.5
2: 1
3: 2
4: 5
5: 8
図の回路でスイッチを入れた直後に流れる電流はどれか。ただし、スイッチを入れる直前にコンデンサに電荷は蓄えられていないものとする。
1: 0A
2: 1μA
3: 1mA
4: 5mA
5: 10mA

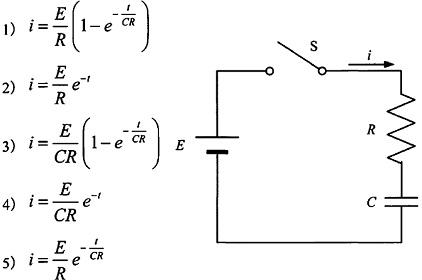

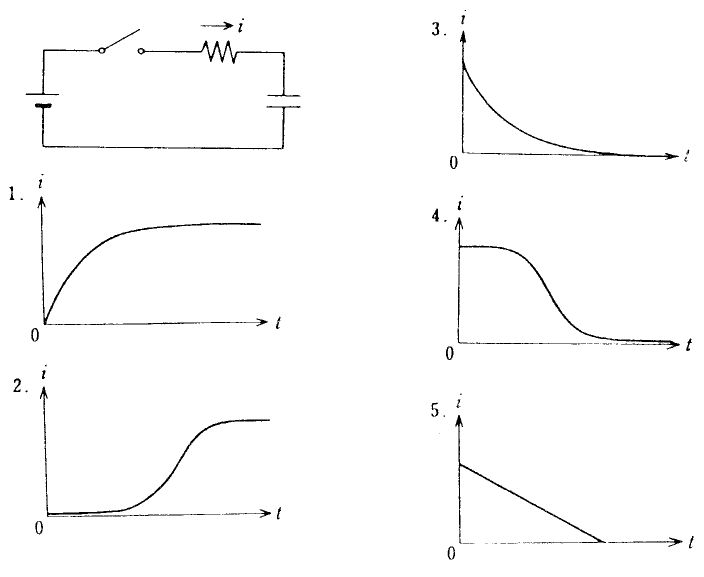

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。
図の回路でスイッチを閉じてから1ms後にインダクタの両端にかかる電圧[V]に最も近いのはどれか。 ただし、白然対数の底eは2.7とする。
1: 5
2: 1.2
3: 0.9
4: 0.6
5: 0.3
図の回路でスイッチを入れた直後に流れる電流［mA］はいくらか。 ただし、スイッチSを入れる前はコンデンサに電荷が蓄積されていないものとする。
2: 2
3: 4
4: 6
図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。
1: 1
3: 3
4: 4
5: 5
図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。
1: 0.20V
2: 0.33V
3: 0.50V
4: 0.67V
5: 1.0V
図の回路でスイッチSを閉じた。正しいのはどれか。（電気工学）
1: 直後にコイルにかかる電圧はEに近い。
2: 直後に流れる電流はE/Rに近い。
3: 時間が十分に経過すると抵抗にかかる電圧は0に近づく。
4: 時定数はR/Lである。
5: 抵抗で消費される電力は時間の経過に関係なく一定である。
静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）
1: 63
2: 50
3: 37
4: 18
5: 0
図の回路において、スイッチをa 側にして十分時間が経過した後、b 側に切換えた。正しいのはどれか。
a: 抵抗の最大電流値は100 mA である。
b: 回路の時定数は0.1 s である。
c: コンデンサの両端電圧の最大値は5 V である。
d: コンデンサの両端電圧は指数関数的に増加する。
e: 抵抗に流れる電流は指数関数的に減少する。
図の回路でスイッチSを閉じてから充分時間が経った後、回路全体に蓄えられるエネルギーはどれか。 ただし、両コンデンサは無損失とする。また、図中の電圧はスイッチを閉じる前の値である。
1: \frac{1}{2}CV^2\ J$
2: $\frac{1}{4}CV^2J$
3: $C^2V^2J$
4: $\frac{1}{2}C^2V\ J$
5: $\frac{1}{4}C^2V J$
図の回路において時刻t ＝ 0sでスイッチを閉じた。出力電圧V0の経過を表す式はどれか。ただし、コンデンサの初期電荷はゼロとし、Aは理想演算増幅器とする。
1: V0 = 2t
2: V0 = -2t
3: V0 = 0
4: V0 = (1/t)
5: V0 = - (1/t)

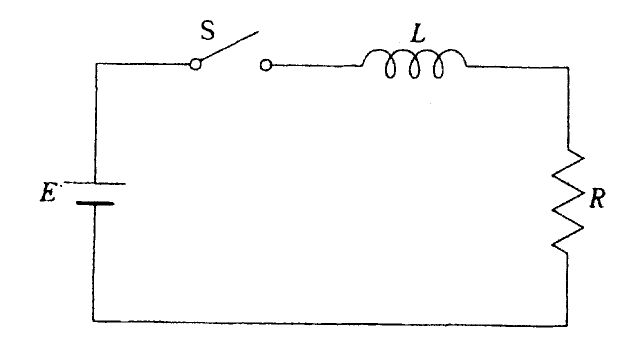

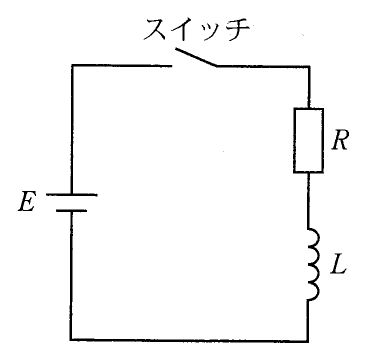

図の回路において、t＝0でスイッチを入れた。正しいのはどれか。
1: 時定数はLRである。
2: 直後に抵抗にかかる電圧はEとなる。
3: 直後に流れる電流はE/Rとなる。
4: 時開か十分に経過すると抵抗にかかる電圧はE/2となる。
5: 時間が十分に経過すると抵抗で消費される電力はE2/Rとなる。

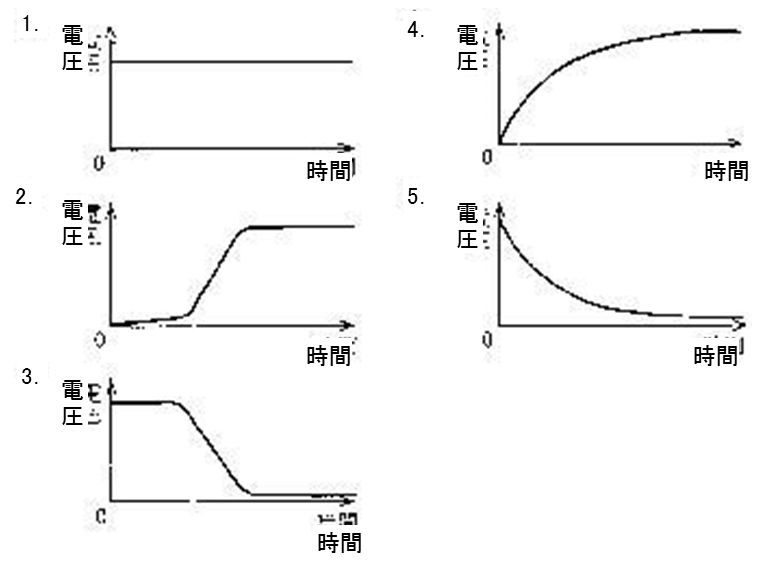

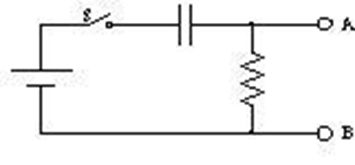

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。

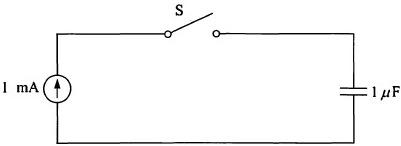

図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。
1: 0.01
2: 0.1
3: 1
4: 10
5: 100

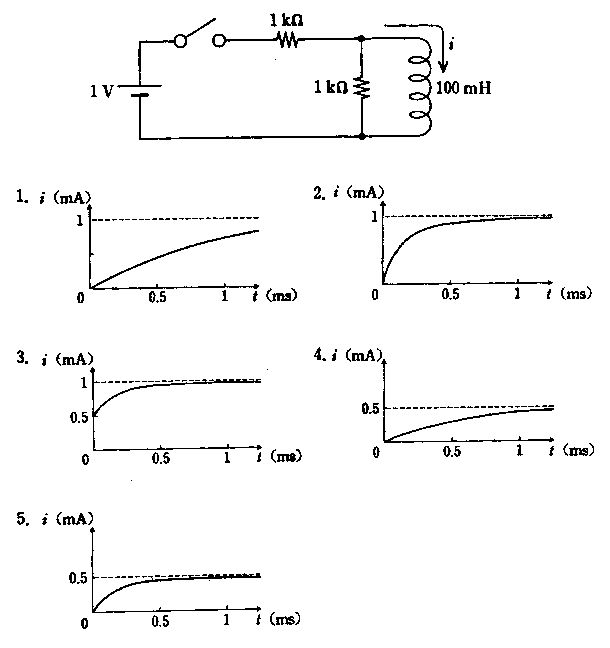

図の回路のスイッチを入れた時刻を0とすると、コイルに流れる電流の変化を表すグラフに最も近いのはどれか。スイッチを入れる前にコイルに流れていた電流は0とする。
