第11回国試午後10問の類似問題

ME2第37回午前:第30問

図の回路のスイッチSを閉じて10ms後のVcに最も近い電圧は何Vか。ただし、スイッチを閉じる前、コンデンサには電荷は充電されていないものとし、自然対数の底eは2.7とする。

img12875-30-0

1: 0.63

2: 3.7

3: 5.0

4: 6.3

5: 10

国試第30回午前:第49問

図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。

30AM49-0

1: 10

2: 6.3

3: 5

4: 3.7

5: 1

国試第28回午後:第47問

図の回路でコンデンサに初期電荷が存在している。スイッチを閉じてから1秒後の電流値を、スイッチを閉じた直後の電流値と比較した時の比で最も近いのはどれか。ただし、自然対数の底e = 2. 73とする。

28PM47-0

1: 0. 76

2: 0.63

3: 0.5

4: 0.37

5: 0.24

国試第12回午後:第10問

図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。

12PM10-0

a: 直後にコンデンサにかかる電圧はEである。

b: 直後に抵抗に流れる電流はE/Rである。

c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。

d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。

e: 時定数は1/CRである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第31回午前:第51問

図の回路でスイッチを閉じてから1ms後にインダクタの両端にかかる電圧[V]に最も近いのはどれか。 ただし、白然対数の底eは2.7とする。

31AM51-0

1: 5

2: 1.2

3: 0.9

4: 0.6

5: 0.3

国試第32回午後:第48問

図1の片対数グラフは、図2の回路においてスイッチSを①にしてコンデンサCを10Vに充電後、スイッチを③にして抵抗Rで放電したときのコンデンサCにかかる電圧の経時変化である。およその時定数[秒]はどれか。ただし、自然対数の底はe = 2.7とする。

32PM48-0

1: 0.5

2: 1

3: 2

4: 5

5: 8

国試第23回午前:第50問

図の回路でスイッチを入れた直後に流れる電流はどれか。ただし、スイッチを入れる直前にコンデンサに電荷は蓄えられていないものとする。

23AM50-0

1: 0A

2: 1μA

3: 1mA

4: 5mA

5: 10mA

国試第24回午後:第49問

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧[V]に最も近いのはどれか。ただし、自然対数の底eを2.7とする。(医用電気電子工学)

24PM49-0

1: 63

2: 50

3: 37

4: 18

5: 0

ME2第39回午前:第28問

図の回路でスイッチを入れた直後に流れる電流[mA]はいくらか。 ただし、スイッチSを入れる前はコンデンサに電荷が蓄積されていないものとする。

img39781-28-0

1: 0

2: 2

3: 4

4: 6

5: 10

国試第29回午前:第48問

図の回路において、スイッチをa 側にして十分時間が経過した後、b 側に切換えた。正しいのはどれか。

29AM48-0

a: 抵抗の最大電流値は100 mA である。

b: 回路の時定数は0.1 s である。

c: コンデンサの両端電圧の最大値は5 V である。

d: コンデンサの両端電圧は指数関数的に増加する。

e: 抵抗に流れる電流は指数関数的に減少する。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第26回午前:第52問

図の回路において時刻t = 0sでスイッチを閉じた。出力電圧V0の経過を表す式はどれか。ただし、コンデンサの初期電荷はゼロとし、Aは理想演算増幅器とする。

26AM52-0

1: V0 = 2t

2: V0 = -2t

3: V0 = 0

4: V0 = (1/t)

5: V0 = - (1/t)

国試第7回午後:第7問

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

7PM7-0

国試第10回午後:第2問

図の回路でスイッチSを閉じてから充分時間が経った後、回路全体に蓄えられるエネルギーはどれか。 ただし、両コンデンサは無損失とする。また、図中の電圧はスイッチを閉じる前の値である。

10PM2-0

1: \frac{1}{2}CV^2\ J$

2: $\frac{1}{4}CV^2J$

3: $C^2V^2J$

4: $\frac{1}{2}C^2V\ J$

5: $\frac{1}{4}C^2V J$

国試第22回午後:第48問

図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。

22PM48-0

1: 0.20V

2: 0.33V

3: 0.50V

4: 0.67V

5: 1.0V

ME2第30回午前:第32問

図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。

img11206-32-0

1: 1

2: 2

3: 3

4: 4

5: 5

国試第2回午後:第15問

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。

2PM15-0 2PM15-1

ME2第29回午前:第31問

図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。

img11204-31-0

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第34回午後:第49問

コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量[F]はどれか。

34-PM-49

1: 0.02

2: 0.04

3: 0.1

4: 0.2

5: 0.4

ME2第34回午前:第30問

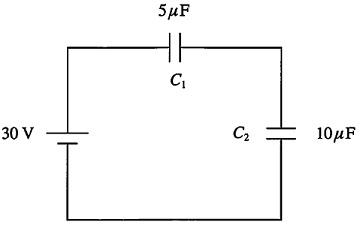

図の回路でコンデンサC2の両端電圧[V]はいくらか。

img11214-30-0

1: 3

2: 5

3: 10

4: 15

5: 20

国試第22回午後:第49問

図のような抵抗とコンデンサの直列回路に、実効値100V、50Hzの交流電源を接続した。抵抗とコンデンサのインピーダンスがそれぞれ100Ωの場合、回路に流れる電流の実効値に最も近いのはどれか。

22PM49-0

1: 0.5A

2: 0.7A

3: 1.0A

4: 1.4A

5: 2.0A
