第26回国試午前52問の類似問題

国試第10回午後:第8問

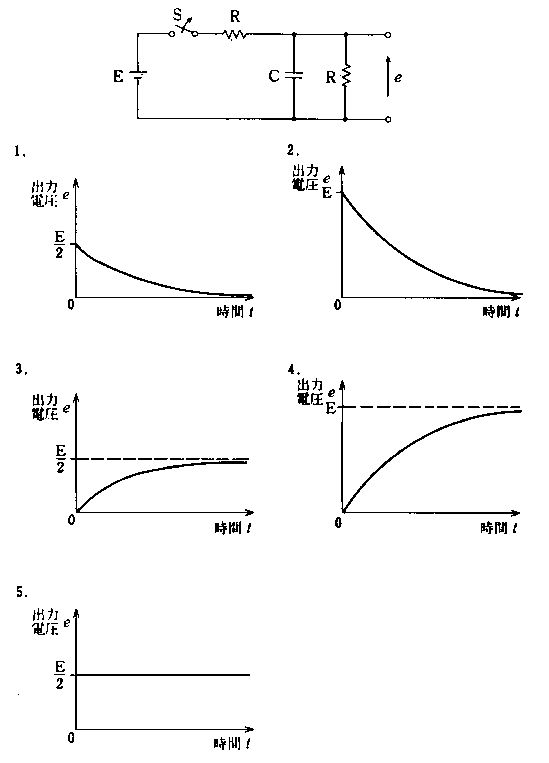

図に示す回路において長時間閉じていたスイッチSを時刻t =0で開いた。出力電圧eの波形はどれか。

10PM8-0

国試第9回午後:第11問

図に示す回路において時刻t=0でスイッチSを閉じたとき、コイルを流れる電流i(t)の最終値はいくらか。

9PM11-0

1: 1mA

2: 10mA

3: 100mA

4: 1A

5: 10A

国試第7回午後:第7問

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

7PM7-0

ME2第32回午前:第46問

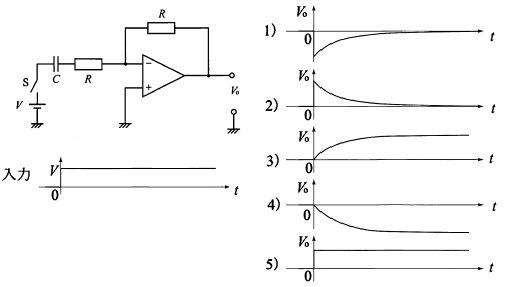

図のように反転増幅器にステップ電圧を入力した(t=0でスイッチSを入れる)。出力電圧Voはどれか。ただし、コンデンサCの電荷の初期値は0とする。

img11210-46-0

国試第12回午後:第10問

図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。

12PM10-0

a: 直後にコンデンサにかかる電圧はEである。

b: 直後に抵抗に流れる電流はE/Rである。

c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。

d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。

e: 時定数は1/CRである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第27回午後:第49問

図の回路において、t=0でスイッチを入れた。正しいのはどれか。

27PM49-0

1: 時定数はLRである。

2: 直後に抵抗にかかる電圧はEとなる。

3: 直後に流れる電流はE/Rとなる。

4: 時開か十分に経過すると抵抗にかかる電圧はE/2となる。

5: 時間が十分に経過すると抵抗で消費される電力はE2/Rとなる。

国試第33回午前:第50問

図 A の回路において、t = 0 でスイッチを入れたとき、インダクタの両端の電圧降下の変化が図 B のようになった。

33-AM-50

国試第2回午後:第15問

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。

2PM15-0 2PM15-1

国試第28回午後:第47問

図の回路でコンデンサに初期電荷が存在している。スイッチを閉じてから1秒後の電流値を、スイッチを閉じた直後の電流値と比較した時の比で最も近いのはどれか。ただし、自然対数の底e = 2. 73とする。

28PM47-0

1: 0. 76

2: 0.63

3: 0.5

4: 0.37

5: 0.24

国試第11回午後:第10問

図の回路でスイッチを閉じて100μs経過したとき、コンデンサの端子電圧は何Vか。ただし、スイッチを閉じる前のコンデンサの電荷は0とし、自然対数の底は2.7とする。

11PM10-0

1: 0

2: 0.37

3: 0.74

4: 1.26

5: 2

国試第16回午後:第19問

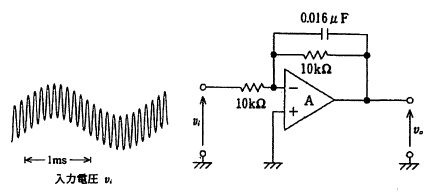

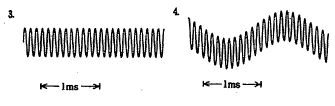

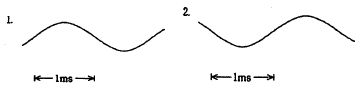

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。

16PM19-0 16PM19-1 16PM19-2 16PM19-3

国試第20回午後:第14問

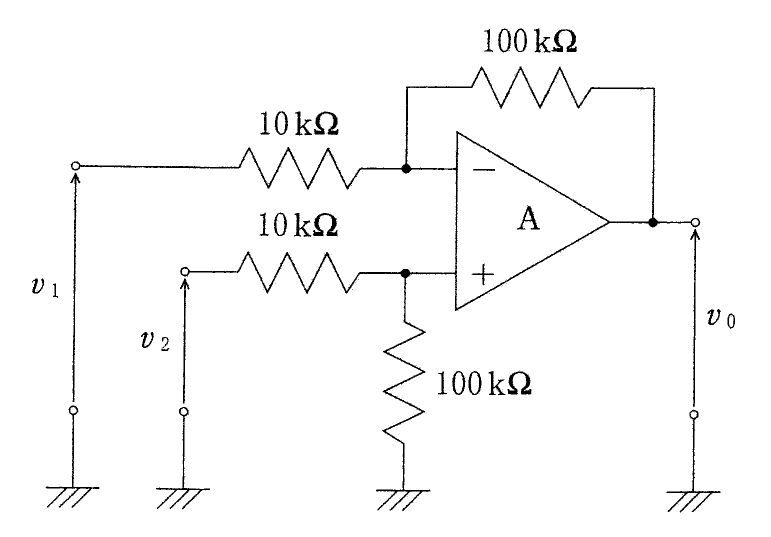

図の回路で出力電圧V0はどれか。ただし、入力電圧V1=+0.1V、V2=+0.3V、Aは理想演算増幅器とする。(電子工学)

20PM14-0

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

国試第32回午後:第48問

図1の片対数グラフは、図2の回路においてスイッチSを①にしてコンデンサCを10Vに充電後、スイッチを③にして抵抗Rで放電したときのコンデンサCにかかる電圧の経時変化である。およその時定数[秒]はどれか。ただし、自然対数の底はe = 2.7とする。

32PM48-0

1: 0.5

2: 1

3: 2

4: 5

5: 8

国試第12回午後:第11問

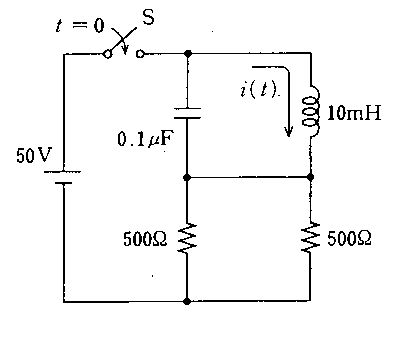

図の回路で時刻t = 0でスイッチSを閉じたときコイルを流れる電流 の最終値は何mAか。

12PM11-0

1: 0

2: 10

3: 20

4: 100

5: 200

国試第13回午後:第11問

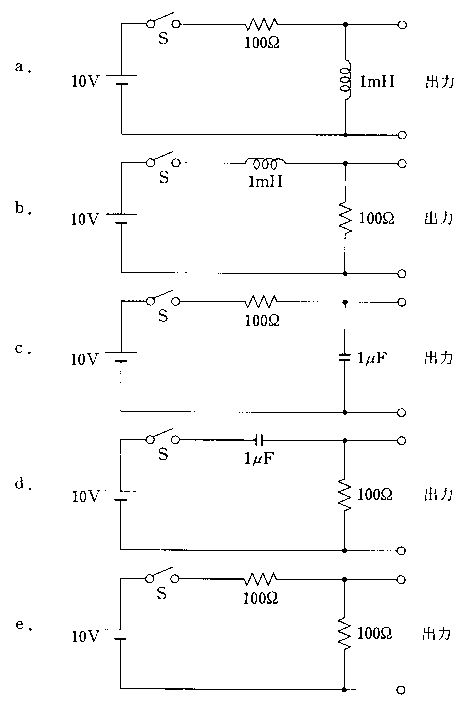

図の回路においてスイッチSを閉じたとき、出力電圧の最終値が10Vとなるのはどれか。ただし、初期値はすべて0とする。

13PM11-0

1. a b 2. a e 3. b c 4. c d 5. d e

国試第27回午後:第53問

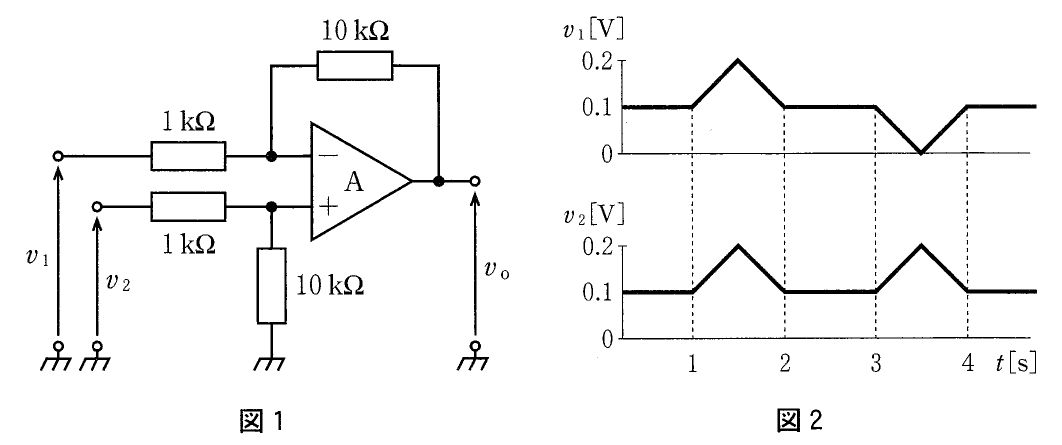

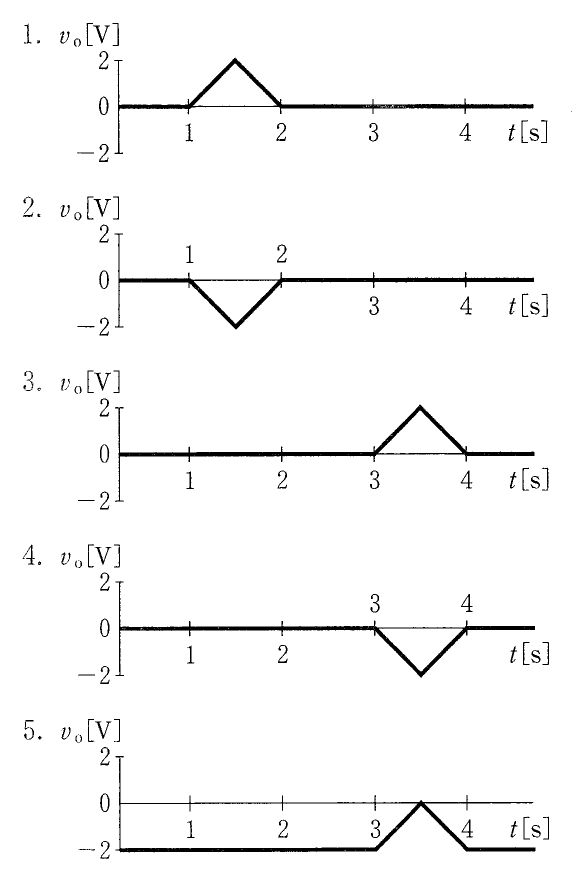

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

27PM53-0 27PM53-1

国試第23回午前:第50問

図の回路でスイッチを入れた直後に流れる電流はどれか。ただし、スイッチを入れる直前にコンデンサに電荷は蓄えられていないものとする。

23AM50-0

1: 0A

2: 1μA

3: 1mA

4: 5mA

5: 10mA

ME2第29回午前:第31問

図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。

img11204-31-0

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第29回午前:第48問

図の回路において、スイッチをa 側にして十分時間が経過した後、b 側に切換えた。正しいのはどれか。

29AM48-0

a: 抵抗の最大電流値は100 mA である。

b: 回路の時定数は0.1 s である。

c: コンデンサの両端電圧の最大値は5 V である。

d: コンデンサの両端電圧は指数関数的に増加する。

e: 抵抗に流れる電流は指数関数的に減少する。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第27回午後:第55問

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

27PM55-0

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b 2. a e 3. b c 4. c d 5. d e
