図の回路でコンデンサに初期電荷が存在している。スイッチを閉じてから1秒後の電流値を、スイッチを閉じた直後の電流値と比較した時の比で最も近いのはどれか。ただし、自然対数の底e = 2. 73とする。
1: 0. 76
2: 0.63
3: 0.5
4: 0.37
5: 0.24
コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量［F］はどれか。
1: 0.02
2: 0.04
3: 0.1
4: 0.2
5: 0.4
図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。
a: 直後にコンデンサにかかる電圧はEである。
b: 直後に抵抗に流れる電流はE/Rである。
c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。
d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。
e: 時定数は1/CRである。
1. a b 2. a e 3. b c 4. c d 5. d e
静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）
1: 63
2: 50
3: 37
4: 18
5: 0
図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。
1: 10
2: 6.3
3: 5
4: 3.7
5: 1
図の回路のスイッチSを閉じて10ms後のVcに最も近い電圧は何Vか。ただし、スイッチを閉じる前、コンデンサには電荷は充電されていないものとし、自然対数の底eは2.7とする。
1: 0.63
2: 3.7
3: 5.0
4: 6.3
5: 10
図の回路でスイッチを閉じて100μs経過したとき、コンデンサの端子電圧は何Vか。ただし、スイッチを閉じる前のコンデンサの電荷は0とし、自然対数の底は2.7とする。
1: 0
2: 0.37
3: 0.74
4: 1.26
5: 2
図の回路でスイッチSを閉じた。正しいのはどれか。（電気工学）
1: 直後にコイルにかかる電圧はEに近い。
2: 直後に流れる電流はE/Rに近い。
3: 時間が十分に経過すると抵抗にかかる電圧は0に近づく。
4: 時定数はR/Lである。
5: 抵抗で消費される電力は時間の経過に関係なく一定である。
図の回路において、t＝0でスイッチを入れた。正しいのはどれか。
1: 時定数はLRである。
2: 直後に抵抗にかかる電圧はEとなる。
3: 直後に流れる電流はE/Rとなる。
4: 時開か十分に経過すると抵抗にかかる電圧はE/2となる。
5: 時間が十分に経過すると抵抗で消費される電力はE2/Rとなる。
図の回路において、スイッチをa 側にして十分時間が経過した後、b 側に切換えた。正しいのはどれか。
a: 抵抗の最大電流値は100 mA である。
b: 回路の時定数は0.1 s である。
c: コンデンサの両端電圧の最大値は5 V である。
d: コンデンサの両端電圧は指数関数的に増加する。
e: 抵抗に流れる電流は指数関数的に減少する。
図の回路でスイッチSを閉じてから充分時間が経った後、回路全体に蓄えられるエネルギーはどれか。 ただし、両コンデンサは無損失とする。また、図中の電圧はスイッチを閉じる前の値である。
1: \frac{1}{2}CV^2\ J$
2: $\frac{1}{4}CV^2J$
3: $C^2V^2J$
4: $\frac{1}{2}C^2V\ J$
5: $\frac{1}{4}C^2V J$
図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。
1: 1
2: 2
3: 3
4: 4
5: 5
図の回路において時刻t ＝ 0sでスイッチを閉じた。出力電圧V0の経過を表す式はどれか。ただし、コンデンサの初期電荷はゼロとし、Aは理想演算増幅器とする。
1: V0 = 2t
2: V0 = -2t
3: V0 = 0
4: V0 = (1/t)
5: V0 = - (1/t)
図の回路でスイッチを入れた直後に流れる電流［mA］はいくらか。 ただし、スイッチSを入れる前はコンデンサに電荷が蓄積されていないものとする。
3: 4
4: 6
図の回路でスイッチを入れた直後に流れる電流はどれか。ただし、スイッチを入れる直前にコンデンサに電荷は蓄えられていないものとする。
1: 0A
2: 1μA
3: 1mA
4: 5mA
5: 10mA
図の回路でスイッチを閉じてから1ms後にインダクタの両端にかかる電圧[V]に最も近いのはどれか。 ただし、白然対数の底eは2.7とする。
1: 5
2: 1.2
3: 0.9
4: 0.6
5: 0.3

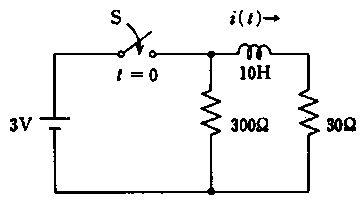

図に示す回路において時刻t＝0でスイッチSを閉じたとき、コイルを流れる電流i（t）の最終値はいくらか。
1: 1mA
2: 10mA
3: 100mA
4: 1A
5: 10A
図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

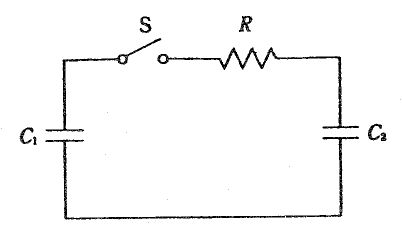

図の回路においてSを閉じて十分に時間が経過した後のC1のエネルギーはどれか。ただし、C1とC2の容量は同じで、Sが閉じる前のC1には1Jのエネルギーが蓄えられており、C2のエネルギーは0Jであったとする。
1: 0 J
2: 1/2 J
3: 1/3 J
4: 1/4 J
5: 1/8 J
図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。
1: 0.01
2: 0.1
3: 1
4: 10
5: 100
