第27回国試午後55問の類似問題

図の回路について誤っているのはどれか。

a: 時定数は1msである。

b: 遮断周波数は約160Hzである。

c: 遮断周波数より十分に高い周波数では積分回路として動作する。

d: 遮断周波数で出力電圧は入力電圧の1/2に減衰する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路において入力電圧Viと出力電圧Voの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。

1: $V_{0}=-\frac {1}{CR}\frac {dV_{i}}{dt}$

2: $V_{0}=-CR\frac {dV_{i}}{dt}$

3: $V_{0}=-\frac {1}{CR}\int V_{i}dt$

4: $V_{0}=-CR\int V_{i}dt$

5: $V_{0}=-\frac {R}{C}\int V_{i}dt$

図に示す回路について正しいのはどれか。

a: エミッタ接地トランジスタ増幅回路である。

b: 直流増幅回路である。

c: FET増幅回路である。

d: 電源電圧VDDとして負電圧を加える。

e: R2は増幅素子保護のための抵抗である。

1. a b　2. a e　3. b c　4. c d　5. d e

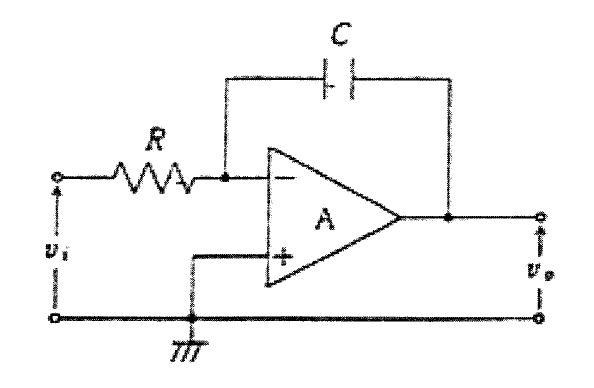

図の回路において入力Viと出力Voの関係を示す式はどれか。ただし、Aは理想増幅器とする。（電子工学）

1: $v_0=-\frac{1}{CR}\int{v_idt}$

2: $v_0=-CR\int{v_idt}$

3: $v_0=-\frac{R}{C}\int{v_idt}$

4: $v_0=-\frac{1}{CR}\frac{dv_i}{dt}$

5: $v_0=-CR\frac{dv_i}{dt}$

演算増幅器について正しいのはどれか。

a: 正帰環をかけることにより安定度を改善できる。

b: 負帰環をかけることにより周波数特性を改善できる。

c: コンデンサと抵抗とを組み合わせてフィルタを構成できる。

d: 直流信号は増幅できない。

e: 信号の電力増幅はできない。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路で出力電圧V0はどれか。ただし、入力電圧V1＝+0.1V、V2＝+0.3V、Aは理想演算増幅器とする。（電子工学）

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

図の増幅回路全体の増幅度は 52 dB である。抵抗 R 2［kX］はどれか。 ただし、A は理想演算増幅器とし、抵抗 R 1 = 1 kX、log 10^ 2 を 0．3 とする。

1: 20

2: 40

3: 100

4: 200

5: 400

図のような CR 直列回路に連続した方形波を入力させたときについて正しいのはどれか。

1: 抵抗の両端電圧 vR は積分波形を示す。

2: 回路の時定数は 0．47 ns である。

3: パルス幅に対して時定数は十分小さい。

4: vi~= R・i と表すことができる。

5: キャパシタの両端電圧 vC の波形はほぼ三角波となる。

図の回路全体の増幅度は26dBである。抵抗値R［kX］はどれか。ただし、Aは理想演算増幅器とし、log102=0．3とする。

1: 5

2: 16

3: 20

4: 30

5: 100

図の回路でVaが20mVのときVi[mV]とVo[mV]の正しい組合せはどれか。ただし、Aは理想演算増幅器とする。　

1: Vi =-2 , Vo = -400

2: Vi =-1, Vo = -200

3: Vi =-1, Vo = 200

4: Vi =2 Vo = 200

5: Vi =2 Vo = 400

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。

1: -0.1

2: -1

3: -10

4: -20

5: ?100

図の回路で電流計の指示値は何mAか。ただし、演算増幅器と電流計は理想的に働くこととする。

1: 1

2: 2

3: 3

4: 6

5: 12

図の回路のVに5Vを入力したとき、V。[V]はどれか。ただし、Aは理想演算増幅器とする。

1: -14

2: -7

3: 0

4: 7

5: 14

抵抗R、インダクタLの直列回路において正しいのはどれか。（電気工学）

1: 周波数が高くなるほど回路電流は増加する。

2: 共振周波数が存在する。

3: Rの電流とLの電流の比は周波数に比例する。

4: 回路電流は電源電圧より位相がπ/2進んでいる。

5: Lの端子電圧はRの端子電圧より位相がπ/2進んでいる。

図の回路に、周波数fの正弦波電圧viを入力した。出力電圧voについて正しいのはどれか。ただし、Aは理想演算増幅器、fo = 1 / 2πCfRf とする。

a: fがfoより十分小さければ vo = -(Rf/Ri) vi となる。

b: fがfoより十分大きければ vo = -(Rf/Ri)vi となる。

c: f = fo でvoの振幅は最大となる。

d: fがfoより十分小さければvoの振幅は0に近づく。

e: fがfoより十分大きければvoの振幅は0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の出力Voはどれか。ただし、Aは理想演算増幅器とする。

1: -1V

2: -2V

3: -3V

4: -4V

5: -5V

図の回路において時刻t ＝ 0sでスイッチを閉じた。出力電圧V0の経過を表す式はどれか。ただし、コンデンサの初期電荷はゼロとし、Aは理想演算増幅器とする。

1: V0 = 2t

2: V0 = -2t

3: V0 = 0

4: V0 = (1/t)

5: V0 = - (1/t)

図の回路において、t＝0でスイッチを入れた。正しいのはどれか。

1: 時定数はLRである。

2: 直後に抵抗にかかる電圧はEとなる。

3: 直後に流れる電流はE/Rとなる。

4: 時開か十分に経過すると抵抗にかかる電圧はE/2となる。

5: 時間が十分に経過すると抵抗で消費される電力はE2/Rとなる。

演算増幅器について正しいのはどれか。

a: 正帰還をかけることによって安定度を改善できる。

b: 負帰還をかけることによって周波数特性を改善できる。

c: コンデンサと抵抗とを組み合わせてフィルタを構成できる。

d: 直流信号は増幅できない。

e: 信号の電力増幅はできない。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について誤っているのはどれか。

a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。

b: 直流ではインピーダンスが無限大である。

c: 共振するとインピーダンスは抵抗Rとなる。

d: 共振周波数は1/(2π√LC)である。

e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e
