第35回国試午前55問の類似問題

国試第32回午後:第55問

図の回路のVi[V]はどれか。ただし、Aは理想演算増幅器とする。

32PM55-0

1: -2

2: -1

3: 0

4: 1

5: 2

国試第29回午後:第54問

図の回路でVo/ Vi はどれか。ただし、Aは理想演算増幅器とする。

29PM54-0

1: $\frac {R_{2}R_{4}}{R_{1}R_{3}}$

2: $-\frac {R_{2}R_{4}}{R_{1}R_{3}}$

3: $\frac {R_{1}R_{3}}{R_{2}R_{4}}$

4: $-\frac {R_{1}R_{3}}{R_{2}R_{4}}$

5: $\frac {R_{1}R_{3}}{R_{1}R_{4}}$

国試第17回午後:第18問

図の回路の出力Voはどれか。ただし、Aは理想演算増幅器とする。

17PM18-0

1: -1V

2: -2V

3: -3V

4: -4V

5: -5V

国試第36回午後:第53問

図の回路でViが1Vのとき、[mA]Iはどれか。ただし、Aは理想演算増幅器とする。

36153

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第19回午後:第18問

図の回路において出力Voの値はどれか。なお、Aは理想演算増幅器とする。(電子工学)

19PM18-0

1: 0.5V

2: 1.0V

3: 1.5V

4: 2.0V

5: 3.0V

国試第22回午前:第55問

図の回路で入力Viと出力Voの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。

22AM55-0

1: $ V_{0}=-\frac {1}{CR}\int V_{i}dt$

2: $ V_{0}=-CR\int V_{i}dt$

3: $ V_{0}=-\frac {R}{C}\int V_{i}dt$

4: $ V_{0}=-\frac {1}{CR}\frac {dV_{i}}{dt}$

5: $ V_{0}=-CR\frac {dV_{i}}{dt}$

国試第16回午後:第19問

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。

16PM19-0 16PM19-1 16PM19-2 16PM19-3

国試第31回午後:第53問

図の回路の入力電圧Viと出力電圧V。の関係式(V。/Vi)はどれか。ただし、Aは理想演算増幅器とする。

31PM53-0

1: $ -\left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \frac {R_{4}}{R_{3}}$

2: $ \left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \frac {R_{4}}{R_{3}}$

3: $ -\left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \left( 1+\frac {R_{4}}{R_{3}}\right) $

4: $ \frac {R_{2}}{R_{1}}\cdot \frac {R_{4}}{R_{3}}$

5: $ -\frac {R_{2}}{R_{1}}\cdot \left( 1+\frac {R_{4}}{R_{3}}\right) $

国試第18回午後:第16問

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。(電子工学)

18PM16-0

1: R

2: $\frac{1}{R}$

3: $ R+\ j\omega{C}$

4: $ R+\frac {1}{j\omega C}$

5: $\frac {1}{R}+j\omega C$

国試第23回午後:第50問

図の回路で出力電圧VOは何Vか。ただし、Aは理想演算増幅器とする。

23PM50-0

1: -1

2: -2

3: -3

4: -4

5: -5

国試第29回午前:第53問

図の回路で入力電圧Vi と出力電圧Vo の関係を表す式はどれか。ただし、A は理想演算増幅器とする。

29AM53-0

国試第22回午前:第54問

図の回路の出力電圧Voが比例するのはどれか。ただしAは理想演算増幅器とする。

22AM54-0

1: v2+v1

2: v2-v1

3: v2・v1

4: $\frac {V_{2}}{V_{1}}$

5: $\sqrt {V_{2}\cdot V_{1}}$

国試第18回午後:第17問

図の回路において二つの入力V1、V2とVoの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。(電子工学)

18PM17-0

1: $V_{0}=\frac {R_{1}+R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

2: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}}\left( V_{2}-V_{1}\right) $

3: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}-R_{1}}\left( V_{2}-V_{1}\right) $

4: $V_{0}=\frac {R_{1}}{R_{2}}\left( V_{2}-V_{1}\right) $

5: $V_{0}=\frac {R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

国試第27回午前:第52問

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

27AM52-0

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第20回午後:第14問

図の回路で出力電圧V0はどれか。ただし、入力電圧V1=+0.1V、V2=+0.3V、Aは理想演算増幅器とする。(電子工学)

20PM14-0

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

国試第16回午後:第17問

図の回路において出力電圧Voはどれか。ただし、入力電圧V1=20mV、V2=10mV、Aは理想演算増幅器とする。

16PM17-0

1: 100V

2: 10V

3: 1V

4: 0V

5: -1V

国試第27回午後:第53問

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

27PM53-0 27PM53-1

国試第28回午後:第53問

図の回路において出力電圧 Vo [V] はどれか。ただし、入力電圧 V1 = 20 mV、V2 = 10 mV、Aは理想演算増幅器とする。

28PM53-0

1: -10

2: -1

3: 1

4: 10

5: 100

国試第26回午前:第54問

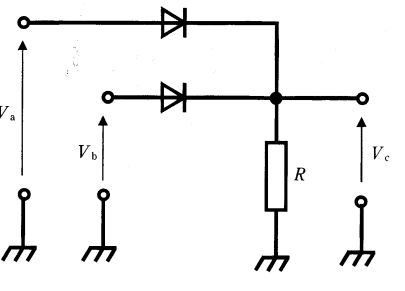

図の回路でVaが 5V、Vbが3Vのとき、Vc[V]はどれか。ただし、ダイオードは理想ダイオードとする。

26AM54-0

1: -2

2: 2

3: 3

4: 5

5: 8

国試第30回午前:第54問

図の回路において正しいのはどれか。ただし、A は理想演算増幅器とする。

30AM54-0

a: 反転増幅回路である。

b: 入力抵抗は Rs である。

c: 二つの抵抗に流れる電流は等しい。

d: Vs は Vi に等しい。

e: Rs を無限大にすると |Vi| = |Vs| になる。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
