第21回国試午後5問の類似問題

最大容量500pFの可変コンデンサがある。容量を最大にして直流500Vの電源に接続した。その後、電源から切り離して200pFに容量を減少させた。　可変コンデンサの端子電圧は何Vになるか。　ただし、コンデンサは無損失とする。

1: 200

2: 320

3: 500

4: 790

5: 1250

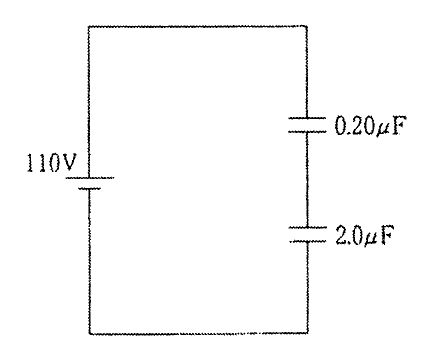

図のように0.20μFと2.0μFのコンデンサ2個を直列に接続し、その両端に110 Vの直流電圧を印加した。2.0μFのコンデンサの両端にかかる電圧はどれか。（電気工学）

1: 0.10V

2: 10V

3: 55V

4: 100V

5: 110V

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。

3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。

4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。

5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。

図のような抵抗とコンデンサの直列回路に、実効値100V、50Hzの交流電源を接続した。抵抗とコンデンサのインピーダンスがそれぞれ100Ωの場合、回路に流れる電流の実効値に最も近いのはどれか。

1: 0.5A

2: 0.7A

3: 1.0A

4: 1.4A

5: 2.0A

除細動器内部コンデンサの静電容量が150nFで、設定エネルギーが300Jの場合、除細動に用いる充電電圧［V］はどれか。ただし、内部損失がないものとする。

1: 141

2: 200

3: 1,414

4: 2,000

5: 14,142

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

1μFの静電容量を持つコンデンサに5kHzで実効値314mAの正弦波電流を流すために印加する電圧はどれか。

1: 5 V

2: 10V

3: 20V

4: 31V

5: 63 V

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 2F(ファラッド)のコンデンサの両極板にそれぞれ±2Cの電荷が蓄えられているとき、電圧は1Vである。

3: 2Fのコンデンサの電圧が2Vであるとき、両極板に蓄えられている電荷は±2Cである。

4: 正弦波交流電圧を印加しているとき、電圧を2倍にすると流れる電流は1/2になる。

5: 正弦波電流を流しているとき、周波数を2倍にすると電圧は2倍になる。

1μFの平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4μFになる。

2: 極板間距離を2倍にすると容量が2μFになる。

3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量［F］はどれか。

1: 0.02

2: 0.04

3: 0.1

4: 0.2

5: 0.4

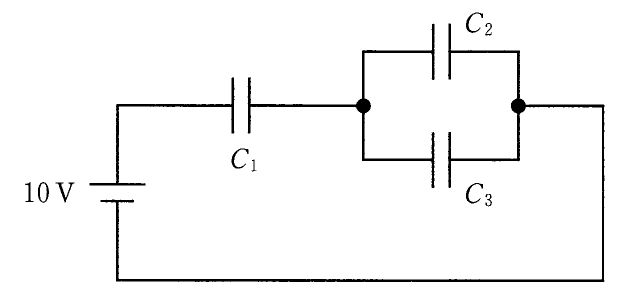

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1＝2μF、C2＝C3＝1.5μFである。

1: 2

2: 3

3: 4

4: 6

5: 8

100Ω、電力容量1Wの抵抗と50Ω、電力容量2Wの抵抗とを直列に結線し、これに電源を接続した。加えられる最大の電源電圧はどれか。

1: 10V

2: 15V

3: 20V

4: 25V

5: 30V

抵抗とコンデンサの直列回路に急に直流電圧を加えたとき、コンデンサの端子電圧の時間的経過として正しいのはどれか。ただし、コンデンサの電荷は電圧を加える前は零である。

1: 最初から最後まで電圧は零である。

2: 最初に高い電圧が発生し徐々に減衰して最後は零になる。

3: 最初は電圧は零であり徐々に増加して一定となる。

4: 最初はあまり電圧は高くなく徐々に増加するが最後は零となる。

5: 最初から最後まで電圧は一定である。

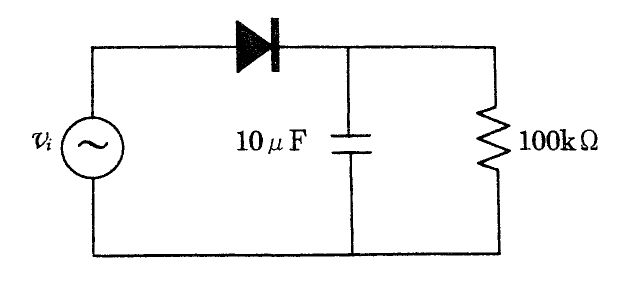

図の回路について正しいのはどれか。ただし、ダイオードﾞは理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。

1: 2000

2: 1000

3: 500

4: 250

5: 125

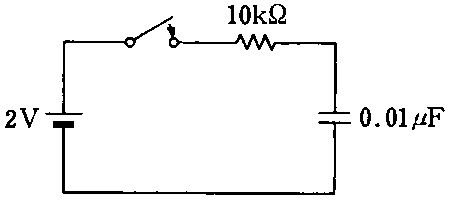

図の回路でスイッチを閉じて100μs経過したとき、コンデンサの端子電圧は何Vか。ただし、スイッチを閉じる前のコンデンサの電荷は0とし、自然対数の底は2.7とする。

1: 0

2: 0.37

3: 0.74

4: 1.26

5: 2

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e
