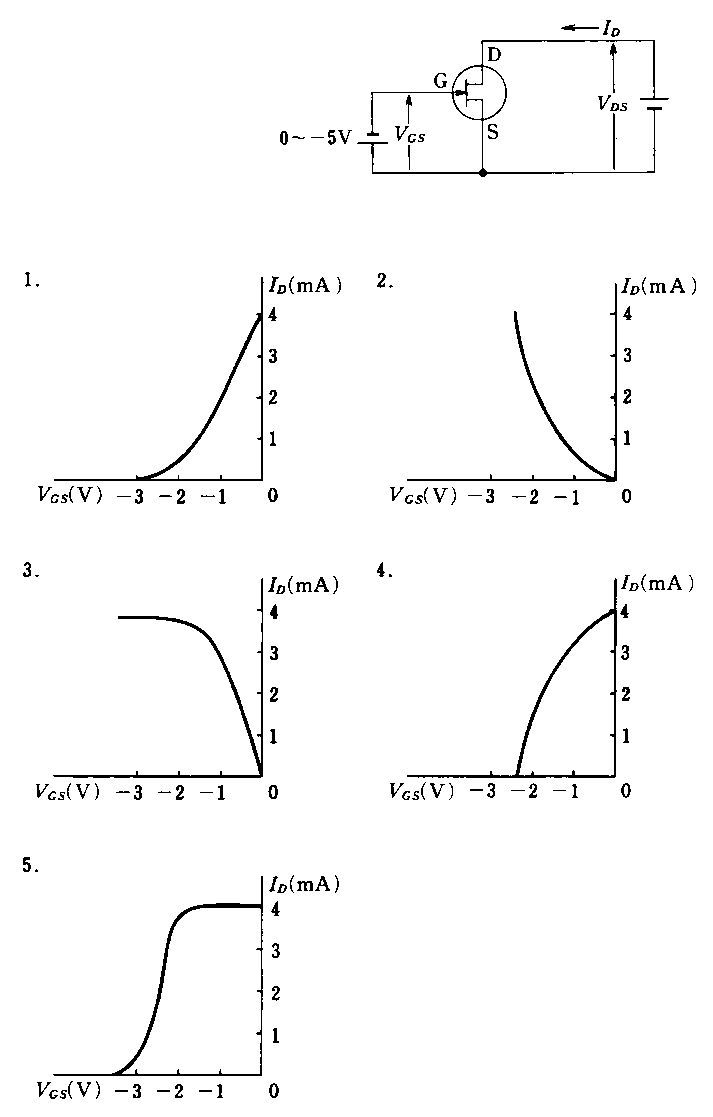

FETのゲート電圧(VGS)に対するドレーン電流(ID)の特性を測定した。正しいのはどれか。
正しいのはどれか。
a: 演算増幅器を用いて積分回路を作ることができる。
b: 演算増幅器では反転入力端子と非反転入力端子との電位差はほぼ0である。
c: 同相除去比(CMRR)を小さくするために演算増幅器による差動増幅回路を用いる。
d: 入力インピーダンスを小さくするために演算増幅器による非反転増幅回路を用いる。
e: 出力インピーダンスを大きくするために演算増幅器を用いる。
1. a b 2. a e 3. b c 4. c d 5. d e
信号を伝送するときの変調方式について誤っているのはどれか。
1: 耐雑音特性が強く要求されるときにはPCM(パルス符号変調)が使われる。
2: FMはAMより耐雑音特性は悪いが周波数帯域を広く使わなくて済む利点がある。
3: PWM(パルス幅変調)は振幅の変化を生じさせる雑音に強い性質がある。
4: パルス変調においては信号のサンプリングに関する標本化定理を満足しなければならない。
5: FM‐FMあるいはPWM‐FMなどの多重変調方式も用いられる。
磁気センサはどれか。
1: サイリスタ
2: ホール素子
3: バリスタ
4: 差動トランス
5: ISFET
