電子工学の過去問

正しいのはどれか。

a: 電荷結合素子(CCD)は電子内視鏡に用いられている。

b: 液晶は発光素子である。

c: ツェナーダイオードは可視光センサである。

d: 光電子増倍管はシンチレーションカウンタに用いられている。

e: ホトダイオードは光通信に用いられている。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

バイポーラトランジスタについて正しいのはどれか。

a: n形とp形の半導体によって構成される。

b: 電界効果トランジスタより入力インピーダンスが高い。

c: エミッタ接地電流増幅率は1より小さい。

d: 正負2種類の電荷が動作に寄与している。

e: アナログ増幅にもスイッチングにも用いられる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

正しいのはどれか。

a: アナログ変調方式には搬送波を必要とする。

b: ディジタル変調方式にはクロックを必要とする。

c: ディジタル変調方式のみで無線伝送が可能である。

d: AMは雑音の影響をほとんど受けない。

e: 雑音レベルが閾値を超えるとFMの受信品質は急激に劣化する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

正しいのはどれか。

a: 非安定マルチバイブレータはパルス発生回路である。

b: 非安定マルチバイブレータはフリップフロップとも呼ばれる。

c: 単安定マルチバイブレータには2個以上のコンデンサが必要である。

d: 単安定マルチバイブレータがパルスを発生するためにはトリガが必要である。

e: 双安定マルチバイブレータは2進カウンタに用いられる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

発振回路について誤っているのはどれか。

1: 水晶発振回路はLC発振回路より周波数安定度が高い。

2: 水晶振動子の固有振動数と発振周波数とは互いに独立である。

3: 発振にはエネルギーの供給が必要である。

4: LC発振回路ではインダクタンスと静電容量の値で発振周波数が決まる。

5: 正帰還が用いられている。

理想的なオペアンプを用いた図の回路について正しいのはどれか。

a: 出力と入力の位相は 180度異なる。

b: 出カインピーダンスは入力インピーダンスより大きい。

c: 電圧ホロワと呼ばれる。

d: 負帰還が用いられている。

e: 電圧増幅を行うために用いられる。

1. a b　2. a e　3. b c　4. c d　5. d e

理想的なオペアンプを用いた図の回路で電圧利得20dBの増幅器を作るとき、Rの値はどれか。

1: 9kΩ

2: 10kΩ

3: 19kΩ

4: 20kΩ

5: 21kΩ

理想的なオペアンプを用いた図の回路の出力電圧はどれか。

1: 0.2V

2: 0.1V

3: 0.0V

4: -0.1V

5: -0.2V

差動増幅器について正しいのはどれか。

a: オフセットを調整する必要がない。

b: 電源電圧の変動の影響を受けにくい。

c: 直流信号を増幅できる。

d: CMRR(同相除去比)を大きくすることができる。

e: 内部雑音を相殺することができる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路において全波整流回路として動作するのはどれか。

誤っているのはどれか。

1: 不純物を含まない半導体を真性半導体という。

2: シリコン(Si)にリン(P)を加えるとn形半導体になる。

3: ユニポーラトランジスタにはpチャネルとnチャネルの2種類がある。

4: ユニポーラトランジスタは電圧制御形である。

5: MOSトランジスタはバイポーラトランジスタの一種である。

図の回路について正しいのはどれか。

a: 低域通過特性を示す。

b: 微分回路に用いられることがある。

c: 時定数は10msである。

d: 出力波形の位相は入力波形より進む。

e: 遮断周波数は約50Hzである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の波形について正しいのはどれか。

a: 周期は1sである。

b: 実効値は$1/\sqrt2$である。

c: 直流成分を含む。

d: 調波成分を含む。

e: 間tで微分すると三角波が得られる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

通信について正しいのはどれか。

a: 送信側で伝送路に適した搬送波に情報をのせる操作を変調という。

b: 一般に周波数変調(FM)は振幅変調(AM)より雑音の影響を受けやすい。

c: パルス符号変調(PCM)は正弦波を搬送波とする変調である。

d: パリティチェックは誤り検出方法の一つである。

e: 多重伝送では同時に多数の信号を伝送する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

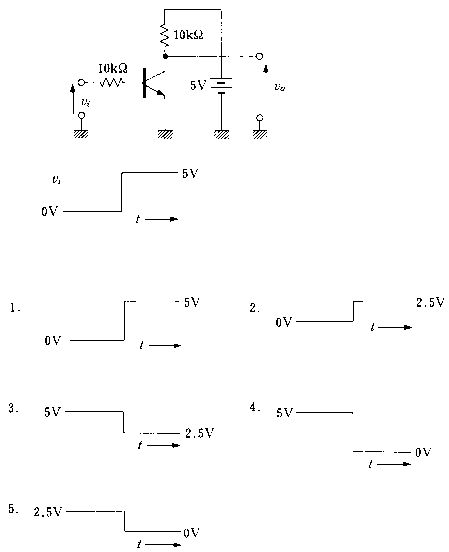

図の回路に入力(vi)を加えたとき、出力(vo)に最も近い波形はどれか。ただし、トランジスタの直流電流増幅定数(hfe)は100とする。

正しいのはどれか。

a: 水晶振動子を用いた発振回路は周波数安定度が高い。

b: オペアンプでは発振回路を実現できない。

c: 発振には負帰還が必要である。

d: 双安定マルチバイブレータは発振回路である。

e: LC発振回路ではインダクタンスと静電容量の値で発振周波数が決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

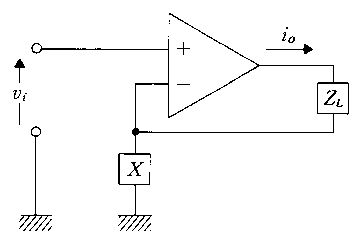

負荷ZLの変動に関わらず入力電圧viに比例する電流ioをZLに供給するための素子Xはどれか。ただし、オペアンプは理想的なものとする。

1: 抵抗

2: コンデンサ

3: インダクタ

4: ダイオード

5: 電池

差動増幅率20dBの増幅器に10Vの同相入力を加えたとき、出力電圧が10mVであった。CMRR(同相除去比)はどれか。

1: 20dB

2: 40dB

3: 60dB

4: 80dB

5: 100dB

図の電圧増幅回路について正しいのはどれか。ただし、オペアンプは理想的なものとする。

a: 反転増幅回路である。

b: 電圧利得は20dBである。

c: 負帰還が用いられている。

d: a-b間の電圧は入力電圧に等しい。

e: 入力インピーダンスは11kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

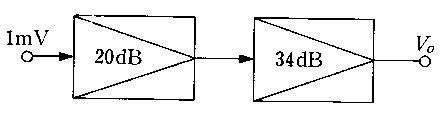

図の電圧増幅回路でV0はどれか。ただし、$\log_{10}{2}=0.3$とする。

1: 54mV

2: 60mV

3: 340mV

4: 500mV

5: 680mV
