電子工学の過去問

誤っているのはどれか。

1: 周波数変調による信号伝送は振幅変調よりも雑音の影響を受けやすい。

2: 光ファイバ通信は伝送情報量が多い。

3: パルス符号変調は雑音に対して非常に強い。

4: ISDNは一つのネットワークで多種多様の情報を伝送するシステムである。

5: 送受信のために変調と復調回路を内蔵した装置をモデムという。

正しいのはどれか。

a: バイポーラトランジスタを用いて信号の増幅が行える。

b: FETを用いて論理回路は構成できない。

c: 演算増幅器は論理演算回路を集積して作られている。

d: 論理回路と抵抗、コンデンサを用いて能動フィルタを構成する。

e: C-MOS論理回路の特徴の一つは消費電力が小さいことである。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 差動増幅器では同相で入った雑音成分は打ち消されて出力に現れない。

b: 演算増幅器はきわめて利得が高いので発振しにくい。

c: 演算増幅器に負帰還をかけると利得をさらに上げることができる。

d: 生体電気計測用増幅器には入力インピーダンスの低い回路が多く用いられる。

e: 演算増幅器に負帰還をかけると一般に安定となる。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

1: ベース接地は高入力インピーダンスが必要な場合に使われる。

2: 電界効果トランジスタ(FET)は低入力インピーダンス回路の入力段に用いられる。

3: トランジスタのコレクタ電流はベース電流とほぼ等しい。

4: n型半導体の多数キャリアは電子である。

5: p型半導体の多数キャリアは陽子である。

光エレクトロニクスについて正しいのはどれか。

1: フォトトランジスタを用いて電気信号を光信号に変えることができる。

2: 光ファイバを用いて位相のそろった光を発生できる。

3: 太陽電池は光エネルギーを貯える素子である。

4: 光電子増倍管は電子流を増幅して光を発生する。

5: フォトダイオードを用いて光信号を電気信号に変えることができる。

CMOS論理回路について誤っているのはどれか。

1: 消費電力が大きい。

2: 雑音に強い。

3: CMOSの名称はnMOSとpMOSという相補的(Complementary)なデバイスを用いることから来ている。

4: 低電圧でも動作する。

5: CMOSデバイスは電圧で制御される。

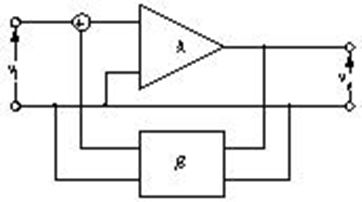

図の負帰還増幅回路で、増幅器単独の利得$A=-1×10^5$、帰還回路の伝達特性β=0.01のとき、総合利得Gとして正しいのはどれか。

1: $-10$

2: $-10^2$

3: $-10^3$

4: $-10^4$

5: $-10^5$

負帰還増幅回路として正しいのはどれか。

誤っているのはどれか。

1: FETの種類としてジャンクション形とMOS形とがある。

2: バイポーラトランジスタでは正孔と電子により電流が形成される。

3: ダイオードの端子電圧と電流との関係は線形である。

4: トランジスタの接地法のうち、エミッタ接地は一般によく用いられる。

5: FETは増幅素子のほか可変抵抗素子としても使われる。

半導体素子の記号として誤っているのはどれか。

正しいのはどれか。

1: 太陽電池は発光素子の一種である。

2: フォト・トランジスタを用いて電気信号を光信号に変えることができる。

3: 半導体レーザは光の伝送素子の一種である。

4: 光ファイバは半導体レーザの一種である。

5: 光電子増倍管を用いて光信号を電気信号に変えることができる。

生体信号の伝送について正しいのはどれか。

a: 時分割方式により信号伝送の多重化を図ると復調操作が不要となる。

b: 振幅変調(AM)は周波数変調(FM)よりも雑音の混入に対して強い。

c: 光ファイバを用いると伝送情報量がきわめて大きく、画像データの伝送も容易となる。

d: パルス符号変調(PCM)は雑音の混入に対して最も強い方式である。

e: パルス符号変調(PCM)は信号の大きさをパルスの数に変えて信号伝送を行う。

1. a b　2. a e　3. b c　4. c d　5. d e

変調方式について正しいのはどれか。

1: A振幅変調B周波数変調Cパルス位置変調

2: A振幅変調B位相変調Cパルス位置変調

3: Aパルス振幅変調B位相変調Cパルス位置変調

4: Aパルス振幅変調B周波数変調Cパルス幅変調

5: A位相変調B周波数変調Cパルス幅変調

負帰還増幅器がよく用いられる理由として正しいのはどれか。

1: 周波数特性が優れている。

2: 電磁的雑音が小さい。

3: 発振しやすい。

4: 消費電力が小さくできる。

5: 増幅度(利得)が大きい。

正しいのはどれか。

a: n型半導体の多数キャリアは正孔(ホール)である。

b: ダイオードの端子電圧と電流の関係は直線的な比例特性を示す。

c: バイポーラトランジスタの三つの端子はソース、ベース、コレクタである。

d: バイポーラトランジスタでは電流が正孔と電子によって運ばれている。

e: 金属酸化物電界効果トランジスタではゲートには電流はほとんど流れない。

1. a b　2. a e　3. b c　4. c d　5. d e

光センサとして使用できないのはどれか。

1: 光電子増倍管

2: ホト・ダイオード

3: ホト・トランジスタ

4: 光ファイバ

5: 太陽電池

信号を伝送するときの変調方式について誤っているのはどれか。

1: 宇宙通信のように耐雑音特性が強く要求されるときには、回路が複雑になってもPCM(パルス符号変調)が使われる。

2: FMはAMより耐雑音特性は悪いが周波数帯域を広く使わなくて済む利点がある。

3: PWMは振幅の変化を生じさせる雑音に強い性質がある。

4: 信号を変調する際には、信号のサンプリングに関する標本化定理を満足しなければならない。

5: 伝送方式によっては、FM-FMあるいはPWM-FMなどの多重変調方式をとることもある。

誤っているのはどれか。

1: 抵抗とコンデンサのみで近似的な積分回路を作ることができる。

2: 抵抗とインダクタンス(コイル)のみで近似的な微分回路を作ることができる。

3: 抵抗とコンデンサのみで近似的な微分回路を作ることができる。

4: 抵抗と演算増幅器のみで微分回路を作ることができる。

5: 抵抗とコンデンサと演算増幅器を用いると精度のよい積分回路を作ることができる。

差動増幅器について正しいのはどれか。

a: 一般に2個以上のトランジスタを用いて構成する。

b: 一般に演算増幅器の内部回路として用いられている。

c: 入力端子が2個あるので必ず2個の信号を加えなくてはならない。

d: CMRR(同相弁別比)は小さい。

e: 温度変化に対して比較的安定である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

演算増幅器について正しいのはどれか。

a: 一般に出力インピーダンスが高い。

b: 電圧利得が非常に高いので、一般に負帰還をかけて使用する。

c: 直流から交流信号まで増幅することができる。

d: アナログ信号は増幅できるが、ディジタル信号を扱う回路には使用できない。

e: 演算増幅器を用いてインピーダンス変換回路をつくるのは難しい。

1. a b　2. a e　3. b c　4. c d　5. d e
