電子工学の過去問

図1の回路に図2に示す電圧波形を入力したときの出力波形はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

コイルに交流電圧を印加した場合、コイルに流れる電流と電圧の位相について正しいのはどれか。（電気工学）

1: 電流は電圧よりπ/2位相が遅れている。

2: 電流は電圧よりπ/4位相が遅れている。

3: 電流は電圧と同位相である。

4: 電流は電圧よりπ/4位相が進んでいる。

5: 電流は電圧よりπ/2位相が進んでいる。

逆相利得80dB、CMRR（同相除去比）100dBの差動増幅器に振幅1Vの同相信号を入力した。増幅器出力の同相信号の振幅はどれか。（電子工学）

1: 0.05V

2: 0.1V

3: 1V

4: 10V

5: 20V

図の電圧増幅回路において入力電圧Viはどれか。（電子工学）

1: 3.0mv

2: 6.0mv

3: 7.5mv

4: 10mv

5: 15mv

図の回路において二つの入力V1、V2とVoの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。（電子工学）

1: $V_{0}=\frac {R_{1}+R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

2: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}}\left( V_{2}-V_{1}\right) $

3: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}-R_{1}}\left( V_{2}-V_{1}\right) $

4: $V_{0}=\frac {R_{1}}{R_{2}}\left( V_{2}-V_{1}\right) $

5: $V_{0}=\frac {R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。（電子工学）

1: R

2: $\frac{1}{R}$

3: $ R+\ j\omega{C}$

4: $ R+\frac {1}{j\omega C}$

5: $\frac {1}{R}+j\omega C$

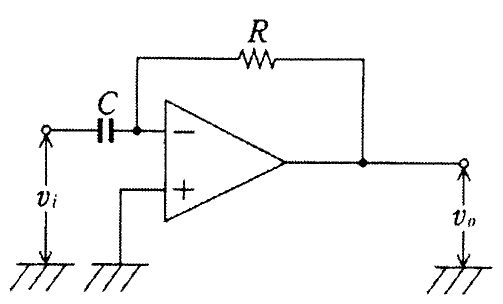

図の回路はどれか。（電子工学）

1: 微分回路

2: 積分回路

3: ピークホールド回路

4: 比較器

5: 非反転増幅器

図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

図の回路の端子AB間に100V、50Hzの交流電圧を印加した。端子CD間の電圧波形に最も近いのはどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

トランジスタについて誤っているのはどれか。（電子工学）

1: インピーダンス変換回路はコレクタ接地で作ることができる。

2: FETは高入力インピーダンスの回路を実現できる。

3: FETは入力電流で出力電流を制御する素子である。

4: MOSFETは金属一酸化膜一半導体の構造をもつ。

5: FETはユニポーラトランジスタともいう。

図の回路の出力Voはどれか。ただし、Aは理想演算増幅器とする。

1: -1V

2: -2V

3: -3V

4: -4V

5: -5V

平均信号電圧が1mV（実効値）、SNが40dBの生体信号に含まれる雑音電圧（実効値）はどれか。

1: 1μV

2: 5μV

3: 10μV

4: 50μV

5: 100μV

0.9Wの入力を90Wに増幅する電力増幅器の電力増幅度はどれか。

1: 10dB

2: 20dB

3: 30dB

4: 40dB

5: 100dB

差動増幅度20dBの電圧増幅器に10Vの同相入力を加えたとき、出方電圧が10mVであった。 CMRR （同相除去比）はどれか。

1: 20dB

2: 40dB

3: 60dB

4: 80dB

5: 100dB

トランジスタの特性を示す用語でないのはどれか。

a: 電流増幅率

b: 相互コンダクタンス

c: 最大許容電流

d: ホール係数

e: 相互インダクタンス

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 液晶は表示装置に利用される。

b: CCDは撮像装置に利用される。

c: サイリスタはアナログ増幅素子である。

d: 硫化カドミウム(CdS)セルは超音波素子である。

e: ホトトランジスタは発光素子である。

1. a b　2. a e　3. b c　4. c d　5. d e

(1-j)/(1+j)と等しいのはどれか。ただし、jは虚数単位である。

1: -j

2: j

3: 1-j

4: -1

5: 1

図1は変調信号を示し、図2は変調された波形を示している。この変調方式はどれか。

1: AM

2: FM

3: PM

4: PCM

5: PWM

図の回路の入力A、Bと出力Xで正しいのはどれか。

a: A=0、B=0、X=1

b: A=0、B=1、X=1

c: A=1、B=0、X=1

d: A=1、B=1、X=1

e: A=0、B=0、X=不定

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。
