電子工学の過去問

発光素子はどれか。

1: ホトダイオード

2: サイリスタ

3: LED

4: CdS

5: CCD

同相入力雑音電圧が1Vの環境下で1mVの心電図を記録した。信号出力は100mV、同相雑音出力は10mVであった。同相除去比（CMRR）はどれか。

1: 100dB

2: 80dB

3: 60dB

4: 40dB

5: 20dB

振幅変調(AM）において、搬送波を100kHz、信号波を10kHzとしたとき、被変調波の側波帯の周波数はどれか。（電子工学）

1: 80kHzと120kHz

2: 85kHzと115kHz

3: 90kHzと110kHz

4: 95kHzと105kHz

5: 110kHzと120kHz

通信について誤っているのはどれか。（電子工学）

a: より合わせ銅線ケーブルによる有線通信は、同軸ケーブルに比べ電磁妨害に強い。

b: 光ファイバによる有線通信は、より合わせ銅線ケーブルに比べ電磁妨害に強い。

c: 建物内での電波による無線通信では、マルチパスフェージングが生じる。

d: 周波数変調(FM)は直流を含んだ信号を送信できる。

e: 医用テレメータは中波帯の電波を使用している。

1. a b　2. a e　3. b c　4. c d　5. d e

変調方式を示す略語はどれか。（電子工学）

a: TDMA

b: RAM

c: PWM

d: PCM

e: DICOM

1. a b　2. a e　3. b c　4. c d　5. d e

パルス波形のひずみの影響を最も受けにくい変調方式はどれか。（電子工学）

1: パルス振幅変調

2: パルス幅変調

3: パルス位置変調

4: パルス符号変調

5: パルス時変調

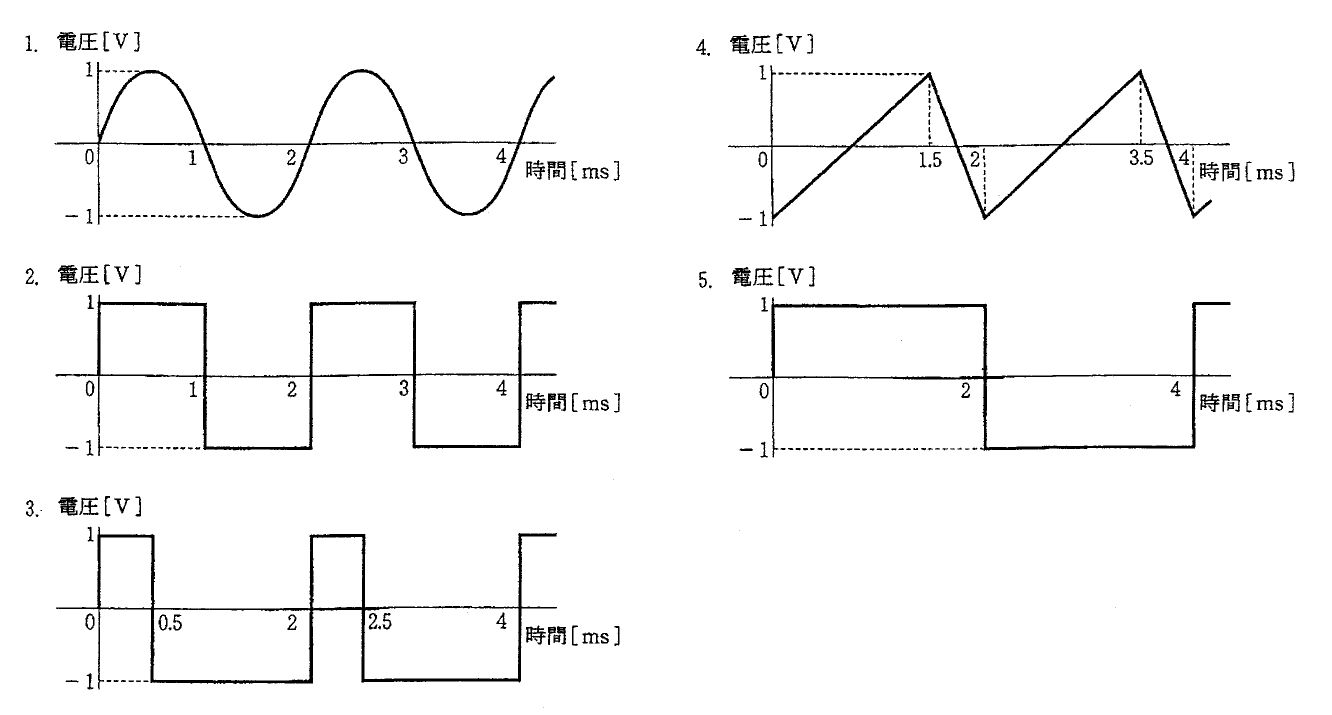

基本周波数が異なる波形はどれか。（電子工学）

差動増幅器の2つの入力端子間に振幅100mVの同相信号と振幅10mVの逆相信号　を同時に入力した。このとき出力では同相信号が10mVに減衰し、逆相信号は1Vに増幅されていた。この増幅器のCMRR（同相除去比）はどれか。（電子工学）

1: 20dB

2: 40dB

3: 60dB

4: 100dB

5: 300dB

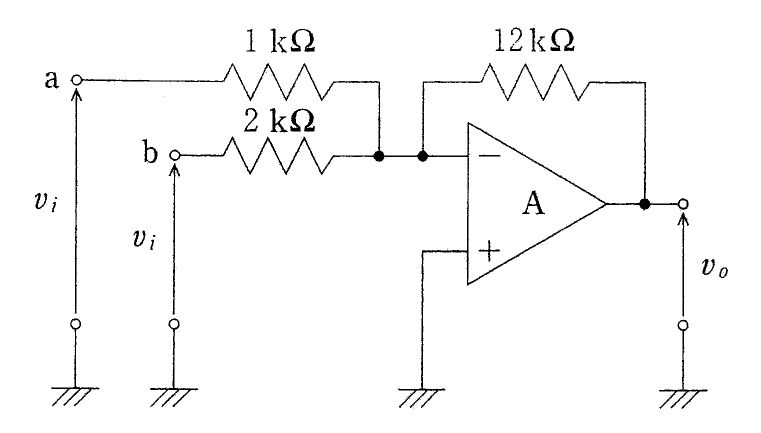

図の回路で入力端子a、bそれぞれに同時に同じ電圧Viの入力信号を加えた。出力信号VOの電圧はどれか。ただしAは理想演算増幅器とする。（電子工学）

1: -2Vi

2: -4Vi

3: -6Vi

4: -12Vi

5: -18Vi

図の回路で出力電圧V0はどれか。ただし、入力電圧V1＝+0.1V、V2＝+0.3V、Aは理想演算増幅器とする。（電子工学）

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

受光素子でないのはどれか。（電子工学）

1: ホトトランジスク

2: 光導電素子

3: 太陽電池

4: CCD

5: レーザダイオード

正しいのはどれか。（電子工学）

a: バイポーラトランジスタはn型半導体とp型半導体との組合せで構成される。

b: バイポーラトランジスタは多数キャリアと小数キャリアの両方が動作に関与する。

c: パイポーラトランジスタは電圧制御素子である。

d: FETの入力インピーダンスはバイポーラトランジスタに比べて低い。

e: FETには接合形と金属酸化膜形の二種類かおる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

周波数変調（FM）ついて誤っているのはどれか。（情報処理工学）

1: アナログ信号の変調に利用される。

2: 信号振幅に従い搬送波振幅を変化させる。

3: 心電図テレメータに利用されている。

4: 振幅変調よりノイズに強い。

5: 振幅変調より広い伝送帯域を要する。

図の回路は、端子A、Bの電圧の高低に従って端子Xに高か低の信号を出力する。信号電圧の高（E［V］）および低（0［V］）をそれぞれ1、0で表すと、正しい真理値表はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

図の回路において出力Voの値はどれか。なお、Aは理想演算増幅器とする。(電子工学)

1: 0.5V

2: 1.0V

3: 1.5V

4: 2.0V

5: 3.0V

CMRR(同相除去比)60dBの差動増幅器に1Vの同相信号を入力したとき、出力が0.1Vであった。この増幅器に逆相信号1mVを入力したとき、出力はどれか。(電子工学)

1: 1mV

2: 10mV

3: 100mV

4: 1V

5: 10V

図の回路について正しいのはどれか。ただし、Aは理想増幅器とする。（電子工学）

a: 入力インピーダンスは大きい。

b: 入力と出力は逆位相である。

c: 反転増幅回路である。

d: 入力は正電圧でなければならない。

e: 入力電圧の1倍が出力される。

1. a b　2. a e　3. b c　4. c d　5. d e

図のフィルタ回路の時定数は100 μs である。この回路の高域遮断周波数に最も近いのはどれか。（電子工学）

1: 0.80kHz

2: 1.6kHz

3: 3.2kHz

4: 6.4kHz

5: 12.8kHz

図の回路において入力Viと出力Voの関係を示す式はどれか。ただし、Aは理想増幅器とする。（電子工学）

1: $v_0=-\frac{1}{CR}\int{v_idt}$

2: $v_0=-CR\int{v_idt}$

3: $v_0=-\frac{R}{C}\int{v_idt}$

4: $v_0=-\frac{1}{CR}\frac{dv_i}{dt}$

5: $v_0=-CR\frac{dv_i}{dt}$

ダイオードを用いた回路の端子AB間に図1の正弦波電圧Viを入力した。端子CD間に図2の電圧Voが得られる回路はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）
