第20回国試午後5問の類似問題

国試第19回午後:第9問

図のようにコンデンサを接続した場合、端子AB間の合成静電容量はどれか。(電気工学)

19PM9-0

1: 20μF

2: 30μF

3: 40μF

4: 50μF

5: 60μF

国試第36回午前:第48問

図のようにキャパシタを直流電圧源に接続したとき、ab間の電圧[V]はどれか。

36048

1: 1

2: 1.5

3: 2

4: 3

5: 4.5

国試第29回午後:第47問

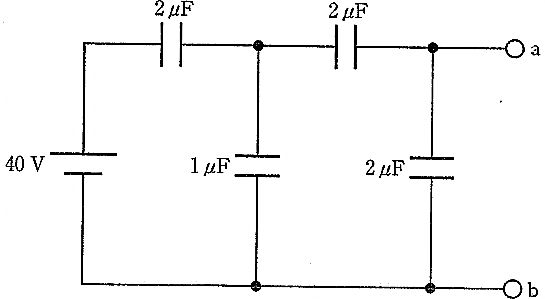

図の回路においてab 間の電圧[V]はどれか。

29PM47-0

1: 5

2: 10

3: 15

4: 20

5: 40

国試第11回午後:第6問

図の回路でAB間の電圧は何Vか。

11PM6-0

1: 1

2: 2.5

3: 5

4: 7.5

5: 10

国試第34回午後:第49問

コンデンサを 10 V に充電した後、100 Ω の抵抗で放電した場合のコンデンサにかかる電圧の経時変化を図の片対数グラフに示す。コンデンサの静電容量[F]はどれか。

34-PM-49

1: 0.02

2: 0.04

3: 0.1

4: 0.2

5: 0.4

国試第24回午前:第47問

図Aのコイルに図Bのような電流i(t)を流したとき、コイルの電圧v(t)はどれか。(医用電気電子工学)

24AM47-0

国試第16回午後:第7問

図のような電流Iがコンデンサに流れた。蓄えられる電荷の量はどれか。

16PM7-0

1: 4C

2: 5C

3: 6C

4: 7C

5: 8C

国試第18回午後:第2問

図のように0.20μFと2.0μFのコンデンサ2個を直列に接続し、その両端に110 Vの直流電圧を印加した。2.0μFのコンデンサの両端にかかる電圧はどれか。(電気工学)

18PM2-0

1: 0.10V

2: 10V

3: 55V

4: 100V

5: 110V

国試第23回午前:第48問

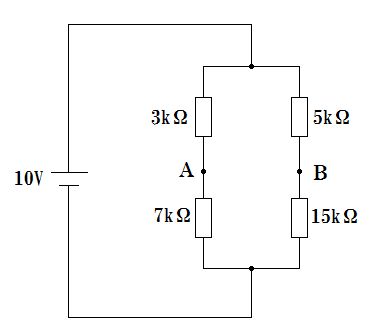

図の回路においてAB間の電位差は何Vか。

23AM48-0

1: 0

2: 0.5

3: 1

4: 1.5

5: 2

国試第24回午後:第52問

図Aの電池の等価回路における端子電圧Vと電流Iの関係を図Bに示す。電池の内部抵抗j [Ω]はどれか。(医用電気電子工学)

24PM52-0

1: 0.3

2: 0.6

3: 1.2

4: 2.4

5: 3

国試第13回午後:第6問

図の回路でa-b間の電圧Eはどれか。

13PM6-0

1: 0V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

国試第22回午後:第48問

図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。

22PM48-0

1: 0.20V

2: 0.33V

3: 0.50V

4: 0.67V

5: 1.0V

国試第2回午後:第15問

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。

2PM15-0 2PM15-1

国試第15回午後:第6問

図の回路においてAB問の電位差の大きさはどれか。

15PM6-0

1: 0 V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

国試第30回午前:第49問

図の回路でコンデンサが1000V で充電された状態でスイッチを閉じる。スイッチを閉じてから1秒後の電流値[mA]に最も近いのはどれか。ただし、自然対数の底eは2. 7とする。

30AM49-0

1: 10

2: 6.3

3: 5

4: 3.7

5: 1

ME2第29回午前:第29問

図の回路において、定常状態における端子ab間の電圧V〔V〕はどれか。

img11204-29-0

1: 2

2: 4

3: 5

4: 6

5: 10

ME2第34回午前:第30問

図の回路でコンデンサC2の両端電圧[V]はいくらか。

img11214-30-0

1: 3

2: 5

3: 10

4: 15

5: 20

国試第12回午後:第10問

図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。

12PM10-0

a: 直後にコンデンサにかかる電圧はEである。

b: 直後に抵抗に流れる電流はE/Rである。

c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。

d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。

e: 時定数は1/CRである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第20回午後:第2問

2枚の平行平板電極からなるコンデンサがある。電極面積はSであり電極間は空気で満たされている。この電極を水平に支えるため、図のように中央部に誘電体円柱を挿入した。誘電体水平断面の面積はS/2、比誘電率は5である。挿入前の静電容量と挿入後の静電容量との比で最も近いのはどれか。(電気工学)

20PM2-0

1: 1:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

国試第18回午後:第9問

コンデンサに交流電圧を印加した場合、コンデンサに流れる電流と電圧との位相について正しいのはどれか。(電気工学)

1: 電流は電圧よりπ/2位相が遅れている。

2: 電流は電圧よりπ/4位相が遅れている。

3: 電流は電圧と同位相である。

4: 電流は電圧よりπ/4位相が進んでいる。

5: 電流は電圧よりπ/2位相が進んでいる。
