第33回国試午前48問の類似問題

導体A、B、Cが図のように配置されている。導体Aに正電荷を付与するとき、正しいのはどれか。ただし、各導体間は絶縁されている。

a: 導体Cに静電誘導が生じる。

b: 導体C内に電界が生じる。

c: 導体Bの表面に負の電荷が誘起される。

d: 導体Cの電位が変化しても導体Bの電位は変化しない。

e: 導体Cを接地すると導体Bが静電シールドされる。

1. a b　2. a e　3. b c　4. c d　5. d e

図のように接地された導体殻Aの中空部分に球形導体Bが置かれている。正しいのはどれか。

1: Aの外側表面に正の電荷が存在する。

2: 帯電した別の導体をAの外側に近づけるとBに電荷が生じる。

3: Aの外側の電界が変化するとAの電位も変化する。

4: Aの内側表面から出る電気力線があれば外側表面からも電気力線が外へ向かって発生する。

5: Bに正電荷が与えられるとAの内側表面に負電荷が生じる。

シールド（遮蔽）について正しいのはどれか。

1: ある領域を導体で囲めば磁力線は外部にもれない。

2: 真空は電気力線を遮断する。

3: 超伝導体はシールド効果をもたない。

4: 誘電率が大きい材料は磁気をシールドするのに適している。

5: 良導体は電磁波をシールドするのに適している。

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

シールド（遮蔽）について正しいのはどれか。

1: 磁力線を遮断するには誘電体が適している。

2: 真空は電気力線を遮断する。

3: 静電界をシールドするには誘電率の小さい材料が適している。

4: 電波をシールドするには導電率の大きい材料が適している。

5: 透磁率の小さい材料は磁気シールドに適している。

シールドについて正しいのはどれか。

1: 磁力線を遮断するに誘電体が適している。

2: 真空は電気力線を遮断する。

3: 静電界をシールドするには誘電率の小さい材料が適している。

4: 電波をシールドするには導電率の大きい材料が適している。

5: 透磁率の小さい材料は磁気シールドに適している。

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

一様な電界に置かれた導体について正しいのはどれか。ただし、真空中とする。

a: 導体表面に電荷が現れる。

b: 導体内の電界の大きさは0となる。

c: 導体内の自由電子は電界の方向へ移動する。

d: 導体内では誘電分極が起こる。

e: 電界の方向は導体表面との接線方向となる。

1. a b　2. a e　3. b c　4. c d　5. d e

シールドについて正しいのはどれか。

a: フェライトは磁気シールド材として用いられる。

b: 真空にすると電気力線は遮断される。

c: 磁力線を遮断するには誘電体が適している。

d: 同軸ケーブルは静電シールドの機能をもっている。

e: 電磁波をシールドするには導電率の大きな材料が適している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の合成静電容量はどれか。

1: 1.2 μF

2: 2.0 μF

3: 2.4 μF

4: 4.0 μF

5: 4.8 Μf

表は生体組織の導電率（ms/cm）を表す。Aの値で正しいのはどれか。

1: 0.01

2: 0.1

3: 1

4: 20

5: 100

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

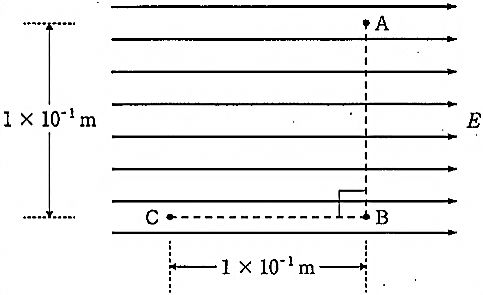

図のような一様電界E = 5.0 X 103 V/m中の点Aに　+lCの電荷がある。この電荷を点A→点B→点Cの経路で移動させたときの仕事[J] はどれか。

1: -1000

2: -500

3: 0

4: 500

5: 1000

図の回路について正しいのはどれか。

シールド（遮蔽）について正しいのはどれか。

1: ある領域を誘電体で囲めば、磁力線は内部に入り込まない。

2: 真空は磁力線を遮断する。

3: 透磁率が大きい材料は磁気をシールドするのに適している。

4: 超電導体は磁力線を無減衰で通過させる。

5: 抵抗率が大きい材料は電磁波をシールドするのに適している。

シールド（遮蔽）について正しいのはどれか。

a: 静電シールドをするには、できるだけ抵抗率の大きい導体で対象領域を囲むとよい。

b: 磁気シールドするには、できるだけ透磁率が小さい材料で対象領域を囲むとよい。

c: 十分低い周波数の妨害については、誘電率が非常に小さい材料で対象領域を囲めば、電界も磁界もシールドされる。

d: 十分高い周波数の妨害については、電気的良導体で対象領域を囲めば、電界も磁界もシールドされる。

e: 超電導体はシールド用材料として理想的である。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す抵抗回路の合成抵抗として正しいのはどれか。

1: 1/3Ω

2: 1Ω

3: 2Ω

4: 5Ω

5: 9Ω

電気メスについて正しいのはどれか。

a: 高周波電流を使用する。

b: ジュール熱で凝固や切開を行う。

c: 電流は対極板を通じて本体に環流する。

d: 図Aは切閉に使用される電流波形である。

e: 図Bは凝固に使用される電流波形である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

帯電している導体球が真空中におかれている。正しいのはどれか。ただし、導体には電流は流れておらず、すべての電荷が静止しているものとする。

1: 導体表面は等電位面である。

2: 導体内部には一様な電荷が存在する。

3: 導体内部には同心円状に電界が存在する。

4: 導体内部から放射状に電気力線が出入りする。

5: 導体球に帯電体を近づけると導体内部に電位差が生じる。

図のように誘電体を挟んだ平行平板導体に電圧を加えた。正しいのはどれか。

a: 平行導体板間の静電容量は100μFである。

b: 誘電体中に分極が生じる。

c: 誘電体を取り除くと静電容量は1/5になる。

d: 誘電体中の電界の強さは1000V/mである。

e: 誘電体を取り除いたときの電界の強さは500V/mである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
