第36回ME2午後53問の類似問題

図記号について誤っている組合せはどれか。

1: 1

2: 2

3: 3

4: 4

5: 5

図記号について誤っている組合せはどれか。

JIS T 0601-1:2012において、図記号と説明の組合せで誤っているのはどれか。

誤っている組合せはどれか。

a: テラ(T) $10^15$

b: ギガ(G) $10^9$

c: メガ(M) $10^6$

d: ナノ(n) $10^{-9}$

e: ピコ(p) $10^{-15}$

1. a b　2. a e　3. b c　4. c d　5. d e

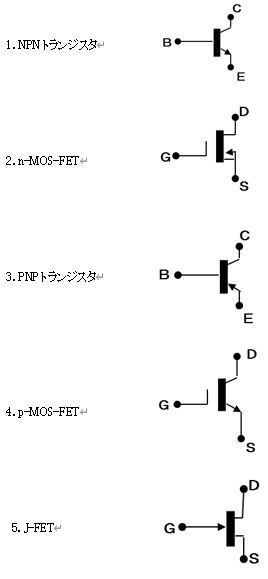

半導体素子の記号として誤っているのはどれか。

誤っている組み合わせはそれか。

次の論理式で誤っているのはどれか。

1: 1

2: 2

3: 3

4: 4

5: 5

次の論理式で誤っているのはどれか。

次の論理式で誤っているのはどれか。

誤っている組み合わせはどれか。（電気工学）

1: 1GHz $1×10^9$Hz

2: 1MΩ $1×10^6$Ω

3: 1μA $1×10^{-6}$A

4: 1pF $1×10^{-12}$F

5: 1nm $1×10^{-15}$m

図に示す洩れ電流①～⑤の名称で誤っているのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流-1

c: 3:外装漏れ電流

d: 4:患者漏れ電流-2

e: 5:患者漏れ電流-3

1. a b　2. a e　3. b c　4. c d　5. d e

正しい組合せはどれか。

1. a b　2. a e　3. b c　4. c d　5. d e

正しい組み合わせはどれか。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

誤っているのはどれか。ただし、添字は進法を表す。

a: $\left(11111\right)_2=\left(1F\right)_{16}$

b: $\left(1010\right)_2=\left(10\right)_{10}$

c: $\left(11111\right)_2+\left(1010\right)_2=\left(110011\right)_2$

d: $\left(11111\right)_2+\left(1010\right)_2=\left(2A\right)_{16}$

e: $\left(11111\right)_2+\left(1010\right)_2=\left(41\right)_{10}$

1. a b　2. a e　3. b c　4. c d　5. d e

SI単位における接頭語で誤っているのはどれか。

a: 10・・・・・・・デカ

b: 10^2・・・・・・メガ

c: 10^-6・・・・・ ナノ

d: 10^6・・・・・・テラ

e: 10^9・・・・・・ギガ

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。
