第4回国試午後23問の類似問題

国試第6回午後:第21問

正しいのはどれか。

a: 差動増幅器では同相で入った雑音成分は打ち消されて出力に現れない。

b: 演算増幅器はきわめて利得が高いので発振しにくい。

c: 演算増幅器に負帰還をかけると利得をさらに上げることができる。

d: 生体電気計測用増幅器には入力インピーダンスの低い回路が多く用いられる。

e: 演算増幅器に負帰還をかけると一般に安定となる。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第7回午後:第12問

正しいのはどれか。

a: 差動増幅器では逆相で入った信号成分は打ち消されて出力に現れない。

b: 演算増幅器に正帰環をかけると一般に安定となる。

c: 演算増幅器は通常、負帰環をかけて使用される。

d: 演算増幅器に負帰環をかけると、ひずみが減少する。

e: 生体電気計測用増幅器には入力インピーダンスの高い回路が多く用いられる。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第7回午前:第79問

生体の電気現象を計測するための増幅器で正しいのはどれか。

a: 増幅器への入力電圧をEiその出力連圧をE0とするとEi/E0を電圧増幅率という。

b: 増幅器の感度は電圧利得で表すことができる。

c: 差動増幅器の両入力端子に等しい振幅の同相入力を加えると出力は零になる。

d: 前置増幅器は入力インピーダンスを小さくするように設計されている。

e: 心電図を記録するための増幅器には100dB以上の増幅度が必要である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第2回午後:第21問

電子回路による電気信号の増幅について正しいのはどれか。

1: 増幅度(利得)が大きいほど信号対雑音比(S/N)が大きい。

2: 電圧増幅するためには増幅器の入力インピーダンスは大きい方がよい。

3: 最もよく用いられる半導体の増幅素子はダイオードである。

4: 半導体工学の進歩によりどのように小さな信号を増幅する場合でも雑音を問題にする必要がなくなった。

5: 生体信号を計測するときには増幅器の入力インピーダンスより出力インピーダンスに注意する必要がある。

国試第3回午後:第20問

演算増幅器について正しいのはどれか。

a: 一般に出力インピーダンスが高い。

b: 電圧利得が非常に高いので、一般に負帰還をかけて使用する。

c: 直流から交流信号まで増幅することができる。

d: アナログ信号は増幅できるが、ディジタル信号を扱う回路には使用できない。

e: 演算増幅器を用いてインピーダンス変換回路をつくるのは難しい。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第21回午前:第52問

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 入力信号の周波数に依存する。

b: 電極接触インピーダンスより充分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第1回午後:第20問

演算増幅器について正しいのはどれか。

a: 通常は正帰還をかけることにより必要な増幅度を実現する。

b: 差動入力端子を有している。

c: コンデンサ、抵抗と組み合わせて積分回路、微分回路などが簡単につくれる。

d: 直流信号は増幅できない。

e: 本質的に増幅器であるから、インピーダンス変換回路はつくれない。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第27回午後:第26問

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第12回午後:第16問

増幅器について正しいのはどれか。

1: 電圧増幅を行うとき出カインピーダンスは高い方がよい。

2: 生体信号を増幅するには入力インピーダンスをできるだけ低くする必要がある。

3: 入力段で発生した雑音は信号とともに増幅されることはない。

4: ダイナミック・レンジが広いと広範囲の電圧の入力をひずみなく増幅できる。

5: 利得を増加すると増幅可能な周波数帯域幅が広くなる。

ME2第34回午後:第8問

生体用増幅器で入力インピーダンスの大きな差動増幅器が用いられる主な理由はどれか。

1: 患者漏れ電流を低減する。

2: 増幅器の内部雑音を低減する。

3: 増幅回路の消費電力を低減する。

4: 筋電図の混入による雑音を低減する。

5: 電極インピーダンスの影響を低減する。

国試第2回午後:第18問

演算増幅器について正しいのはどれか。

1: 演算増幅器そのものの電圧利得は1である。

2: 通常は正帰還をかけて使用する。

3: 抵抗、コンデンサを付加しても積分回路を構成できない。

4: 交流信号は増幅できない。

5: インピーダンス変換回路を構成できる。

国試第11回午前:第52問

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第1回午後:第19問

電子回路による電気信号の増幅について正しいのはどれか。

1: ダイオードを用いると電気信号を増幅することができる。

2: 増幅器において信号電圧が増幅されているとき、出力信号電流は必ず入力信号電流より小さい。

3: 信号電圧も信号電流も出力が入力より大きくなるような増幅器をつくることができる。

4: 雑音を含む信号でも増幅すると、一般に、信号対雑音比が向上する。

5: 一般に、電圧増幅器は出力インピーダンスが大きい方が使いやすい。

国試第35回午前:第27問

生体電気計測用増幅器に差動増幅器を用いる主な目的はどれか。

1: 入力インピーダンスを大きくする。

2: 生体への電気的安全性を向上させる。

3: 入力換算雜音を小さくする。

4: 商用交流雑音を除去する。

5: 大きな増幅度を得る。

国試第9回午後:第17問

演算増幅器について正しいのはどれか。

a: 正帰環をかけることにより安定度を改善できる。

b: 負帰環をかけることにより周波数特性を改善できる。

c: コンデンサと抵抗とを組み合わせてフィルタを構成できる。

d: 直流信号は増幅できない。

e: 信号の電力増幅はできない。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第13回午後:第17問

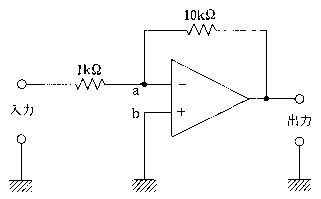

図の電圧増幅回路について正しいのはどれか。ただし、オペアンプは理想的なものとする。

13PM17-0

a: 反転増幅回路である。

b: 電圧利得は20dBである。

c: 負帰還が用いられている。

d: a-b間の電圧は入力電圧に等しい。

e: 入力インピーダンスは11kΩである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第15回午後:第17問

演算増幅器について正しいのはどれか。

a: 正帰還をかけることによって安定度を改善できる。

b: 負帰還をかけることによって周波数特性を改善できる。

c: コンデンサと抵抗とを組み合わせてフィルタを構成できる。

d: 直流信号は増幅できない。

e: 信号の電力増幅はできない。

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第34回午前:第44問

生体電気現象計測用増幅器の入力インピーダンスが高い理由はどれか。

1: 外乱雑音を軽減するため

2: 周波数特性をよくするため

3: 増幅器雑音を少なくするため

4: 信号源インピーダンスが高いため

5: 増幅器のオフセット電圧を低くするため

国試第10回午後:第16問

正しいのはどれか。

a: 演算増幅器を用いて積分回路を作ることができる。

b: 演算増幅器では反転入力端子と非反転入力端子との電位差はほぼ0である。

c: 同相除去比(CMRR)を小さくするために演算増幅器による差動増幅回路を用いる。

d: 入力インピーダンスを小さくするために演算増幅器による非反転増幅回路を用いる。

e: 出力インピーダンスを大きくするために演算増幅器を用いる。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第10回午前:第51問

電圧増幅器の入力インピーダンスについて正しいのはどれか。

a: 入力信号の周波数に依存する。

b: センサのもつインピーダンスに対して充分低い必要がある。

c: 出力電圧と入力電圧との比である。

d: 単位にはデシベルを用いる。

e: 入力電圧と入力電流の波形からその位相特性がわかる。

1. a b 2. a e 3. b c 4. c d 5. d e
