第24回国試午後50問の類似問題

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。

1: 20

2: 50

3: 70

4: 90

5: 110

図の回路において、スイッチを閉じると、閉じる前と比べて1Ωの抵抗に　流れる電流[A]が2倍となった。このときの抵抗R[Ω]はどれか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

図1の電圧波形を図2の回路へ入力したときの出力電圧波形で最も近いのはどれか。(電気工学)

図の回路で2Ωの抵抗の消費電力が2Wである。電源電圧E［V］はどれか。　

1: 2

2: 3

3: 4

4: 5

5: 6

1次巻線数N1、2次巻線数N2のトランスについて正しいのはどれか。

a: 直流の電圧・電流の変換に用いられる。

b: 電磁誘導現象を利用している。

c: インピーダンス変換に用いられる。

d: 1次電圧をE1、2次電圧をE2としたとき$\frac{N_1}{N_2}=\frac{E_1}{E_2}$が成立する。

e: 1次電流をI1、2次電流をI2としたとき$\frac{N_1}{N_2}=\frac{I_1}{I_2}$が成立する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図に示すインダクタ（コイル）に電流Iをながすとき正しいのはどれか。

1: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

2: 電流Iに逆比例した逆起電力が発生する。

3: 電流Iを2倍にすると磁心中の磁束は4倍になる。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。

1: 3V

2: 5V

3: 7V

4: 9V

5: 11V

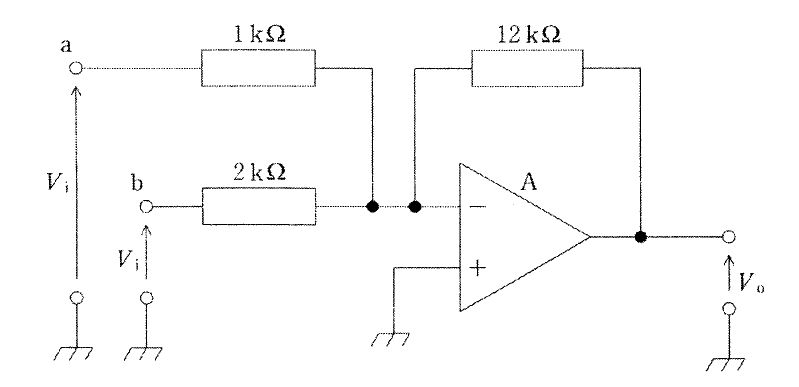

図の回路で入力端子a、bそれぞれに同じ入力電圧Viを加えた。出力電圧Voはどれか。　ただし、Aは理想演算増幅器とする。(医用電気電子工学)

1: $-2V_i$

2: $-4V_i$

3: $-6V_i$

4: $-12V_i$

5: $-18V_i$

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のような電圧増幅器を内蔵する医療機器に1mVを入力したときの出力の振幅［V］はどれか。

1: 0.02

2: 0.04

3: 0.1

4: 0.3

5: 10

医用電気機器の漏れ電流について正しいのはどれか。（医用機器安全管理学）

1: 患者漏れ電流Iは装着部から患者を介して大地に流れる。

2: 患者漏れ電流IIはF形絶縁装着部に現れた電源電圧によって流れ る。

3: 患者漏れ電流IIIは信号入出力部に現れた電源電圧によって流れる。

4: 外装漏れ電流は装着部から機器外装に流れる。

5: 接地漏れ電流は患者を介して保護接地線に流れる。

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。

1: -0.1

2: -1

3: -10

4: -20

5: ?100

図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路でスイッチを閉じてから1ms後にインダクタの両端にかかる電圧[V]に最も近いのはどれか。　ただし、白然対数の底eは2.7とする。

1: 5

2: 1.2

3: 0.9

4: 0.6

5: 0.3

図の回路で抵抗に2A(実効値)の電流が流れている。リアククンスXの値はどれか。(電気工学)

1: 1Ω

2: 2Ω

3: 3Ω

4: 4Ω

5: 5Ω

図1 の回路における端子電圧V と電流I の関係を図2 に示す。この電池の両端子を短絡したとき（負荷抵抗= 0 ）、電流I［A］はどれか。ただし、図1 の点線内は電池の等価回路である。

1: 0

2: 1.5

3: 2

4: 3

5: 6
